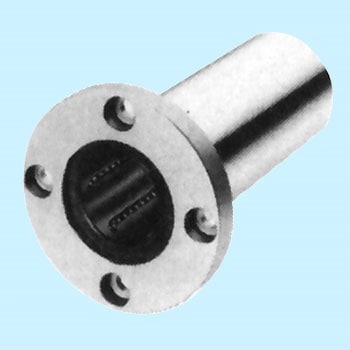

リニアブッシュ 丸フランジ形 ロングタイプ 外筒両端シール付

リニアブッシュLM形は、円筒LMシャフトと組合わせて使用され、無限直線運動する直動システムです。負荷ボールとLMシャフトは点接触のため、許容荷重は小さいですが、最小の摩擦抵抗で直線運動し、高精度で軽快な運動が得られます。外筒は高炭素クロム軸受鋼を使用し、熱処理後、内容・外径を研削加工しています。
リニアブッシュの各部寸法公差は標準化されているため互換性があります。LMシャフトは加工が容易な円筒研削で加工できるため高精度な、はめあいすきまが得られます。
ボール列を案内するリテーナは一体形成のため、ボールの進行方向に対して正確に案内し、安定した走り精度が得られます。
合成樹脂で一体成形したリテーナを使用しているので運動時の音は小さく、潤滑性に優れています。
ロングタイプのリニアブッシュの外筒と一体形でハウジングに直接ボルトで固定できろので取付が簡単です。モーメント負荷の箇所に最適です。両側に特殊合成ゴムシールが組込まれていて異物の侵入を防ぎグリースの漏れをおさえます。
