KHK(小原歯車工業)

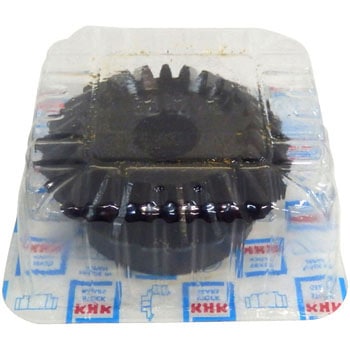

SMマイタ 25マイタ

Name: SMマイタ 25マイタ
Brand: KHK(小原歯車工業)

歯数25種別マイタ材質S45C減速比1形状B3表面処理黒染圧力角(°)20歯形グリーソン精度等級JIS B 1704 3級歯面硬度194HB以下歯面仕上げ切削公差AH7歯切基準面穴歯先円すい角L48度51分内容量1個

注意

※メーカーで穴加工やキー溝加工等の追加工は出来ませんのでご了承をお願いします。

10件中 1～10件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

ボス径B(Φmm)

歯幅J(mm)

基準円直径C(Φmm)

歯先円直径D(Φmm)

穴径A(Φmm)

穴長さI(mm)

組立距離E(mm)

歯先距離G(mm)

全長F(mm)

ボス長H(mm)

おさえ面径K(Φmm)

モジュール

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

07149082

SM1-25

CADデータダウンロード

26.41(理論値)

11.21(理論値)

15.16(理論値)

15.03

￥1,340

￥1,198

￥1,318(税込)

当日出荷

07149091

SM1.25-25

CADデータダウンロード

31.25

33.02(理論値)

13.26(理論値)

17.88(理論値)

9.25

18.70

1.25

￥1,450

￥1,298

￥1,428(税込)

翌日出荷

07149107

SM1.5-25

CADデータダウンロード

37.5

39.62(理論値)

16.31(理論値)

22.25(理論値)

11.5

19.54

1.5

￥1,840

￥1,798

￥1,978(税込)

翌日出荷

07149116

SM2-25

CADデータダウンロード

52.83(理論値)

16.41(理論値)

24.33(理論値)

26.06

￥2,280

￥2,198

￥2,418(税込)

翌日出荷

07149125

SM2.5-25

CADデータダウンロード

62.5

66.04(理論値)

20.52(理論値)

30.41(理論値)

12.5

34.57

2.5

￥3,210

￥3,198

￥3,518(税込)

当日出荷

07149134

SM3-25

CADデータダウンロード

79.24(理論値)

24.62(理論値)

37.81(理論値)

37.43

￥4,180

￥4,098

￥4,508(税込)

翌日出荷

07149143

SM3.5-25

CADデータダウンロード

87.5

92.45(理論値)

28.72(理論値)

43.23(理論値)

17.5

46.77

3.5

￥5,650

￥5,598

￥6,158(税込)

翌日出荷

07149152

SM4-25

CADデータダウンロード

100

105.66(理論値)

32.83(理論値)

49.32(理論値)

55.29

￥7,820

￥6,898

￥7,588(税込)

翌日出荷

07149161

SM5-25

CADデータダウンロード

100

125

132.07(理論値)

100

41.04(理論値)

60.82(理論値)

65.15

￥14,560

￥13,980

￥15,378(税込)

翌日出荷

07149177

SM6-25

CADデータダウンロード

120

150

158.48(理論値)

120

49.24(理論値)

72.32(理論値)

￥21,750

￥20,980

￥23,078(税込)

翌々日出荷

返品不可
