小原歯車工業 CPラック&ピニオン CP歯研平歯車 KSCPG [Jシリーズ]
![小原歯車工業 CPラック&ピニオン CP歯研平歯車 KSCPG [Jシリーズ] - KHK(小原歯車工業)](http://jp.images-monotaro.com/Monotaro3/pi/full/mono69994201-260113-02.jpg "注文コード：69994201,69994210,69994219,69994228,69994237,69994246,69994255,69994271")
![小原歯車工業 CPラック&ピニオン CP歯研平歯車 KSCPG [Jシリーズ] - KHK(小原歯車工業)](http://jp.images-monotaro.com/Monotaro3/pi/full/mono69994201-260113-04.jpg "注文コード：69994201,69994210,69994219,69994228,69994237,69994246,69994255,69994271")
CP歯研平歯車 KSCPG
・調質、歯面焼入研削した CP 歯車で、精度、強度、耐摩耗性が優れており、歯研 CP ラックのピニオンにお勧めです。
・歯部以外は追加工が可能です。
Jシリーズ
・Jシリーズとは、標準歯車の下穴品をベースに穴径、キー溝、取付穴の寸法をKHK独自の規格でシリーズ化した製品です。
・最新の機械設備をジャスト・イン・タイム生産ラインにより生産効率と品質を追求。
・メーカーが行う追加工で信頼性の高い製品を提供します。
- 形状
- S1K
- 歯数
- 25
- ピッチ(mm)
- CP5
- 移動距離(mm)
- 小歯車1回転：125

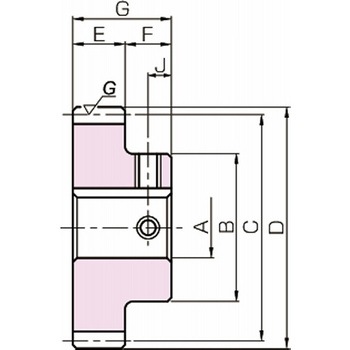

- 歯幅E(mm)
- 15
- 転位係数
- 0.438
- ボス径B(Φmm)
- 35
- 全長G(mm)
- 30
- 歯先円直径D(Φmm)
- 44.37
- モジュール(m)
- 1.5915
- 基準円直径C(Φmm)
- 39.79
- ねじ穴J(Φmm)
- 7.5
- 組立距離(mm)
- 39
- ボス長さ(mm)
- 15
- 許容トルク・曲げ強さ(N・m)
- 58.6
- 内容量
- 1個
