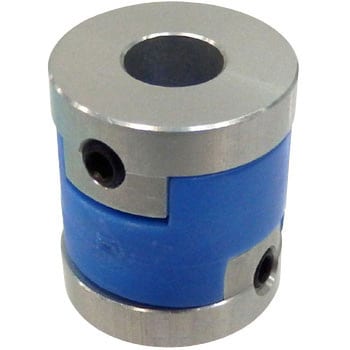

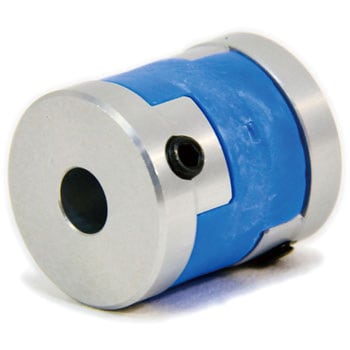

カプリコン・ミニ セットスクリュータイプ
オルダムタイプのフレキシブルカップリングです。
ハブとスペーサがスリップすることにより、大きな偏芯・偏角を許容します。
ミスアライメントにより発生する軸荷重が小さく、軸への負担を軽減します。
ねじり剛性が高く、応答性にすぐれています。
シンプル構造で組み立てが容易です。
耐油性・電気絶縁性があります。
スペーサの突起構造が大きな偏角を無理なく許容。軸への負担を軽減します。
スペーサに突起のない従来のオルダムタイプカップリングでは、スペーサとハブが外径付近で干渉するため、許容偏角が小さく(1°～1.5°)、また、軸に曲げたモーメントが発生します。
MOLでは、突起が支点となり、容易に偏角を許容。曲げモーメントが発生しません。このため、許容偏角が大きく(3°)、また、軸への負担を軽減します。
- 許容偏角(°)
- 3
- 付属品
- 六角穴付き止めねじ
- 材質(本体)
- A2017
- タイプ
- セットスクリュータイプ
- 種類
- オルダムタイプ
- 使用温度範囲(℃)
- -20～80
- 表面処理
- ハブ部：アルマイト処理
- 適合軸公差
- h6およびh7(推奨)
- 材質(スペーサ)
- ポリアセタール
- 軸穴径公差
- H8
- 内容量
- 1個
注意
※慣性モーメントおよび質量は最大軸穴径での値です。※常用トルクおよび最大トルクは周囲温度が高くなると低下します。
全95種類を絞り込む
軸穴径D1(Φmm)
軸穴径D2(Φmm)
外径A(Φmm)
全長W(mm)
伝導部品 の新着商品
カテゴリ
商品レビュー
対象商品 : 07217472
2019-05-30
用途: モーターと減速ギアの接続
エルケム・ジャパン株式会社 様（製造業）
間にエラストマーが入っているため、回転軸のわずかなブレに強く、安定した駆動が可能になりました。
対象商品 : 07217034
2017-03-28
用途: モーター軸と作業軸の結合
その他業種
手作りの機械は工作精度が悪く，モーター軸と作業軸をつなぐのにたわみ継手ではうまくいかなかった．このオルダム式継手は少しやすりによる調整が必要だが回転はとても軽くなった．
対象商品 : 07217402
2015-03-29
用途: モーターと異径軸との接続
まだ組み立てている段階ですが、軸にもしっかり取り付けられ、スムーズに回転します。バリエーションがいろいろあるので、助かります。
