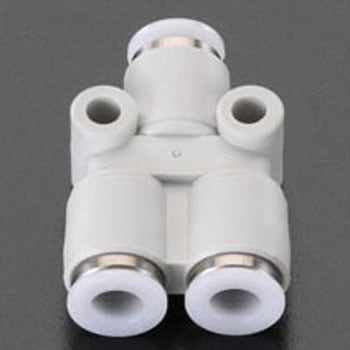

8/ 8X2 Y型ユニオン
軽くチューブを差し込むだけで取付完了。プッシュリングを押しながら片手でチューブを引き抜くだけで簡単に取り外しが出来ます。
外径シール機構の為、チューブ内径と同一容量が得られます。
配管スペースを大幅に縮少
容易な配管作業
チューブ外径(Φmm)1口側:8、2口側:8
使用流体空気
使用圧力範囲(MPa)0～1
エスコ品番EA140HM-88
材質チャック:SUS301、チャックホルダー・プッシュリング:ポリアセタール、アウターリング・打込ニップル:C3604BD(無電解ニッケルメッキ処理)
形状Y型ユニオン
材質(本体)樹脂(PBT)、真鍮
寸法L(mm)40.5
寸法F(mm)15.5
使用温度(℃)-15～60
寸法D(mm)30
寸法E(mm)4.2
寸法C(mm)14.5
寸法B2(mm)19
寸法J(mm)27
寸法B1(mm)19
寸法N1(mm)19
寸法N2(mm)15
材質(パッキン)NBR
内容量1個
