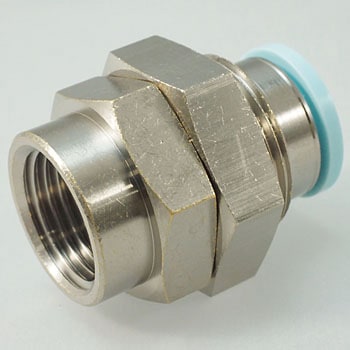

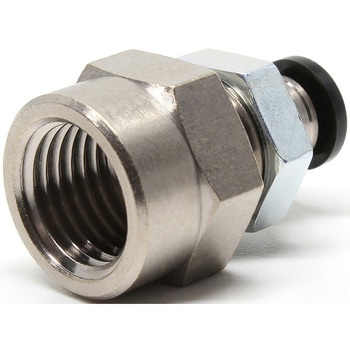

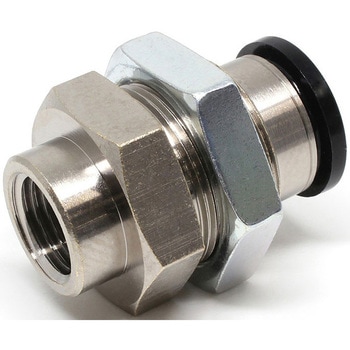

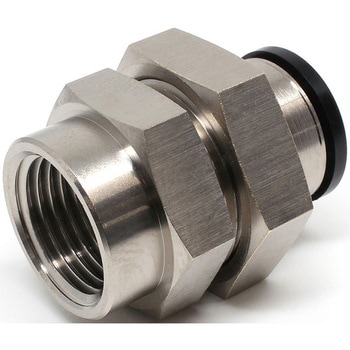

メス隔壁ストレート



メス隔壁ストレート 5.00 (5件の商品レビュー)

一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。
取付け後、チューブの取り出し角度を変えられます。(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)
シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。
用途
ねじとチューブの接続
仕様
管用テーパーねじ部:シーロック加工
形状
メス隔壁ストレート
使用流体
空気、水(条件有)
接続ねじ種類
Rc
最高使用圧力(MPa)
1
使用温度範囲(℃)
0〜60(凍結なきこと)
使用真空圧力(kPa)
-100
タイプ
標準タイプ
開放リング:ブラック
注意
※使用流体が水の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。一般水道水は使用可能です。インサートリングを必ず装着してください。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
38 件中 1 - 38 件
注文
コード

品番
内容量
チューブ外径(Φmm)
材質
材質(金属フード)/処理
オリフィス径(Φmm)
RoHS指令
有効断面積(mm2)
質量(g)

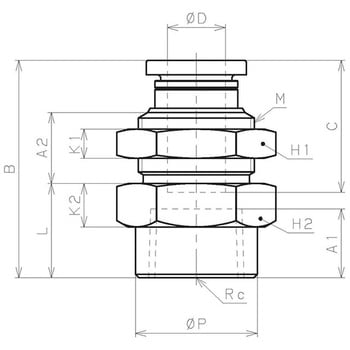

寸法A(mm)
寸法B(mm)
寸法C(mm)
寸法E1(mm)
寸法E2(mm)
寸法G(mm)
寸法M(mm)
対辺H1(mm)
トラスコ品番
対辺H2(mm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量

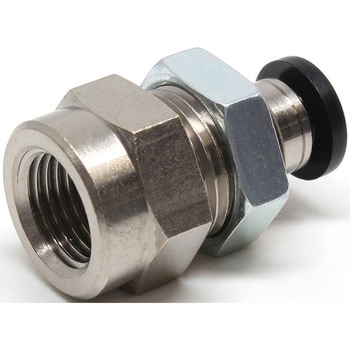

09148307 PMF4-01 1個 4 金属本体:黄銅+ニッケルメッキ
開放リング:ポリアセタール(POM)
ナット:黄銅+ニッケルメッキ
3 5.8 17 7 24.2 14.9 9 9 4 M12X1 14 290-8751 14 ¥440
¥309 1 ¥309
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
09148316 PMF6-01 1個 6 金属本体:黄銅+ニッケルメッキ
開放リング:ポリアセタール(POM)
ナット:黄銅+ニッケルメッキ
5 13.8 25 7 26.4 17 10.2 10 4 M14X1 17 290-8760 17 ¥460
¥329 1 ¥329
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
09148325 PMF6-02 1個 6 金属本体:黄銅+ニッケルメッキ
開放リング:ポリアセタール(POM)
ナット:黄銅+ニッケルメッキ
5 12.7 26 9.5 28.7 17 10.2 12.3 4 M14X1 17 290-8778 17 ¥480
¥339 1 ¥339
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
09148334 PMF8-01 1個 8 金属本体:黄銅+ニッケルメッキ
開放リング:ポリアセタール(POM)
ナット:黄銅+ニッケルメッキ
7 22.5 30 7 27 18.2 9.8 10 4 M16X1 19 290-8786 19 ¥540
¥379 1 ¥379
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
09148343 PMF8-02 1個 8 金属本体:黄銅+ニッケルメッキ
開放リング:ポリアセタール(POM)
ナット:黄銅+ニッケルメッキ
7 23.4 32 9.5 30 18.2 9.8 13 4 M16X1 19 290-8794 19 ¥560
¥399 1 ¥399
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

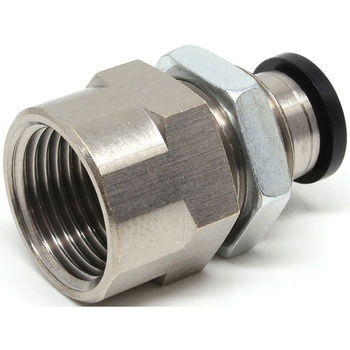

09148352 PMF8-03 1個 8 金属本体:黄銅+ニッケルメッキ
開放リング:ポリアセタール(POM)
ナット:黄銅+ニッケルメッキ
7 22.3 30 10.5 31 18.2 9.8 14 4 M16X1 19 290-8808 19 ¥580
¥409 1 ¥409
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

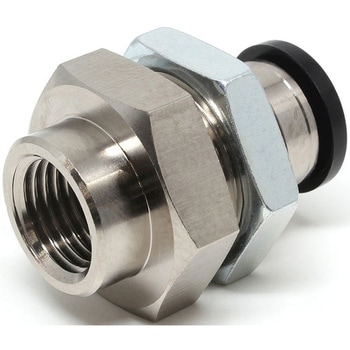

09148361 PMF10-02 1個 10 金属本体:黄銅+ニッケルメッキ
開放リング:ポリアセタール(POM)
ナット:黄銅+ニッケルメッキ
9 41.1 55 9.5 32.7 20.7 11.1 13 5 M20X1 24 290-8816 24 ¥780
¥549 1 ¥549
欠品中

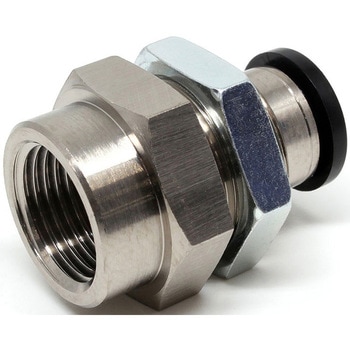

09148377 PMF10-03 1個 10 金属本体:黄銅+ニッケルメッキ
開放リング:ポリアセタール(POM)
ナット:黄銅+ニッケルメッキ
9 40 56 10.5 33.7 20.7 11.1 14 5 M20X1 24 290-8824 24 ¥820
¥579 1 ¥579
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
09148386 PMF12-03 1個 12 金属本体:黄銅+ニッケルメッキ
開放リング:ポリアセタール(POM)
ナット:黄銅+ニッケルメッキ
11 70.3 65 10.5 36.3 23.3 12.4 14 6 M22X1 27 290-8832 24 ¥920
¥649 1 ¥649
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
09148395 PMF12-04 1個 12 金属本体:黄銅+ニッケルメッキ
開放リング:ポリアセタール(POM)
ナット:黄銅+ニッケルメッキ
11 70.1 67 13 39.3 23.3 12.4 17 6 M22X1 27 290-8841 24 ¥1,180
¥829 1 ¥829
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

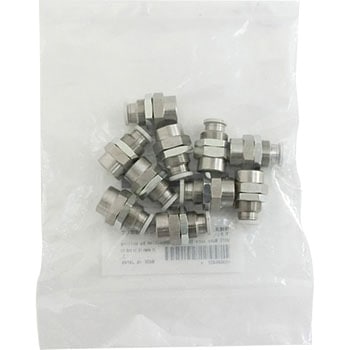

87916412 PMF10-02W 1袋(10個) 10 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 9 41.1 55 32.7 20.7 M20X1 24 24 ¥7,800
¥5,490 1 ¥5,490
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

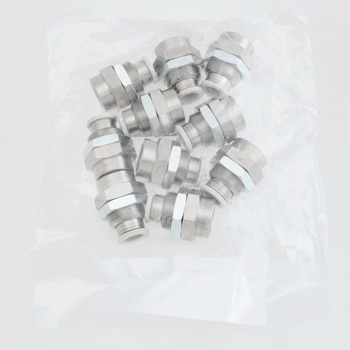

87916421 PMF10-03W 1袋(10個) 10 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 9 40 56 33.7 20.7 M20X1 24 24 ¥8,200
¥5,790 1 ¥5,790
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916437 PMF12-02 1袋(10個) 12 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 11 65 35.3 23.3 M22X1 27 24 ¥9,000
¥6,390 1 ¥6,390
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916446 PMF12-03W 1袋(10個) 12 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 11 70.3 65 36.3 23.3 M22X1 27 24 ¥9,200
¥6,490 1 ¥6,490
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916455 PMF12-04W 1袋(10個) 12 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 11 70.1 67 39.3 23.3 M22X1 27 24 ¥11,800
¥7,990 1 ¥7,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

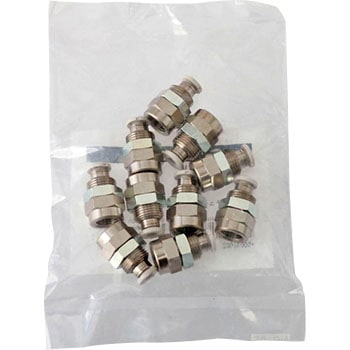

87916464 PMF4-01W 1袋(10個) 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 3 5.8 17 24.2 14.9 M12X1 14 14 ¥4,400
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916473 PMF6-01W 1袋(10個) 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 5 13.8 25 26.4 17 M14X1 17 17 ¥4,600
¥3,290 1 ¥3,290
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916482 PMF6-02W 1袋(10個) 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 5 12.7 26 28.7 17 M14X1 17 17 ¥4,800
¥3,390 1 ¥3,390
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

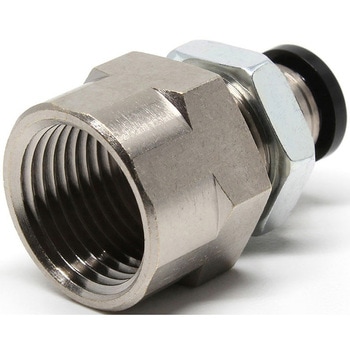

87916491 PMF6-03 1袋(10個) 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 5 29 30.4 17 M14X1 17 19 ¥5,500
¥3,890 1 ¥3,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916507 PMF6-03W 1袋(10個) 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 5 29 30.4 17 M14X1 17 19 ¥5,500
¥3,890 1 ¥3,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916516 PMF8-01W 1袋(10個) 8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 7 22.5 30 27 18.2 M16X1 19 19 ¥5,400
¥3,790 1 ¥3,790
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916525 PMF8-02W 1袋(10個) 8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 7 23.4 32 30 18.2 M16X1 19 19 ¥5,600
¥3,990 1 ¥3,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916534 PMF8-03W 1袋(10個) 8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 7 22.3 30 31 18.2 M16X1 19 19 ¥5,800
¥3,990 1 ¥3,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

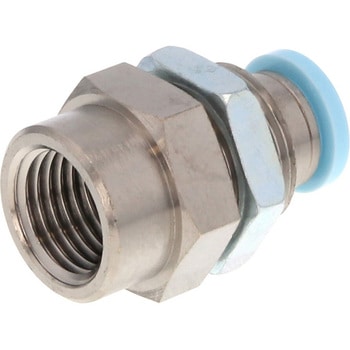

87916543 PMF10-02C 1袋(10個) 10 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 9 41.1 55 32.7 20.7 M20X1 24 24 ¥10,200
¥7,690 1 ¥7,690
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916552 PMF10-03C 1袋(10個) 10 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 9 40 56 33.7 20.7 M20X1 24 24 ¥10,700
¥7,990 1 ¥7,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916561 PMF12-02-C 1袋(10個) 12 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 11 65 35.3 23.3 M22X1 27 24 ¥11,700
¥8,790 1 ¥8,790
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916577 PMF12-03C 1袋(10個) 12 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 11 70.3 65 36.3 23.3 M22X1 27 24 ¥12,000
¥8,990 1 ¥8,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916586 PMF12-04C 1袋(10個) 12 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 11 70.1 67 39.3 23.3 M22X1 27 24 ¥15,400
¥11,900 1 ¥11,900
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916595 PMF16-03-C 1袋(10個) 16 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 14.2 110 38.3 24.8 M27X1.5 32 29 ¥23,400
¥17,900 1 ¥17,900
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916604 PMF16-04-C 1袋(10個) 16 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 15 110 40.8 24.8 M27X1.5 32 29 ¥27,300
¥19,900 1 ¥19,900
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916613 PMF4-01C 1袋(10個) 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 3 5.8 17 24.2 14.9 M12X1 14 14 ¥5,800
¥4,390 1 ¥4,390
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916622 PMF4-02-C 1袋(10個) 4 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 3 22 27.5 14.9 M12X1 14 17 ¥6,300
¥4,990 1 ¥4,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916631 PMF6-01C 1袋(10個) 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 5 13.8 25 26.4 17 M14X1 17 17 ¥6,000
¥4,590 1 ¥4,590
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916647 PMF6-02C 1袋(10個) 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 5 12.7 26 28.7 17 M14X1 17 17 ¥6,300
¥4,990 1 ¥4,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916656 PMF6-03-C 1袋(10個) 6 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 5 29 30.4 17 M14X1 17 19 ¥7,200
¥5,490 1 ¥5,490
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916665 PMF8-01C 1袋(10個) 8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 7 22.5 30 27 18.2 M16X1 19 19 ¥7,100
¥5,690 1 ¥5,690
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916674 PMF8-02C 1袋(10個) 8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 7 23.4 32 30 18.2 M16X1 19 19 ¥7,300
¥5,890 1 ¥5,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
87916683 PMF8-03C 1袋(10個) 8 開放リング/POM、樹脂本体/PBT 黄銅(無電解ニッケルメッキ) 7 22.3 30 31 18.2 M16X1 19 19 ¥7,600
¥5,790 1 ¥5,790
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 5.00  総レビュー件数: 5 商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: 114

114-----ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

これは注文コード 09148316 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2017-07-09]

満足度: 5

用途: エアチューブの容器への接続

ねじ山中間にやや引っかかる部分があり、
締め付けにくい部分でしたのでやや苦労しましたが
使用には全く問題ありません。

隔壁の為しっかりと取り付けることが出来
満足しています。
容器へのチューブ接続が非常に楽になりました。

これは注文コード 09148334 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2015-02-23]

満足度: 5

用途: 板をへだてての、チューブ配管

板をてだててのチューブ配管には、隔壁ユニオンも使いますが、今回は90度曲げる必要があったので、この部品とユニオンエルボと組み合わせて使用しました。

これは注文コード 09148325 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2014-09-16]

満足度: 5

用途: 炭酸ガスのライン

ピスコの継手は他メーカーに比べ頑丈で信用がおけます。

これは注文コード 09148316 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 コーラルインターナショナル株式会社 様 [2014-02-19]

満足度: 5

用途: 秘密

いいよ。

これは注文コード 09148334 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2013-03-04]
