スパーギヤ MP=1.0

スパーギヤ MP=1.0 青木精密工業 スパーギヤ MP=1.0 青木精密工業 スパーギヤ MP=1.0 青木精密工業 スパーギヤ MP=1.0 青木精密工業 スパーギヤ MP=1.0 青木精密工業 スパーギヤ MP=1.0 青木精密工業 スパーギヤ MP=1.0 青木精密工業
(1件のレビュー)

モジュール1 種別スパーギヤ 内容量1個
注意
※穴基準にて歯切りを行っておりますので、芯出しは、中心穴より行い芯振れのないよう充分注意して穴加工をして下さい。
(※メーカーで追加工は承っておりません。)
チャッキングには生づめスクロールチャックまたは、三つづめスクロールチャック簾を、御使用下さい。
お気に入りに追加
97件中 1~50件 各品番毎の詳細は注文コードをクリックしてください
注文コード
ボス長BL(mm)
全長L(mm)
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
00232513 SNB1036 28 38 36 10 20 36 キャストナイロンNB
1,250
1,098
1,208 (税込)
5日以内出荷

返品不可

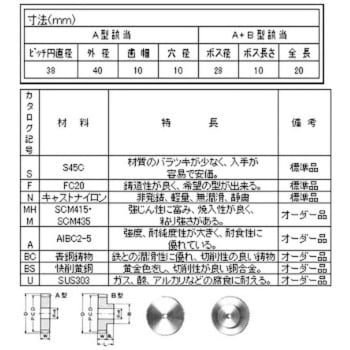

00232522 SNB1038 28 40 38 10 20 38 キャストナイロンNB
1,400
1,198
1,318 (税込)
5日以内出荷

返品不可
00232662 SSA10100 - 102 100 - - 100 S45C
2,750
2,498
2,748 (税込)
5日以内出荷

返品不可
00232687 SSA10120 - 122 120 - - 120 S45C
3,530
3,098
3,408 (税込)
5日以内出荷

返品不可
00232836 SSA1028 - 30 28 - - 28 S45C
790
689
758 (税込)
5日以内出荷

返品不可
00232845 SSA1029 - 31 29 - - 29 S45C
770
659
725 (税込)
5日以内出荷

返品不可
00232854 SSA1030 - 32 30 - - 30 S45C
800
689
758 (税込)
5日以内出荷

返品不可
00232863 SSA1032 - 34 32 - - 32 S45C
860
739
813 (税込)
5日以内出荷

返品不可
00232872 SSA1034 - 36 34 - - 34 S45C
880
759
835 (税込)
5日以内出荷

返品不可
00232881 SSA1035 - 37 35 - - 35 S45C
900
769
846 (税込)
5日以内出荷

返品不可
00232897 SSA1036 - 38 36 - - 36 S45C
910
779
857 (税込)
4日以内出荷

返品不可
00232906 SSA1038 - 40 38 - - 38 S45C
960
829
912 (税込)
5日以内出荷

返品不可
00232915 SSA1040 - 42 40 - - 40 S45C
950
809
890 (税込)
5日以内出荷

返品不可
00232924 SSA1042 - 44 42 - - 42 S45C
980
839
923 (税込)
5日以内出荷

返品不可
00232933 SSA1044 - 46 44 - - 44 S45C
1,020
869
956 (税込)
5日以内出荷

返品不可
00232942 SSA1045 - 47 45 - - 45 S45C
1,050
899
989 (税込)
5日以内出荷

返品不可
00232951 SSA1046 - 48 46 - - 46 S45C
1,070
939
1,033 (税込)
5日以内出荷

返品不可
00232967 SSA1048 - 50 48 - - 48 S45C
1,120
959
1,055 (税込)
5日以内出荷

返品不可
00232976 SSA1050 - 52 50 - - 50 S45C
1,140
979
1,077 (税込)
5日以内出荷
00232985 SSA1052 - 54 52 - - 52 S45C
1,170
999
1,099 (税込)
5日以内出荷

返品不可
00232994 SSA1054 - 56 54 - - 54 S45C
1,210
1,098
1,208 (税込)
4日以内出荷

返品不可
00233003 SSA1055 - 57 55 - - 55 S45C
1,240
1,098
1,208 (税込)
5日以内出荷

返品不可
00233021 SSA1058 - 60 58 - - 58 S45C
1,320
1,198
1,318 (税込)
5日以内出荷

返品不可
00233037 SSA1060 - 62 60 - - 60 S45C
1,370
1,198
1,318 (税込)
5日以内出荷

返品不可
00233046 SSA1062 - 64 62 - - 62 S45C
1,440
1,398
1,538 (税込)
5日以内出荷

返品不可
00233055 SSA1064 - 66 64 - - 64 S45C
1,490
1,398
1,538 (税込)
5日以内出荷

返品不可
00233064 SSA1065 - 67 65 - - 65 S45C
1,510
1,398
1,538 (税込)
5日以内出荷

返品不可
00233082 SSA1068 - 70 68 - - 68 S45C
1,580
1,398
1,538 (税込)
5日以内出荷

返品不可
00233091 SSA1070 - 72 70 - - 70 S45C
1,620
1,498
1,648 (税込)
5日以内出荷

返品不可
00233107 SSA1072 - 74 72 - - 72 S45C
1,750
1,598
1,758 (税込)
5日以内出荷

返品不可
00233116 SSA1075 - 77 75 - - 75 S45C
1,830
1,698
1,868 (税込)
5日以内出荷

返品不可
00233134 SSA1080 - 82 80 - - 80 S45C
1,950
1,798
1,978 (税込)
5日以内出荷

返品不可
00233152 SSA1085 - 87 85 - - 85 S45C
2,330
1,998
2,198 (税込)
5日以内出荷

返品不可
00233177 SSA1090 - 92 90 - - 90 S45C
2,470
2,098
2,308 (税込)
5日以内出荷

返品不可
00233186 SSA1095 - 97 95 - - 95 S45C
2,610
2,298
2,528 (税込)
5日以内出荷

返品不可
00233195 SSB10100 60 102 100 10 20 100 S45C
3,540
3,098
3,408 (税込)
5日以内出荷

返品不可
00233204 SSB10120 68 122 120 10 20 120 S45C
4,740
4,098
4,508 (税込)
5日以内出荷

返品不可
00233335 SSB1028 24 30 28 10 20 28 S45C
890
759
835 (税込)
5日以内出荷

返品不可
00233344 SSB1029 24 31 29 10 20 29 S45C
910
779
857 (税込)
5日以内出荷

返品不可
00233353 SSB1030 25 32 30 10 20 30 S45C
910
779
857 (税込)
5日以内出荷

返品不可
00233362 SSB1032 25 34 32 10 20 32 S45C
930
809
890 (税込)
5日以内出荷

返品不可
00233371 SSB1034 26 36 34 10 20 34 S45C
1,000
849
934 (税込)
5日以内出荷

返品不可
00233387 SSB1035 26 37 35 10 20 35 S45C
1,010
889
978 (税込)
5日以内出荷

返品不可
00233396 SSB1036 28 38 36 10 20 36 S45C
1,020
879
967 (税込)
5日以内出荷

返品不可
00233405 SSB1038 28 40 38 10 20 38 S45C
1,050
899
989 (税込)
5日以内出荷

返品不可
00233414 SSB1040 30 42 40 10 20 40 S45C
1,060
909
1,000 (税込)
5日以内出荷

返品不可
00233423 SSB1042 30 44 42 10 20 42 S45C
1,100
939
1,033 (税込)
5日以内出荷

返品不可
00233432 SSB1044 30 46 44 10 20 44 S45C
1,180
1,098
1,208 (税込)
5日以内出荷

返品不可
00233441 SSB1045 30 47 45 10 20 45 S45C
1,190
1,098
1,208 (税込)
5日以内出荷

返品不可
00233457 SSB1046 30 48 46 10 20 46 S45C
1,210
1,098
1,208 (税込)
5日以内出荷

返品不可
