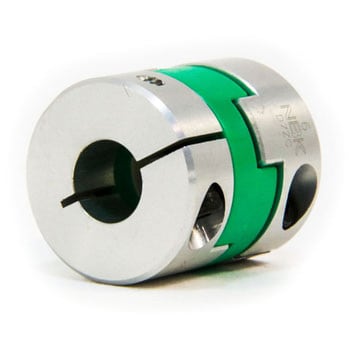

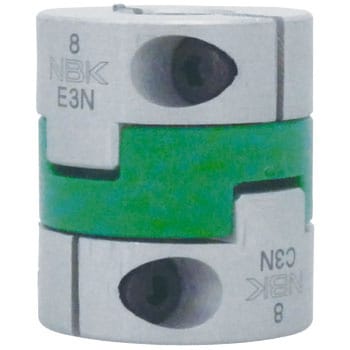

オルダムタイプのフレキシブルカップリングです。
全長を短くしたコンパクトタイプです。
ハブとスペーサがスリップすることにより、偏心・偏角を許容します。
ミスアライメントにより発生する軸荷重が小さく、軸への負担を軽減します。
シンプル構造で組み立てが容易です。
スペーサの突起構造が偏角を無理なく許容します。
電気絶縁性があります。

許容偏角(°)2 付属品六角穴付き止めねじ 材質(本体)A2017 タイプクランピングタイプ 種類オルダムタイプ 使用温度範囲(℃)-20~80 表面処理ハブ部:アルマイト処理 適合軸公差h6およびh7(推奨) 材質(スペーサ)ポリアセタール 内容量1個
注意
※慣性モーメントおよび質量は最大軸穴径での値です。
※負荷変動による常用トルク・最大トルクの補正は必要ありません。ただし、周囲温度が30℃を超える場合は、補正してください。
お気に入りに追加
51件中 1~50件 各品番毎の詳細は注文コードをクリックしてください
注文コード
外径A(Φmm)
寸法E(Φmm)
寸法F(mm)
寸法G(mm)
寸法L(mm)
寸法c(Φmm)
軸穴径D1(Φmm)
軸穴径D2(Φmm)
常用トルク(N・m)
最高回転数(min-1[r.p.m])
許容偏心(mm)
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
07218556 MOS-12C-3-3 12 6 2.5 4 5 73.9 3 3 14.9 0.2 52000 0.6
2,210
2,090
2,299 (税込)
翌々日出荷
07218565 MOS-12C-3-4 12 6 2.5 4 5 73.9 3 4 14.9 0.2 52000 0.6
2,210
2,090
2,299 (税込)
翌々日出荷
07218574 MOS-12C-4-4 12 6 2.5 4 5 73.9 4 4 14.9 0.2 52000 0.6
2,210
2,090
2,299 (税込)
翌々日出荷
07218583 MOS-12C-5-5 12 6 2.5 4 5 73.9 5 5 14.9 0.2 52000 0.6
2,210
2,090
2,299 (税込)
翌々日出荷
07218592 MOS-16C-3-3 16 8 3.5 5 7 73.9 3 3 21 0.4 39000 1
2,360
2,290
2,519 (税込)
翌々日出荷

返品不可
07218601 MOS-16C-3-4 16 8 3.5 5 7 73.9 3 4 21 0.4 39000 1
2,360
2,290
2,519 (税込)
翌々日出荷
07218617 MOS-16C-3-6 16 8 3.5 5 7 73.9 3 6 21 0.4 39000 1
2,360
2,290
2,519 (税込)
翌々日出荷
07218626 MOS-16C-4-4 16 8 3.5 5 7 73.9 4 4 21 0.4 39000 1
2,360
2,290
2,519 (税込)
翌々日出荷
07218635 MOS-16C-5-5 16 8 3.5 5 7 73.9 5 5 21 0.4 39000 1
2,360
2,290
2,519 (税込)
翌々日出荷
07218644 MOS-16C-5-6 16 8 3.5 5 7 73.9 5 6 21 0.4 39000 1
2,360
2,290
2,519 (税込)
翌々日出荷
07218653 MOS-16C-6-6 16 8 3.5 5 7 73.9 6 6 21 0.4 39000 1
2,360
2,290
2,519 (税込)
当日出荷
07218662 MOS-20C-5-5 20 10 3.5 6.5 7 73.9 5 5 22.1 0.7 31000 1.3
2,520
2,490
2,739 (税込)
翌々日出荷
07218671 MOS-20C-5-6 20 10 3.5 6.5 7 73.9 5 6 22.1 0.7 31000 1.3
2,520
2,490
2,739 (税込)
翌々日出荷
07218687 MOS-20C-5-6.35 20 10 3.5 6.5 7 73.9 5 6.35 22.1 0.7 31000 1.3
2,520
2,490
2,739 (税込)
翌々日出荷
07218696 MOS-20C-5-7 20 10 3.5 6.5 7 73.9 5 7 22.1 0.7 31000 1.3
2,520
2,490
2,739 (税込)
翌々日出荷
07218705 MOS-20C-5-8 20 10 3.5 6.5 7 73.9 5 8 22.1 0.7 31000 1.3
2,520
2,490
2,739 (税込)
翌々日出荷
07218714 MOS-20C-6.35-6.35 20 10 3.5 6.5 7 73.9 6.35 6.35 22.1 0.7 31000 1.3
2,520
2,490
2,739 (税込)
翌々日出荷
07218723 MOS-20C-6.35-7 20 10 3.5 6.5 7 73.9 6.35 7 22.1 0.7 31000 1.3
2,520
2,490
2,739 (税込)
翌々日出荷
07218732 MOS-20C-6.35-8 20 10 3.5 6.5 7 73.9 6.35 8 22.1 0.7 31000 1.3
2,520
2,490
2,739 (税込)
翌々日出荷
07218741 MOS-20C-6-6 20 10 3.5 6.5 7 73.9 6 6 22.1 0.7 31000 1.3
2,520
2,490
2,739 (税込)
当日出荷
07218757 MOS-20C-6-6.35 20 10 3.5 6.5 7 73.9 6 6.35 22.1 0.7 31000 1.3
2,520
2,490
2,739 (税込)
翌々日出荷
07218766 MOS-20C-6-7 20 10 3.5 6.5 7 73.9 6 7 22.1 0.7 31000 1.3
2,520
2,490
2,739 (税込)
翌々日出荷
07218775 MOS-20C-6-8 20 10 3.5 6.5 7 73.9 6 8 22.1 0.7 31000 1.3
2,520
2,490
2,739 (税込)
30日以内出荷
07218784 MOS-20C-7-7 20 10 3.5 6.5 7 73.9 7 7 22.1 0.7 31000 1.3
2,520
2,490
2,739 (税込)
翌々日出荷
07218793 MOS-20C-7-8 20 10 3.5 6.5 7 73.9 7 8 22.1 0.7 31000 1.3
2,520
2,490
2,739 (税込)
翌々日出荷
07218802 MOS-20C-8-8 20 10 3.5 6.5 7 73.9 8 8 22.1 0.7 31000 1.3
2,520
2,490
2,739 (税込)
当日出荷
07218811 MOS-25C-10-10 25 14 4 9 8 73.9 10 10 27.2 1.2 25000 1.5
2,890
2,880
3,168 (税込)
翌々日出荷
07218827 MOS-25C-6.35-10 25 14 4 9 8 73.9 6.35 10 27.2 1.2 25000 1.5
2,890
2,880
3,168 (税込)
翌々日出荷
07218836 MOS-25C-6.35-6.35 25 14 4 9 8 73.9 6.35 6.35 27.2 1.2 25000 1.5
2,890
2,880
3,168 (税込)
翌々日出荷
07218845 MOS-25C-6.35-7 25 14 4 9 8 73.9 6.35 7 27.2 1.2 25000 1.5
2,890
2,880
3,168 (税込)
翌々日出荷
07218854 MOS-25C-6.35-8 25 14 4 9 8 73.9 6.35 8 27.2 1.2 25000 1.5
2,890
2,880
3,168 (税込)
翌々日出荷
07218863 MOS-25C-7-10 25 14 4 9 8 73.9 7 10 27.2 1.2 25000 1.5
2,890
2,880
3,168 (税込)
翌々日出荷
07218872 MOS-25C-7-7 25 14 4 9 8 73.9 7 7 27.2 1.2 25000 1.5
2,890
2,880
3,168 (税込)
翌々日出荷
07218881 MOS-25C-7-8 25 14 4 9 8 94.5 7 8 27.2 1.2 25000 1.5
2,890
2,880
3,168 (税込)
翌々日出荷
07218897 MOS-25C-8-10 25 14 4 9 8 94.5 8 10 27.2 1.2 25000 1.5
2,890
2,880
3,168 (税込)
翌々日出荷
07218906 MOS-25C-8-8 25 14 4 9 8 94.5 8 8 27.2 1.2 25000 1.5
2,890
2,880
3,168 (税込)
翌々日出荷
07218915 MOS-32C-10-10 32 18 5 11 10 94.5 10 10 33.3 2.8 19000 2
3,510
3,490
3,839 (税込)
翌日出荷

返品不可
07218924 MOS-32C-10-11 32 18 5 11 10 94.5 10 11 33.3 2.8 19000 2
3,510
3,490
3,839 (税込)
翌々日出荷
07218933 MOS-32C-10-12 32 18 5 11 10 94.5 10 12 33.3 2.8 19000 2
3,510
3,490
3,839 (税込)
翌々日出荷
07218942 MOS-32C-10-14 32 18 5 11 10 94.5 10 14 33.3 2.8 19000 2
3,510
3,490
3,839 (税込)
翌々日出荷
07218951 MOS-32C-11-11 32 18 5 11 10 94.5 11 11 33.3 2.8 19000 2
3,510
3,490
3,839 (税込)
翌々日出荷
07218967 MOS-32C-11-12 32 18 5 11 10 94.5 11 12 33.3 2.8 19000 2
3,510
3,490
3,839 (税込)
翌々日出荷
07218976 MOS-32C-11-14 32 18 5 11 10 94.5 11 14 33.3 2.8 19000 2
3,510
3,490
3,839 (税込)
翌々日出荷
07218985 MOS-32C-12-12 32 18 5 11 10 94.5 12 12 33.3 2.8 19000 2
3,510
3,490
3,839 (税込)
翌々日出荷
07218994 MOS-32C-12-14 32 18 5 11 10 94.5 12 14 33.3 2.8 19000 2
3,510
3,490
3,839 (税込)
翌々日出荷
07219003 MOS-32C-14-14 32 18 5 11 10 94.5 14 14 33.3 2.8 19000 2
3,510
3,490
3,839 (税込)
翌々日出荷
07219012 MOS-32C-8-10 32 18 5 11 10 94.5 8 10 33.3 2.8 19000 2
3,510
3,490
3,839 (税込)
翌々日出荷
07219021 MOS-32C-8-11 32 18 5 11 10 94.5 8 11 33.3 2.8 19000 2
3,510
3,490
3,839 (税込)
翌々日出荷
07219037 MOS-32C-8-12 32 18 5 11 10 94.5 8 12 33.3 2.8 19000 2
3,510
3,490
3,839 (税込)
翌々日出荷
07219046 MOS-32C-8-14 32 18 5 11 10 94.5 8 14 33.3 2.8 19000 2
3,510
3,490
3,839 (税込)
翌々日出荷
