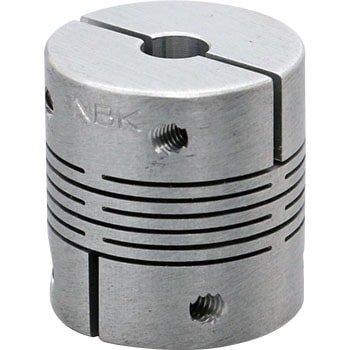

カプリコン・ミニ セットスクリュータイプ
円筒材にスリットを入れた完全一体構造の金属ばねカップリングです。
ねじり剛性がきわめて高く、しかも低慣性モーメント。応答性にすぐれています。
アルミニウム合金のなかで最高強度をもつ超々ジェラルミンを採用。
バックラッシュ0。
スリットで形成された板ばねが、偏芯・偏角・エンドプレイを許容します。
正転・逆転の特性は同一です。
- 許容偏角(°)
- 0.5
- 許容偏心(mm)
- 0.05
- 付属品
- 六角穴付き止めねじ
- 材質(本体)
- A7075
- タイプ
- セットスクリュータイプ
- 種類
- スリットタイプ
- 表面処理
- アルマイト処理
- 適合軸公差
- h6およびh7(推奨)
- 軸方向変位(mm)
- ±0.1
- 内容量
- 1個
注意
※慣性モーメントおよび質量は最大軸穴径での値です。※過負荷による常用・最大トルクの補正は必要ありません。
全55種類を絞り込む

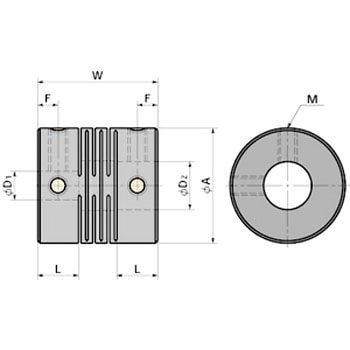

軸穴径D1(Φmm)
軸穴径D2(Φmm)
外径A(Φmm)
全長W(mm)
