パネル対電線/電線中継接続用丸型コネクタ SRCNシリーズ パネル取付レセプタクル



パネル対電線/電線中継接続用丸型コネクタ SRCNシリーズ パネル取付レセプタクル 5.00 (1件の商品レビュー)

JIS C5432規格準拠及びUL規格認定品
ネジ駆動による嵌合・離脱:プラグ側のカップリングナットをまわすことにより、レセプタクルとの嵌合、離脱を行います。小さな力の操作で簡単に確実にできます。しかも専用工具を必要としません。
5箇所の嵌合ガイドキィ:コネクタの嵌合は、シェルに設けられた5本のキィとキィ溝によって案内され、斜めに嵌合される事がなく、すべてのコンタクトは真すぐに挿入されます。加えて誤嵌合も完全に防止され、カップリングナットのわずかな回転で確実に嵌合します。
仕様
JIS C 5432 規格準拠
UL規格認定品
材質
シェル、バレル、カップリングナット、エンドベル、クランプサドル:アルミ合金
インシュレータ:合成樹脂(UL94V-0、緑色)
コンタクト:銅合金
リティニングリング:銅合金
セットスクリュー:鋼
十字穴付ナベ小ネジ:鋼
仕上
シェル、バレル、カップリングナット、エンドベル、クランプサドル:ニッケルメッキ(梨地)
コンタクト:銀メッキ
リティニングリング:ニッケルメッキ
セットスクリュー:ニッケルメッキ(黒色)
十字穴付ナベ小ネジ:ニッケルメッキ
用途
放送・音響機器、通信機器、コンピュータ及び関連機器、計測機器、OA機器、工作機械、FA機器、自動販売機、電子娯楽機器、その他各種電子・電気機器
タイプ
ネジ嵌合式
使用温度範囲(℃)
-25〜+85
耐電圧
AC1000Vr.m.s.(1分間)
コネクタ形状
パネル取付レセプタクル
絶縁抵抗(MΩ)
1000
接触抵抗(mΩ)
5
結線方式
はんだ付け
防水仕様
非防水
内容量
1個

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
16 件中 1 - 16 件
注文
コード

品番
種別
シェルサイズ
極数
コンタクトサイズ
適合
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
販売価格
(税込)
出荷
関連
数量
08517993 SRCN2A13-3S ソケットインサート 13 3極 #16 (ピンインサート)SRCN6A13-3P オープン
¥409 1 409
450 (税込) 欠品中
08518011 SRCN2A13-5S ソケットインサート 13 5極 #20 (ピンインサート)SRCN6A13-5P オープン
¥459 1 459
505 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

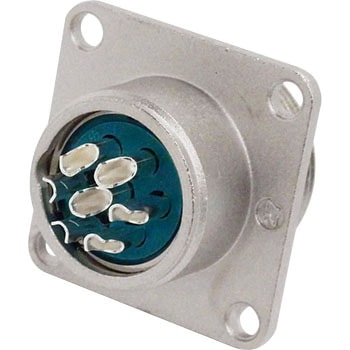

41196206 SRCN2A16-7S ソケットインサート 16 7極 #16 (ピンインサート)SRCN6A16-7P オープン
¥309 1 309
340 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08518036 SRCN2A16-10S ソケットインサート 16 10極 #20 (ピンインサート)SRCN6A16-10P オープン
¥799 1 799
879 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

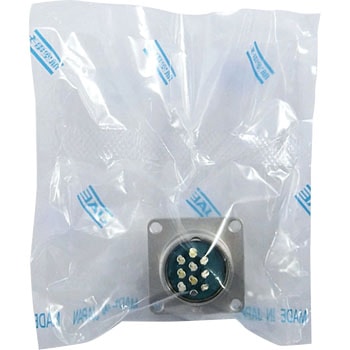

41196224 SRCN2A21-10S ソケットインサート 21 10極 #16 (ピンインサート)SRCN6A21-10P オープン
¥409 1 409
450 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08518054 SRCN2A21-16S ソケットインサート 21 16極 #20 (ピンインサート)SRCN6A21-16P オープン
¥679 1 679
747 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

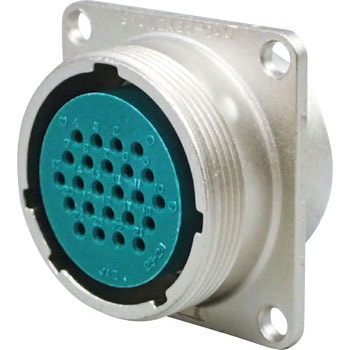

08518072 SRCN2A25-24S ソケットインサート 25 24極 #20 (ピンインサート)SRCN6A25-24P オープン
¥1,390 1 1,390
1,529 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
08517984 SRCN2A13-3P ピンインサート 13 3極 #16 (ソケットインサート)SRCN6A13-3S オープン
¥479 1 479
527 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08518002 SRCN2A13-5P ピンインサート 13 5極 #20 (ソケットインサート)SRCN6A13-5S オープン
¥499 1 499
549 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41196197 SRCN2A16-7P ピンインサート 16 7極 #16 (ソケットインサート)SRCN6A16-7S オープン
¥299 1 299
329 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08518027 SRCN2A16-10P ピンインサート 16 10極 #20 (ソケットインサート)SRCN6A16-10S オープン
¥799 1 799
879 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
08518045 SRCN2A21-16P ピンインサート 21 16極 #20 (ソケットインサート)SRCN6A21-16S オープン
¥699 1 699
769 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可

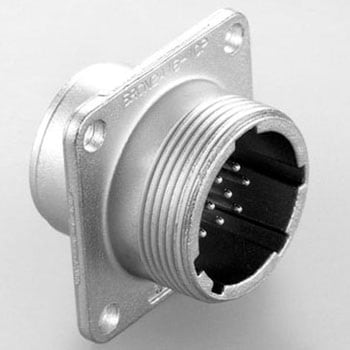

41196233 SRCN2A25-16P ピンインサート 25 16極 #16 (ソケットインサート)SRCN6A25-16S オープン
¥379 1 379
417 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

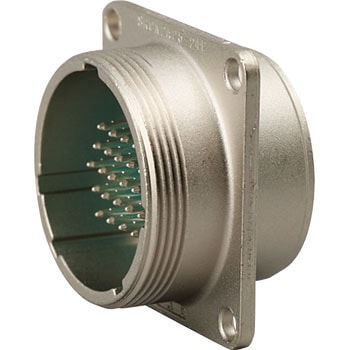

08518063 SRCN2A25-24P ピンインサート 25 24極 #20 (ソケットインサート)SRCN6A25-24S オープン
¥999 1 999
1,099 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41196242 SRCN2A25-16S ソケットインサート 25 16極 #16 (ピンインサート)SRCN6A25-16P オープン
¥399 1 399
439 (税込) 欠品中
返品不可

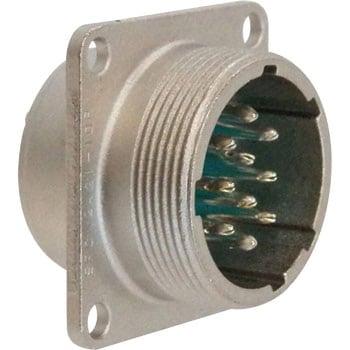

41196215 SRCN2A21-10P ピンインサート 21 10極 #16 (ソケットインサート)SRCN6A21-10S オープン
¥349 1 349
384 (税込) 欠品中
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 5.00  総レビュー件数: 1商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: 船舶操作リモコン接続

今までついているものと同じなので、スムーズに交換できました。

これは注文コード 08518027 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2021-04-04]
