パネル対電線/電線中継接続用丸型コネクタ SRCNシリーズ ケーブル中継用レセプタクル 5.00 (1件の商品レビュー)

JIS C5432規格準拠及びUL規格認定品
ネジ駆動による嵌合・離脱：プラグ側のカップリングナットをまわすことにより、レセプタクルとの嵌合、離脱を行います。小さな力の操作で簡単に確実にできます。しかも専用工具を必要としません。
5箇所の嵌合ガイドキィ：コネクタの嵌合は、シェルに設けられた5本のキィとキィ溝によって案内され、斜めに嵌合される事がなく、すべてのコンタクトは真すぐに挿入されます。加えて誤嵌合も完全に防止され、カップリングナットのわずかな回転で確実に嵌合します。
RoHS対応品。
仕様
JIS C 5432 規格準拠
UL規格認定品
材質
シェル、バレル、カップリングナット、エンドベル、クランプサドル：アルミ合金
インシュレータ：合成樹脂(UL94V-0、緑色)
コンタクト：銅合金
リティニングリング：銅合金
セットスクリュー：鋼
十字穴付ナベ小ネジ：鋼
仕上
シェル、バレル、カップリングナット、エンドベル、クランプサドル：ニッケルメッキ(梨地)
コンタクト：銀メッキ
リティニングリング：ニッケルメッキ
セットスクリュー：ニッケルメッキ(黒色)
十字穴付ナベ小ネジ：ニッケルメッキ
用途
放送・音響機器、通信機器、コンピュータ及び関連機器、計測機器、OA機器、工作機械、FA機器、自動販売機、電子娯楽機器、その他各種電子・電気機器。
使用温度範囲(℃)
-25〜+85
定格電圧
AC250Vr.m.s以下又はDC350V以下
耐電圧
AC1000Vr.m.s.(1分間)
コネクタ形状
ケーブル中継用レセプタクル
絶縁抵抗(MΩ)
1000
接触抵抗(mΩ)
5
結線方式
はんだ付け
防水仕様
非防水
内容量
1個

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
16 件中 1 - 16 件
注文
コード
品番
コンタクト形状
シェルサイズ
極数
コンタクトサイズ
タイプ
参考
基準
価格
(税別)
通常価格
(税別) 		購入数 販売価格
(税別)
出荷
関連		 数量

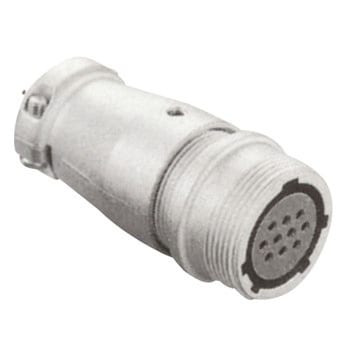

08518097 SRCN1A13-3S メス(ソケット) 13 3極 #16 ネジ嵌合式 オープン
￥789 1 ￥789
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
08518115 SRCN1A13-5S メス(ソケット) 13 5極 #20 ネジ嵌合式 オープン
￥1,390 1 ￥1,390
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）

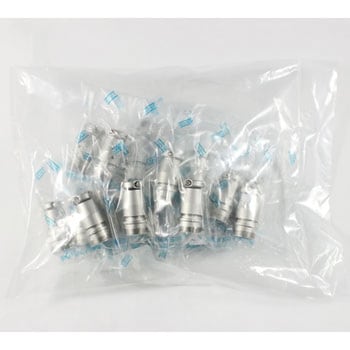

00296826 SRCN1A16-7S メス(ソケット) 16 7極 #16 ネジ嵌合式 オープン
￥899 1 ￥899
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
08518133 SRCN1A16-10S メス(ソケット) 16 10極 #20 ネジ嵌合式 オープン
￥1,490 1 ￥1,490
平日15時までにご注文いただくと、3日後以内に出荷する商品です。（土・日・祝は除く）
返品不可
08518151 SRCN1A21-16S メス(ソケット) 21 16極 #20 ネジ嵌合式 オープン
￥1,490 1 ￥1,490
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
08518176 SRCN1A25-24S メス(ソケット) 25 24極 #20 ネジ嵌合式 オープン
￥1,790 1 ￥1,790
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
返品不可

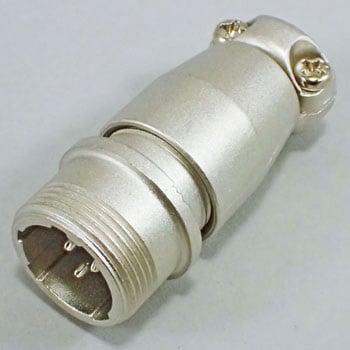

08518081 SRCN1A13-3P オス(ピン) 13 3極 #16 ネジ嵌合式 オープン
￥749 1 ￥749
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
08518106 SRCN1A13-5P オス(ピン) 13 5極 #20 ネジ嵌合式 オープン
￥999 1 ￥999
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
返品不可
41196181 SRCN1A16-7P オス(ピン) 16 7極 #16 ネジ嵌合式 オープン
￥649 1 ￥649
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
返品不可

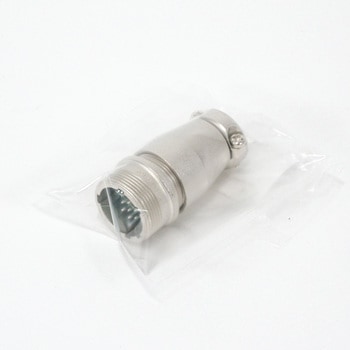

08518124 SRCN1A16-10P オス(ピン) 16 10極 #20 ネジ嵌合式 オープン
￥1,490 1 ￥1,490
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
返品不可
08518142 SRCN1A21-16P オス(ピン) 21 16極 #20 ネジ嵌合式 オープン
￥1,490 1 ￥1,490
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）
08518167 SRCN1A25-24P オス(ピン) 25 24極 #20 ネジ嵌合式 オープン
￥1,490 1 ￥1,490
平日15時までのご注文は、当日出荷になります。（土・日・祝は除く）

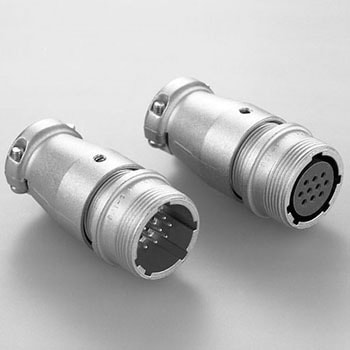

18481077 SRCN1A21-10S メス(ソケット) 21 10極 #16
￥929 1 ￥929
出荷目安：71日
返品不可
18481086 SRCN1A25-16S メス(ソケット) 25 16極 #16
￥959 1 ￥959
出荷目安：71日
返品不可
18481095 SRCN1A21-10P オス(ピン) 21 10極 #16
￥729 1 ￥729
出荷目安：71日
返品不可

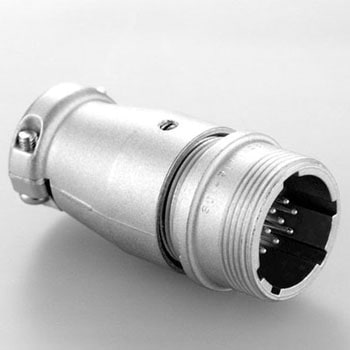

18481104 SRCN1A25-16P オス(ピン) 25 16極 #16
￥919 1 ￥919
出荷目安：71日
返品不可
