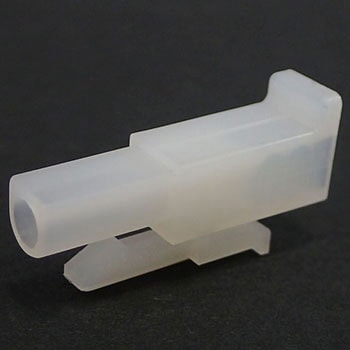

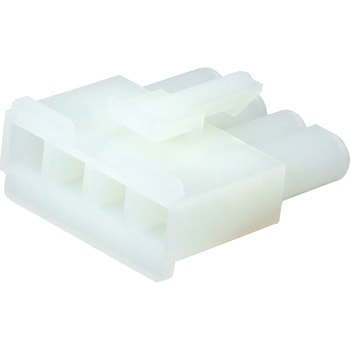

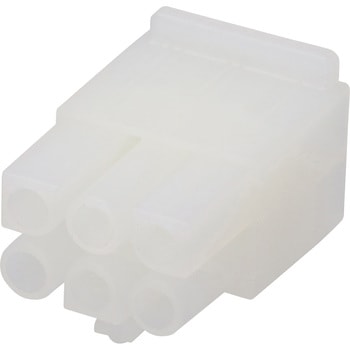

中継用コネクタ 6.7mmピッチ 3191シリーズ リセプタクルハウジング
- 適合
- プラグ：3191-P
ターミナル：1189、1381、1433 - 使用温度範囲(℃)
- -40～+105
(通電による温度上昇分も含む) - 規格
- ULファイルNo.：E29179
CSAファイルNo.：LR19980
TUVファイルNo.：R75107 - 挿入力
- 15.70N(3.53lb)
(最大、1極あたり) - コンタクト挿入力
- 22.2N(4.99lb)
(最大、1極あたり) - コンタクト保持力
- 89.00N(20.01lb)
(最小、1極あたり) - 抜去力
- 4.45N(1.00lb)
(最小、1極あたり)
- 仕様
- ELVおよびRoHS対応済み
- 種別
- 圧着ハウジング
- 形状
- 両用
- ピッチ(mm)
- 6.7
- 定格電圧(V)
- 600(最大)
- 耐電圧
- AC1500V/1分間

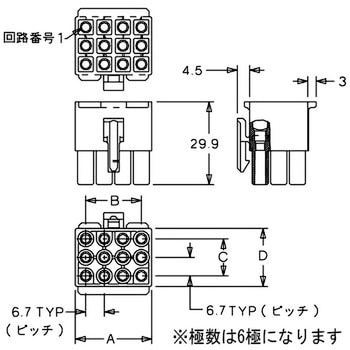

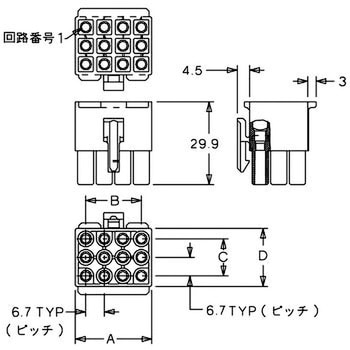

- 寸法F(mm)
- -
- 寸法E(mm)
- -
- 寸法G(mm)
- -
- 材質(ハウジング)
- ナイロン66
- 絶縁抵抗(MΩ)
- 1000以上
- 接触抵抗(mΩ)
- 10以下
- 難燃性
- UL94V-2
- 縦列スタック(エンド・ツー・エンド)
- 不可
- 電線挿入角度
- ストレート
- パネルマウント
- 不可
- 内容量
- 1パック(10個)
全8種類を絞り込む
極数
寸法A(mm)
寸法D(mm)
定格電流(A)
コネクタ・コネクタ付ケーブル の新着商品
カテゴリ
商品レビュー
対象商品 : 08562163
2023-02-18
用途: 装置のコネクタ交換
電気・ガス・熱供給・水道業
リセプタクルハウジングは直ぐ届いたが、コンタクト「1190TL」が入手できなかった。
コンタクトとのセット売りを望みます。
対象商品 : 08562163
2017-07-14
用途: 配線の延長用コネクタ
自動車・二輪車・自転車関連業
１００Ｖ用のコネクタがなくて苦労しました。これと似たものを買ってみたんですが、コネクタにはまらなくて悩んでいました。おそらくピッチがちがったのかもしれません。どうにか探せてよかった。
対象商品 : 08562163
2014-10-14
用途: ケーブル製作
１０個入りが重宝しています。
他では５０個入り、少量でも単価、送料気になりますが、
モノタロウさんは１０個入りで３０００円以上送料無料で助かります。
