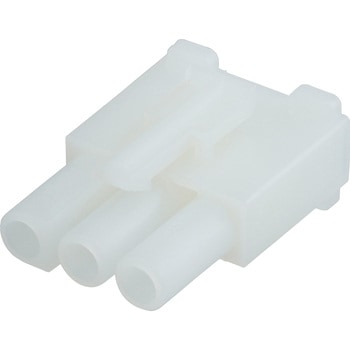

3191-03R1 中継用コネクタ 6.7mmピッチ 3191シリーズ リセプタクルハウジング 日本モレックス(molex) 08562145



3191-03R1 中継用コネクタ 6.7mmピッチ 3191シリーズ リセプタクルハウジング 日本モレックス(molex) 08562145
3191-03R1 中継用コネクタ 6.7mmピッチ 3191シリーズ リセプタクルハウジング 日本モレックス(molex) 08562145
3191-03R1 中継用コネクタ 6.7mmピッチ 3191シリーズ リセプタクルハウジング 日本モレックス(molex) 08562145

中継用コネクタ 6.7mmピッチ 3191シリーズ リセプタクルハウジング

(5件のレビュー)
当日出荷当日出荷とは
極数3
内容量1パック(10個)注文コード08562145品番3191-03R1
参考基準価格(税別)オープン販売価格(税込)¥296
販売価格(税別)
269
適合
プラグ:3191-P
ターミナル:1189、1381、1433
使用温度範囲(℃)
-40~+105
(通電による温度上昇分も含む)
規格
ULファイルNo.:E29179
CSAファイルNo.:LR19980
TUVファイルNo.:R75107
挿入力
15.70N(3.53lb)
(最大、1極あたり)
コンタクト挿入力
22.2N(4.99lb)
(最大、1極あたり)
コンタクト保持力
89.00N(20.01lb)
(最小、1極あたり)
抜去力
4.45N(1.00lb)
(最小、1極あたり)
極数
3
列数
1
定格電流(A)
11
寸法A(mm)
21
寸法B(mm)
13.4
寸法C(mm)
-
寸法D(mm)
7.6
仕様
ELVおよびRoHS対応済み
トラスコ品番
417-6545
種別
圧着ハウジング
形状
両用
ピッチ(mm)
6.7
定格電圧(V)
600(最大)
耐電圧
AC1500V/1分間
寸法F(mm)
-
寸法E(mm)
-
寸法G(mm)
-
材質(ハウジング)
ナイロン66
絶縁抵抗(MΩ)
1000以上
接触抵抗(mΩ)
10以下
難燃性
UL94V-2
縦列スタック(エンド・ツー・エンド)
不可
電線挿入角度
ストレート
パネルマウント
不可
購買の手間を削減したい、経費精算を楽にしたい。そんなお悩み解決します

商品レビュー

平均満足度:
総レビュー件数:5
毎月抽選で1,000名様500円クーポンをプレゼント!商品レビューを投稿する
対象商品 : 08562163
2023-02-18
用途: 装置のコネクタ交換
電気・ガス・熱供給・水道業

リセプタクルハウジングは直ぐ届いたが、コンタクト「1190TL」が入手できなかった。
コンタクトとのセット売りを望みます。

対象商品 : 08562163
2020-03-14
用途: ワイヤーハーネスの作成

メーカー品なので、使用に問題はないです。もう少しやすければ、なおいいです。

対象商品 : 08562163
2017-07-14
用途: 配線の延長用コネクタ
自動車・二輪車・自転車関連業

100V用のコネクタがなくて苦労しました。これと似たものを買ってみたんですが、コネクタにはまらなくて悩んでいました。おそらくピッチがちがったのかもしれません。どうにか探せてよかった。

対象商品 : 08562136
2015-06-19
用途: オリジナル模型の配線の繋ぎ

いつも使い慣れているので、とくに改善点はありません、このまま現状維持が一番助かります。

対象商品 : 08562163
2014-10-14
用途: ケーブル製作

10個入りが重宝しています。
他では50個入り、少量でも単価、送料気になりますが、
モノタロウさんは10個入りで3000円以上送料無料で助かります。
