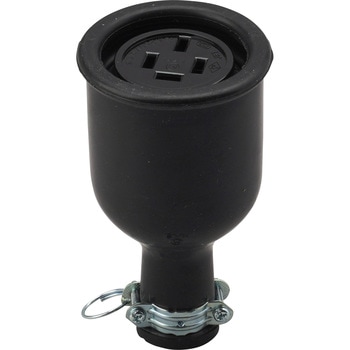

接地3P15A防水コネクターボディ
工場、農業、道路工事、建設現場から一般家庭の電気機器に至るまで・・・いろいろな機械器具の電源接続用として広くご使用いただいております。
ケーブル、コード挿入孔は薄いゴム皮膜があるので、防水性が優れており、また、ケーブル・コードの挿入作業も大変楽に行えます。
凸部と凹部とがしっかり嵌合することにより、保持力の安定を図ってあります。
セフティワッシャ付端子ねじを採用:コードほつれ止め。
歯付ワッシャー(戻り止め)。
スプリングワッシャーの効果を一枚の座金で解決。
座金は端子ねじから脱落しないようになっております。
- トラスコ品番
- 409-5995
- 形状
- 平刃
- 質量(g)
- 155
- 種類
- ボディ
- 極数
- 接地3P
- 定格電圧(V)
- 250
- 定格電流(A)
- 15
- 寸法B(mm)
- 105
- 適合電線(mm2)
- 2CT・2RNCT/1.25・2、2PNCT・VCT・VCT(S)/2
- 対応
- RoHS
- 寸法C(Φmm)
- 12～14
- 寸法A(Φmm)
- 58
- 寸法a(Φmm)
- 44
- 適合圧着端子
- (0.75～1.25mm2)R1.25-3.5、(2mm2)R2-3.5
- RoHS指令(10物質対応)
- 対応

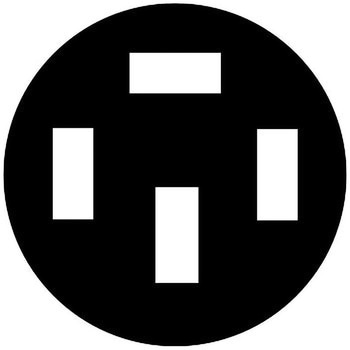

- 差込口形状
- 接地3P 15A 250V
- 内容量
- 1個
注意
※ケーブル・コード挿入孔の寸法は、使用されているケーブル外径寸法の目安です。より安全にご使用いただくため、適用電線を必ずお守りください。コネクターの凹部とプラグの凸部がしっかり嵌合します。ややきつめですが、防水効果や引っ張られた場合などを考慮した設計となっています。(プラグとコネクターボデーの接続は、コネクターボデーの周囲の部分を拡げる様にしてプラグを差し込むと、容易に接続できます。)
