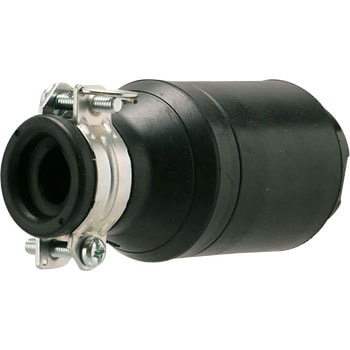

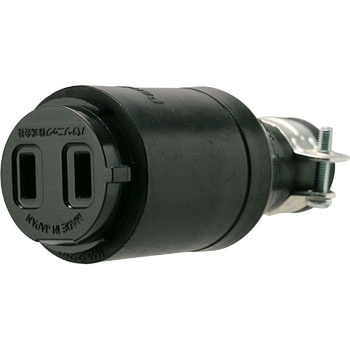

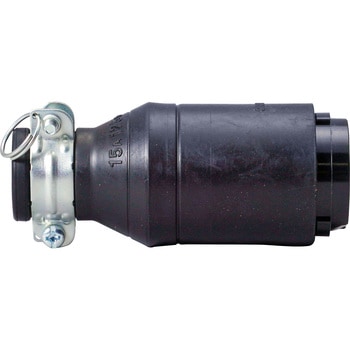

ゴムコードコネクタボディ 2P
種類ボディ
形状平刃タイプ
極数2P
定格電圧(V)125
定格電流(A)15

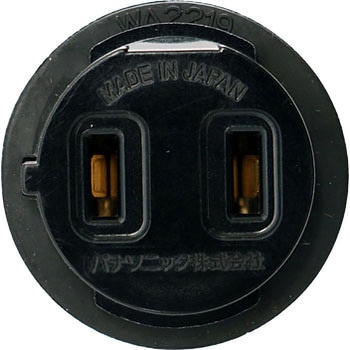

差込口形状2P 15A 125V
タイプ圧着端子結線可否○
温度上昇30℃以下
開閉15A 125V 負荷の力率約0.6開閉の割合約20回/分:連続5 000回 22.5A 125V 負荷の力率約1開閉の割合約6～10回/分:連続100回
強度【端子部強度】0.8N・mのトルクで締付け 【外かく押圧強度】600 N 1分間 【振子自重落下強度】器具に長さ1mのコードを接続し、高さ1mから振子状に木板に衝突させる。100回で外かくの破損なし(但し、角部は除く)【コード引止部強度(コード張力除去強度)】コードと器具の間に引張荷重を加える:90N 1秒間 25回 コードを器具側より5cmの箇所を保持して押し込む:90 N 1秒間 1回 コード接続部のズレ 2mm以下
絶縁抵抗(MΩ)【500V絶縁抵抗抗計】極性を異にする充電金属部間:100以上 充電金属部と人の触れる非充電金属部間(人が操作の際 触れる絶縁物を含む):100以上
耐電圧(V)極性を異にする充電金属部間:1250(1分間) 充電金属部と人の触れる非充電金属部間(人が操作の際 触れる絶縁物を含む):1250(1分間)
耐熱性80℃±3℃ 7時間放置(熱可塑性樹脂部)、100℃±3℃ 1時間放置(熱硬化性樹脂部)
適合電線(mm2)1.25・2
保持力(N)10～60
内容量1個
