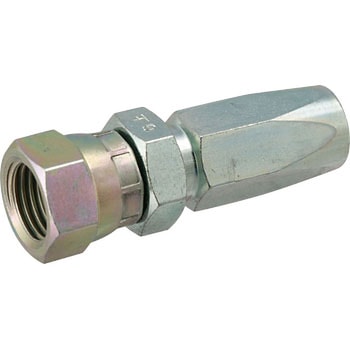

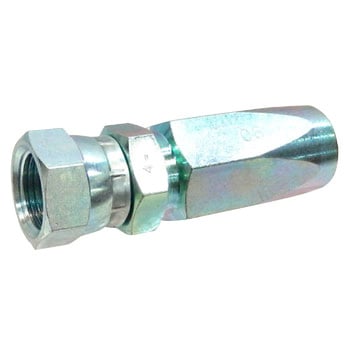

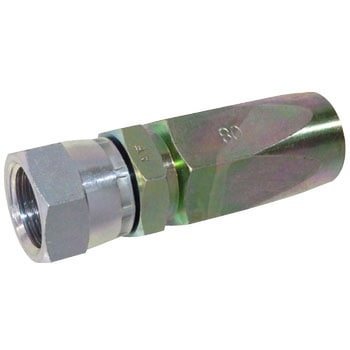

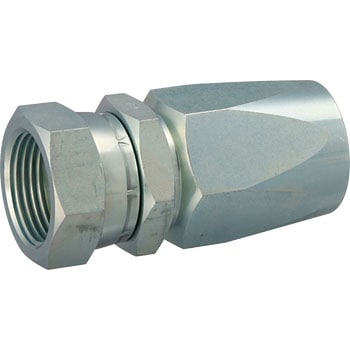

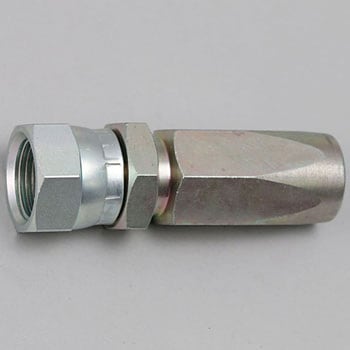

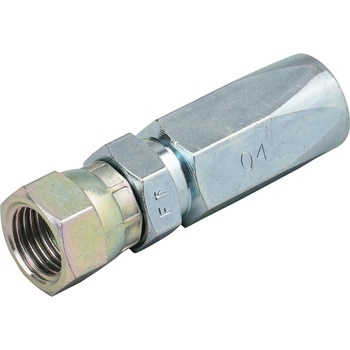

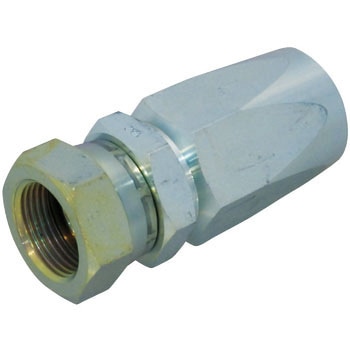

リューザブル ねじ込み方式 Eタイプ メネジ (3130，3000専用)
ホースにねじ込んで使用する継手です。現場アセンブリ可能で、取り外した後の再利用可能です。
適合アダプタ/010、045、090、150、020、025、064、069、030
使用方法1.【ホースのカット】ホースアセンブリ長さからホース切断長さを決め、切口が直角になるように、ホースカッターを使用して切断する。2.【ホースの挿入長さの確認】ホースの端から、継手に挿入する部分の長さを測り、その位置に、白ペンでマークを入れる。3.【ホースの固定】ホースがつぶれないように、ホールディングダイを使用して、バイスにホースを固定し、ホース端部両面に潤滑油を塗布します。4.【ソケットの挿入】継手をソケットとニップルに分解し、ソケット側をホース端部に入れ、反時計方向に手でねじ込んだ後、モンキーレンチで、ホースのマーク位置までゆっくりとねじ込む。5.【すき間の確認】ソケット内側端部とホースの先端に、約2～3mぐらいのすき間があるか確認する。(※ソケット内側端部とホースの先端が当たるまでねじ込んだ場合、適正な加締めが行えず、ホース抜け、洩れ、継手破損の原因となります。)6.【潤滑油の塗布】ホールディングダイからホースを取り出し、ソケットを直接バイスに固定し、ホースの内部及びニップルのねじ部に潤滑油を塗布します。7.【ニップルの挿入】時計方向にニップルを手でねじ込んだ後、モンキーレンチで、ニップルの六角部分がソケットに接触するまで、連続的にゆっくりねじ込む。(※ニップルがソケットに接触した後は、それ以上締め付けないで下さい。継手破損の原因となります。※機械等を使用して、早いスピードで締め付けると、コアチューブ及び継手の破損が起き、ホース抜け、洩れの原因となります。)
材質スチール
形状ストレート
RoHS指令(10物質対応)対応
接続ねじ種類G
内容量1個
注意
※ホース取付には専用のかしめ工具等が必要です。
高圧用管継手 の新着商品
カテゴリ
商品レビュー
- 対象商品：
- 33017652
2023-09-03
- 用途：
- 油圧配管用
製造業
油圧配管用に購入しました
商社に問い合わせしたところ在庫切れでしたが、こちらは数量限度があるものの
即納だったため購入しました
いつも購入する商社よりもはるかに安価でした
- 対象商品：
- 33017652
2014-11-30
- 用途：
- 防水用超速硬化ウレタン材料の吹きつけガン用手元ホース１～１．８ｍ用に使用します。
株式会社BSG 様
（建設業・工事業）
すでに１０年間以上使用した手元ホースに詰まりが発生し、今回交換しました。
まさかホース内面にコレステロールが溜まって詰まるとは思いませんでした。
ホースも人間の血管と同じです。
過酷な条件で１０年間以上も使用できたことに〔ニッタムア－社ホースの性能に〕感謝します。
1人が参考にしています
- 対象商品：
- 33017643
2014-08-01
- 用途：
- 油圧機器の交換ホース用
松岡コンクリート工業株式会社 様
再利用が可能で便利ではあるが、単価が高いので、まとめて購入する場合の割引があると助かるのですが・・・
