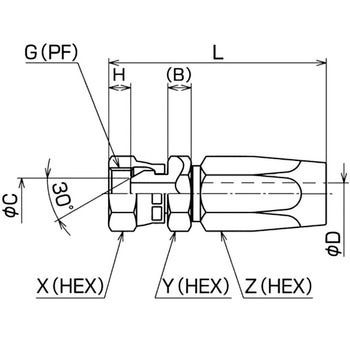

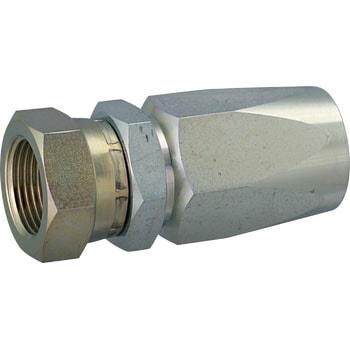

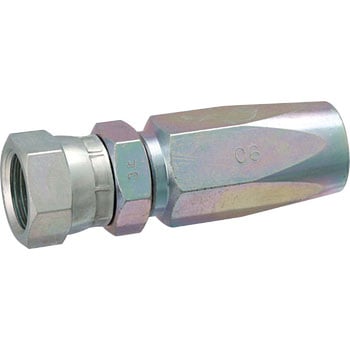

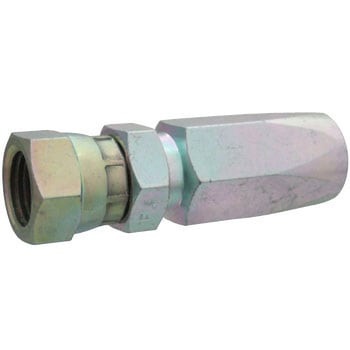

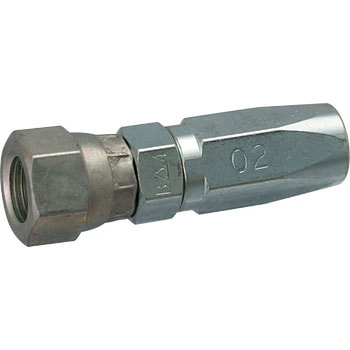

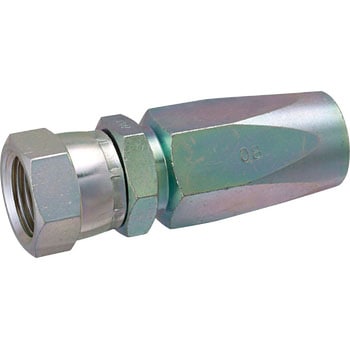

リューザブル ねじ込み方式 Fタイプ メネジ (3130，3000専用)
ホースにねじ込んで使用する継手です。現場アセンブリ可能で、取り外した後の再利用可能です。
材質スチール適合アダプタ/110、145、190、130使用方法1.【ホースのカット】ホースアセンブリ長さからホース切断長さを決め、切口が直角になるように、ホースカッターを使用して切断する。2.【ホースの挿入長さの確認】ホースの端から、継手に挿入する部分の長さを測り、その位置に、白ペンでマークを入れる。3.【ホースの固定】ホースがつぶれないように、ホールディングダイを使用して、バイスにホースを固定し、ホース端部両面に潤滑油を塗布します。4.【ソケットの挿入】継手をソケットとニップルに分解し、ソケット側をホース端部に入れ、反時計方向に手でねじ込んだ後、モンキーレンチで、ホースのマーク位置までゆっくりとねじ込む。5.【すき間の確認】ソケット内側端部とホースの先端に、約2～3mぐらいのすき間があるか確認する。(※ソケット内側端部とホースの先端が当たるまでねじ込んだ場合、適正な加締めが行えず、ホース抜け、洩れ、継手破損の原因となります。)6.【潤滑油の塗布】ホールディングダイからホースを取り出し、ソケットを直接バイスに固定し、ホースの内部及びニップルのねじ部に潤滑油を塗布します。7.【ニップルの挿入】時計方向にニップルを手でねじ込んだ後、モンキーレンチで、ニップルの六角部分がソケットに接触するまで、連続的にゆっくりねじ込む。(※ニップルがソケットに接触した後は、それ以上締め付けないで下さい。継手破損の原因となります。※機械等を使用して、早いスピードで締め付けると、コアチューブ及び継手の破損が起き、ホース抜け、洩れの原因となります。)形状ストレートRoHS指令(10物質対応)対応接続ねじ種類G内容量1個
注意
※ホース取付には専用のかしめ工具等が必要です。油圧機器・油圧ホース の新着商品
![MS1プラグ 清水製作所[継手]](https://jp.images-monotaro.com/Monotaro3/pi/middle/mono34682654-130919-02.jpg "MS1プラグ 清水製作所[継手]")
![T型アダプター SNT 清水製作所[継手]](https://jp.images-monotaro.com/Monotaro3/pi/middle/mono66086451-251031-02.jpg "T型アダプター SNT 清水製作所[継手]")
カテゴリ
商品レビュー
対象商品 : 33017792
2019-02-11
用途: 油圧ホース交換時
坂之上商会 様
高価な加締め機械が無くてもその場で新しく金具付ホース作製できるので助かってます(この金具使用すればもし破れてもホースのみ交換となり安くての金額で済みます)
2人が参考にしています
対象商品 : 33017783
2019-03-23
用途: 洗車機ホースのジョイントとして
その他業種
カシメ機が必要なくホースが切れた所から取り付けでき装着簡単、しかし最後までねじ込むには万力等でガッチリ固定してモンキーやスパナど締める必要あり
1人が参考にしています
対象商品 : 33017765
2011-06-30
用途: エアレス高圧ホースのパンク修理に使用しました。
まだ使用はしていませんが、いける感じです。専門的な部品がなかなか買えないので助かりました。
1人が参考にしています
