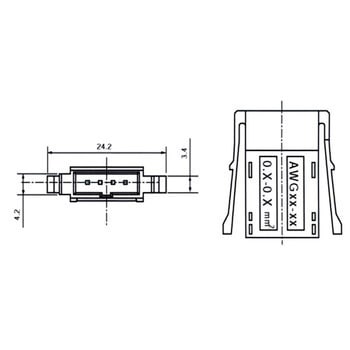

ユークランプ4芯モジュール圧接コネクタ
コンパクトで高信頼な4極一括圧接コネクタ
カバー色とモールド刻印で判別できる、芯線径、被覆径よる5種類のバリエーション
0.14～0.5mm2(AWG20～26)の芯線径と、Φ1.0～2.0mmの絶縁被覆外径に対応
一極あたり最大で3A(0.3～0.5mm2、AWG20～22の時)の電流容量を実現
片手で着脱できるワンタッチロック機能と逆差し防止機構
ケーブルホルダーで結線時のケーブル脱落を予防
透明カバーでケーブルの挿入や結線の状況を目視確認
用途
素線径Φ0.16mm以下の多数より集合ケーブルについては個別に適合性の評価が必要です。
ケーブルホルダー部の穴形状は適合ケーブルの外径により異なります。
接触抵抗(mΩ)ケーブルホルダー部の穴形状は適合ケーブルの外径により異なります。
初期接触抵抗50以下
各種環境試験後の接触抵抗変化±25以下
耐衝撃性各種環境試験後の接触抵抗変化±25以下
試験後、機械・電気的な特性を満足すること。瞬断1μ秒以下
490m/s2、11m秒、X・Y・Z軸方向。各3回
耐振動490m/s2、11m秒、X・Y・Z軸方向。各3回
試験後、機械・電気的な特性を満足すること。瞬断1μ秒以下
10→55Hz、振幅1.52mm又は98m/s2、1分間掃引/X・Y・Z方向各2時間
材質(コンタクト)10→55Hz、振幅1.52mm又は98m/s2、1分間掃引/X・Y・Z方向各2時間
銅合金
接続部/ニッケルめっき
圧接部/ニッケルめっき
耐久性接続部/ニッケルめっき
圧接部/ニッケルめっき
試験後、機械・電気的な特性を満足すること。
50回挿抜
挿抜耐久50回挿抜
挿入力/1.96N(200gf)以下
抜去力/0.49N(50gf)以上
抜去力/0.49N(50gf)以上
種類角型コンタクト形状オス結線方法圧着材質ケーブル仮固定具/66ナイロン(UL90V-O)定格電圧(V)AC/DC250使用温度(℃)-20～75絶縁抵抗(MΩ)1000以上材質(カバー)ポリカーボネイト(UL94V-O)材質(ボディ)66ナイロン結合方式ワンタッチ瞬断試験中に1μsec以上の瞬断が発生しないこと内容量1個
