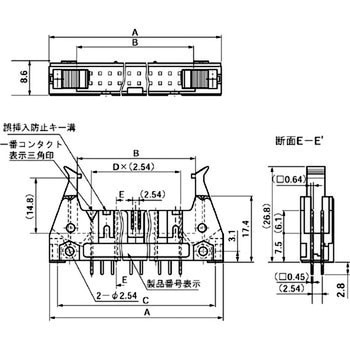

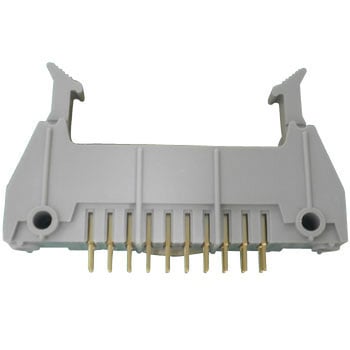

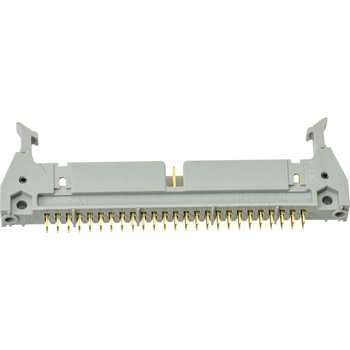

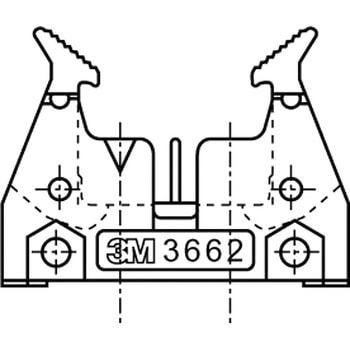

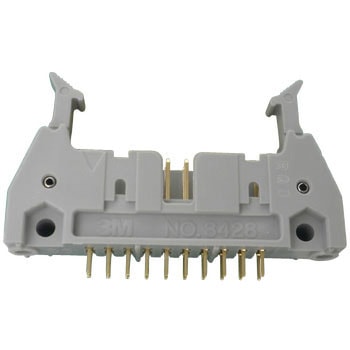

ボックスヘッダー(直線型)
仕様
はんだ付性/95%以上のぬれ、またはゼロクロスタイム3秒以下
はんだ耐熱性/試験後、外観的に著しい変形のなきこと
適合はんだ耐熱性/試験後、外観的に著しい変形のなきこと
コネクタ/ソケットコネクタ

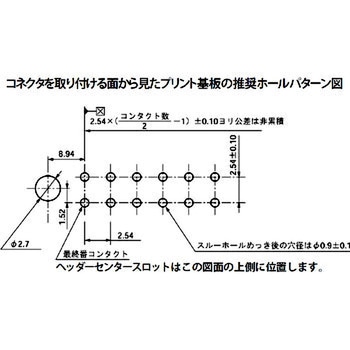

基板/厚み1.6mm
材質/処理基板/厚み1.6mm
コンタクト/銅合金、ニッケル下地金めっき(テール部はフラッシュめっき)
ボディ/ガラス強化ポリエステル(UL94V-O、灰色)
クリップ/ガラス強化ポリエステル(UL94V-O、灰色)
スプリングピン/ステンレススチール
ボディ/ガラス強化ポリエステル(UL94V-O、灰色)
クリップ/ガラス強化ポリエステル(UL94V-O、灰色)
スプリングピン/ステンレススチール
形状ストレートタイプスタンダードソケット/ヘッダーボックスヘッダー直線型種類角型定格電圧(V)AC250/DC300耐電圧アーク絶縁破壊等の発生がないこと定格電流(A)1絶縁抵抗(MΩ)1000以上接触抵抗(mΩ)初期20以下(機械的試験および環境試験後の接触抵抗増加値が20以下のこと)結合方式ワンタッチ定格周囲温度(℃)-55～105コンタクト形状オスメッキ接点部金めっき厚0.2μm以上(他は金フラッシュめっき)テール長(mm)2.8結線方法基板実装形状(イジェクタラッチ)ロングクリップ付(ストレインリリーフつきソケットコネクタに適合)内容量1個
