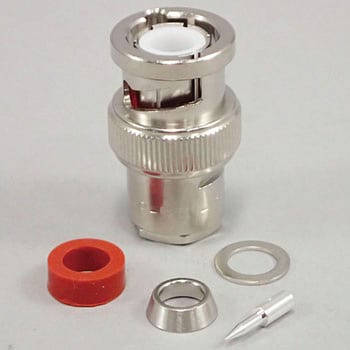

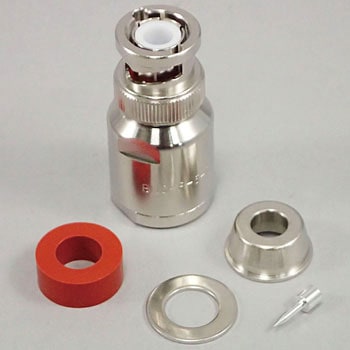

プラグ
BNCシリーズは50Ω系同軸コネクタとして最も広範囲に使用されている製品です。
小型軽量で着脱容易なバヨネットロック接続機構により特に着脱を頻繁に行う機器のインターフェース用として多用されています。
尚75Ωケーブルを御使用の場合使用周波数200MHz以下でお使いください。
結合方式バヨネットロック
形状ストレート
種類丸型
耐電圧AC1500V(r.m.s.)1分間
絶縁抵抗(MΩ)1000以上(DC500V)
接触抵抗(mΩ)3以下
材質/処理(シェル、ボディ、コンタクト)銅合金/外部導体-Ag、中心コンタクト-Niめっき、(インシュレータ)四フッ化エチレン、(ガスケット)シリコンゴム
コンタクト形状オス
特性インピーダンス(Ω)50
電圧定在波比1.3以下(DC～2GHz)
結線方法はんだ
内容量1個
この商品をチェックした人はこんな商品もチェックしています
カテゴリ
商品レビュー
2021-12-07
- 用途：
- アマチュア無線のアンテナ接続
- 対象商品：
- 34997882
ばったもんBNCプラグも散見されるネット通販で、これは本物。
キチンとインピーダンス制御されたプラグで特性も申し分ない。
