レセプタクル
BNCシリーズは50Ω系同軸コネクタとして最も広範囲に使用されている製品です。
小型軽量で着脱容易なバヨネットロック接続機構により特に着脱を頻繁に行う機器のインターフェース用として多用されています。
尚75Ωケーブルを御使用の場合使用周波数200MHz以下でお使いください。
- 形状
- ストレート
- 種類
- 丸型
- 耐電圧
- AC1500V(r.m.s.)1分間
- 絶縁抵抗(MΩ)
- 1000以上(DC500V)
- 接触抵抗(mΩ)
- 3以下

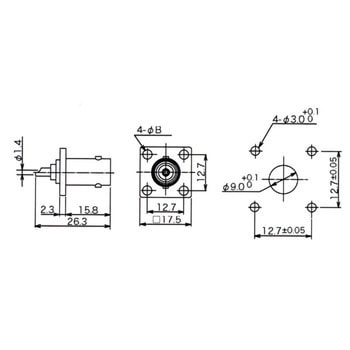

- 寸法B(Φmm)
- 3.1
- 結合方式
- バヨネットロック
- 結線方式
- ハンダ付
- 材質/処理
- (シェル、ボディ、コンタクト)銅合金/外部導体-Ag、中心コンタクト-Niめっき、(インシュレータ)四フッ化エチレン、(ガスケット)シリコンゴム
- コンタクト形状
- メス
- 特性インピーダンス(Ω)
- 50
- 電圧定在波比
- 1.3以下(DC～2GHz)
- 結線方法
- はんだ
- 内容量
- 1個
