PISCO(ピスコ)

メインブロックユニバーサルストレート

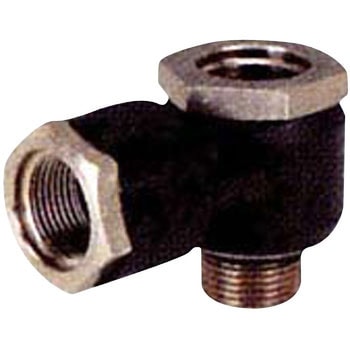

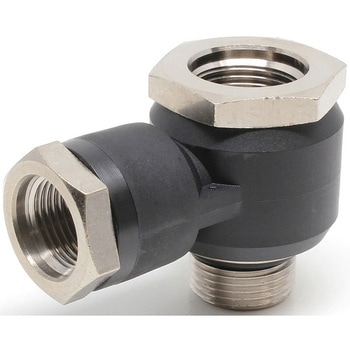

Name: メインブロック ユニバーサルストレート
Brand: PISCO(ピスコ)

集中分配等の組立型マニブロック
鋼管配管と同流量を確保でき、外観寸法は約半分
形状の異なる14タイプを自由に組み合わせ可能

材質

金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ・Oリング/ニトリルゴム(NBR)

用途エアー取出口増設用パーツ形状ユニバーサルストレート使用流体空気接続ねじ種類MXM最高使用圧力(MPa)1.0(カップリングモジュール：QMC20使用時は、0.9)使用温度範囲(℃)0～60(凍結なきこと)使用真空圧力(kPa)-100タイプ分配型タイプ内容量1個

6件中 1～6件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

有効断面積(mm²)

質量(g)

推奨締付トルク範囲(N・m)

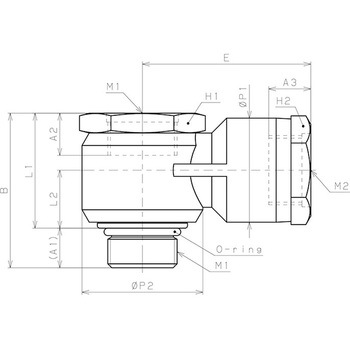

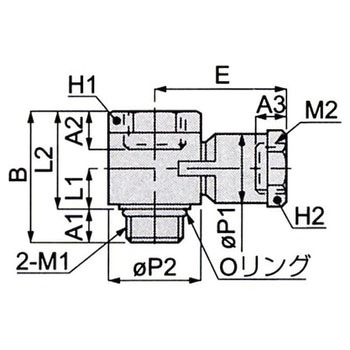

寸法A1(mm)

寸法A2(mm)

寸法A3(mm)

寸法B(mm)

寸法E(mm)

寸法L1(mm)

寸法L2(mm)

寸法P1(Φmm)

寸法P2(Φmm)

対辺H1(mm)

対辺H2(mm)

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

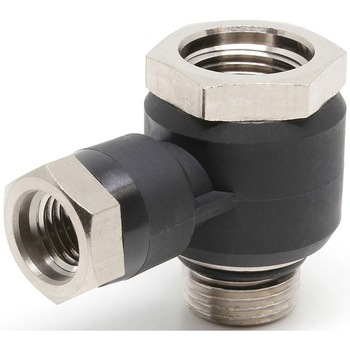

35312462

MHS1208

8.4

(取付ネジ呼び寸法M8)3.0～5.0
(取付ネジ呼び寸法M12)5.0～10.0

7.5

27.2

8.7

20.2

12.5

19.6

￥946

￥609

￥670(税込)

当日出荷

メーカー直送

返品不可

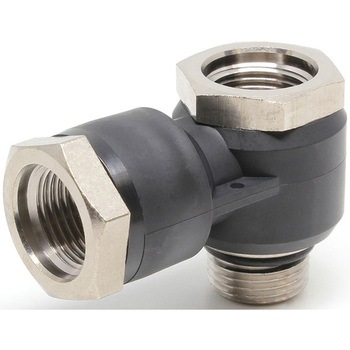

35312471

MHS1212

12.9

(取付ネジ呼び寸法M12)5.0～10.0

7.5

27.2

29.5

10.2

20.2

19.6

￥1,012

￥659

￥725(税込)

当日出荷

メーカー直送

返品不可

35312487

MHS1412

20.8

(取付ネジ呼び寸法M12)5.0～10.0
(取付ネジ呼び寸法M14)10.0～20.0

8.5

7.5

31.2

31.5

10.2

23.2

24.4

￥1,078

￥699

￥769(税込)

翌々日出荷

返品不可

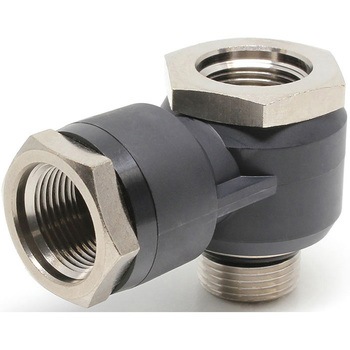

35312496

MHS1414

20.6

(取付ネジ呼び寸法M14)10.0～20.0

8.5

31.2

11.7

23.2

24.4

￥1,122

￥719

￥791(税込)

当日出荷

メーカー直送

返品不可

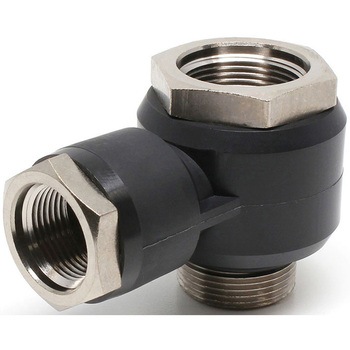

35312505

MHS1814

40.1

(取付ネジ呼び寸法M14)10.0～20.0
(取付ネジ呼び寸法M18)10.0～20.0

8.5

35.2

11.7

27.2

￥1,166

￥749

￥824(税込)

当日出荷

メーカー直送

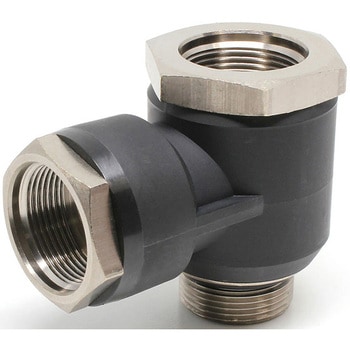

35312514

MHS1818

59.9

(取付ネジ呼び寸法M14)10.0～20.0
(取付ネジ呼び寸法M18)10.0～20.0

8.5

41.1

35.5

14.6

33.1

￥1,232

￥799

￥879(税込)

翌々日出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください
