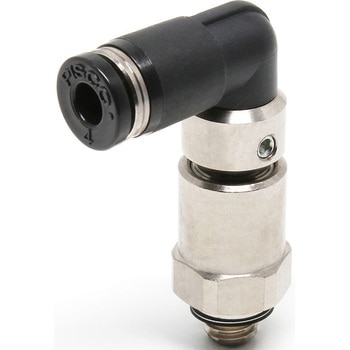

ハイロータリージョイント エルボ
一般空気圧配管の高速回転部用ワンタッチ継手
回転部にはベアリングを2個使用
動きの速い揺動部、高速回転部に最適
材質
金属本体・ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪・シャフト/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ/ニトリルゴム(NBR)
Oリング/フッ素ゴム
用途ねじとチューブの接続
形状エルボ
チューブ外径(Φmm)4
使用流体空気
最高使用圧力(MPa)1
接続ねじ種類M
接続ねじM6X1
仕様メートルネジ：ガスケット付属(SUS304+NBR)
質量(g)22
タイプ回転部配管用タイプ
使用温度範囲(℃)0～60(凍結なきこと)
有効断面積(mm2)4.5
許容回転数(min-1[r.p.m])1500
トルク(gcm)(空転)150
使用真空圧力(kPa)-100
内容量1個
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪・シャフト/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ/ニトリルゴム(NBR)
Oリング/フッ素ゴム
注意
※テーパーネジタイプのL寸法は、ねじ締付け後の参考寸法です。
