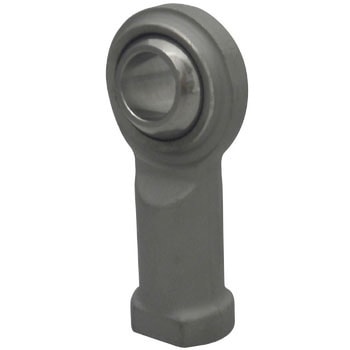

ロッドエンドめねじテフロンタイプ2ピース右ネジ

ボディとボールから構成され、ボディを塑性加工してボールを組み込みます。
このためボディ材料は303ステンレスといった冷間加工性のよい材料を使用しており、一般に荷重性能は3ピースロッドエンドや4ピースロッドエンドにくらべて劣ります。
したがって比較的高い荷重性能を要求される用途には向きませんが、構造が簡単でコストを低く製造できるため一般産業機械の設計的に余裕にある箇所での使用には有効です。
又、無潤滑で使用でき、ボディに303、ボールに440Cとともにステンレス鋼を用いているため、耐食性にもすぐれ一般用途に幅広く利用できます。

タイプ右ねじ内容量1個

お気に入りに追加

13件中 1～13件各品番毎の詳細は注文コードをクリックしてください

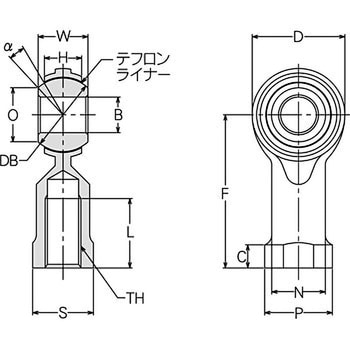

注文コード	品番選択解除 RBT-3 RBT-4 RBT-5 RBT-6 RBT-8 RBT-10 RBT-12 RBT-14 RBT-16 RBT-18 RBT-20 RBT-22 RBT-25	寸法B(Φmm) 選択解除 3(H7)4(H7)5(H7)6(H7)8(H7)10(H7)12(H7)14(H7)16(H7)18(H7)20(H7)22(H7)25(H7)	寸法C(mm) 選択解除 3(±0.7)4(±0.7)5(±0.7)6.5(±0.7)8(±0.7)10(±0.7)12(±0.7)	寸法D(Φmm) 選択解除 12(±0.5)14(±0.5)16(±0.5)18(±0.5)22(±0.5)26(±0.5)30(±0.5)34(±0.5)38(±0.5)42(±0.5)46(±0.5)50(±0.5)56(±0.5)	寸法F(mm) 選択解除 21(±0.5)24(±0.5)27(±0.5)30(±0.5)36(±0.5)43(±0.5)50(±0.5)57(±0.5)64(±0.5)71(±0.5)77(±0.5)84(±0.5)94(±0.5)	寸法H(mm) 選択解除 4.5(±0.13)5.25(±0.13)6(±0.13)6.75(±0.13)9(±0.13)10.5(±0.13)12(±0.13)13.5(±0.13)15(±0.13)16.5(±0.13)18(±0.13)20(±0.13)22(±0.13)	寸法L(mm) 選択解除 10(±0.7)12(±0.7)12.5(±0.7)13.5(±0.7)16(±0.7)19.5(±0.7)24(±0.7)27(±0.7)33(±0.7)36(±0.7)40(±0.7)43(±0.7)48(±0.7)	寸法N(mm) 選択解除 6.5(±0.5)8(±0.5)9(±0.5)10(±0.5)12.5(±0.5)15(±0.5)17.5(±0.5)20(±0.5)22(±0.5)25(±0.5)27.5(±0.5)30(±0.5)33.5(±0.5)	寸法O(Φmm) 選択解除 6.8(参考)7.6(参考)8.8(参考)11.1(参考)12.7(参考)15.2(参考)17.6(参考)19.2(参考)19.4(参考)21.9(参考)24.4(参考)25.8(参考)29.6(参考)	寸法P(mm) 選択解除 8(±0.5)9.5(±0.5)11(±0.5)13(±0.5)16(±0.5)19(±0.5)22(±0.5)25(±0.5)27(±0.5)31(±0.5)34(±0.5)37(±0.5)42(±0.5)	寸法S(mm) 選択解除 7(±0.25)8(±0.25)9(±0.25)11(±0.25)14(±0.25)17(±0.25)19(±0.25)22(±0.25)27(±0.25)30(±0.25)32(±0.25)36(±0.25)	寸法SΦDB(mm) 選択解除 9.04(参考)10.32(参考)11.91(参考)14.29(参考)17.46(参考)20.64(参考)23.81(参考)26.99(参考)28.58(参考)31.75(参考)34.93(参考)38.1(参考)42.86(参考)	寸法TH(mm) 選択解除 M3×0.5(JIS2級)M4×0.7(JIS2級)M5×0.8(JIS2級)M6×1.0(JIS2級)M8×1.25(JIS2級)M10×1.5(JIS2級)M12×1.75(JIS2級)M14×2.0(JIS2級)M16×2.0(JIS2級)M18×1.5(JIS2級)M20×1.5(JIS2級)M22×1.5(JIS2級)M24×2.0(JIS2級)	寸法W(Φmm) 選択解除 6(-0.13～0)7(-0.13～0)8(-0.13～0)9(-0.13～0)12(-0.13～0)14(-0.13～0)16(-0.13～0)19(-0.13～0)21(-0.13～0)23(-0.13～0)25(-0.13～0)28(-0.13～0)31(-0.13～0)	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安	数量
36573494	RBT-3	3(H7)	3(±0.7)	12(±0.5)	21(±0.5)	4.5(±0.13)	10(±0.7)	6.5(±0.5)	6.8(参考)	8(±0.5)	7(±0.25)	9.04(参考)	M3×0.5(JIS2級)	6(-0.13～0)	オープン	￥1,898	￥1,898	￥2,088 （税込）	5日以内出荷
36573503	RBT-4	4(H7)	4(±0.7)	14(±0.5)	24(±0.5)	5.25(±0.13)	12(±0.7)	8(±0.5)	7.6(参考)	9.5(±0.5)	8(±0.25)	10.32(参考)	M4×0.7(JIS2級)	7(-0.13～0)	オープン				取扱い終了	代替品有
36573512	RBT-5	5(H7)	4(±0.7)	16(±0.5)	27(±0.5)	6(±0.13)	12.5(±0.7)	9(±0.5)	8.8(参考)	11(±0.5)	9(±0.25)	11.91(参考)	M5×0.8(JIS2級)	8(-0.13～0)	オープン				取扱い終了	代替品有
36573521	RBT-6	6(H7)	5(±0.7)	18(±0.5)	30(±0.5)	6.75(±0.13)	13.5(±0.7)	10(±0.5)	11.1(参考)	13(±0.5)	11(±0.25)	14.29(参考)	M6×1.0(JIS2級)	9(-0.13～0)	オープン				取扱い終了	代替品有
36573537	RBT-8	8(H7)	5(±0.7)	22(±0.5)	36(±0.5)	9(±0.13)	16(±0.7)	12.5(±0.5)	12.7(参考)	16(±0.5)	14(±0.25)	17.46(参考)	M8×1.25(JIS2級)	12(-0.13～0)	オープン				取扱い終了	代替品有
36573546	RBT-10	10(H7)	6.5(±0.7)	26(±0.5)	43(±0.5)	10.5(±0.13)	19.5(±0.7)	15(±0.5)	15.2(参考)	19(±0.5)	17(±0.25)	20.64(参考)	M10×1.5(JIS2級)	14(-0.13～0)	オープン				取扱い終了	代替品有
36573555	RBT-12	12(H7)	6.5(±0.7)	30(±0.5)	50(±0.5)	12(±0.13)	24(±0.7)	17.5(±0.5)	17.6(参考)	22(±0.5)	19(±0.25)	23.81(参考)	M12×1.75(JIS2級)	16(-0.13～0)	オープン				取扱い終了	代替品有
36573564	RBT-14	14(H7)	8(±0.7)	34(±0.5)	57(±0.5)	13.5(±0.13)	27(±0.7)	20(±0.5)	19.2(参考)	25(±0.5)	22(±0.25)	26.99(参考)	M14×2.0(JIS2級)	19(-0.13～0)	オープン				取扱い終了	代替品有
36573573	RBT-16	16(H7)	8(±0.7)	38(±0.5)	64(±0.5)	15(±0.13)	33(±0.7)	22(±0.5)	19.4(参考)	27(±0.5)	22(±0.25)	28.58(参考)	M16×2.0(JIS2級)	21(-0.13～0)	オープン				取扱い終了	代替品有
36573582	RBT-18	18(H7)	10(±0.7)	42(±0.5)	71(±0.5)	16.5(±0.13)	36(±0.7)	25(±0.5)	21.9(参考)	31(±0.5)	27(±0.25)	31.75(参考)	M18×1.5(JIS2級)	23(-0.13～0)	オープン				取扱い終了	代替品有
36573591	RBT-20	20(H7)	10(±0.7)	46(±0.5)	77(±0.5)	18(±0.13)	40(±0.7)	27.5(±0.5)	24.4(参考)	34(±0.5)	30(±0.25)	34.93(参考)	M20×1.5(JIS2級)	25(-0.13～0)	オープン				取扱い終了	代替品有
36573607	RBT-22	22(H7)	12(±0.7)	50(±0.5)	84(±0.5)	20(±0.13)	43(±0.7)	30(±0.5)	25.8(参考)	37(±0.5)	32(±0.25)	38.1(参考)	M22×1.5(JIS2級)	28(-0.13～0)	オープン				取扱い終了	代替品有
36573616	RBT-25	25(H7)	12(±0.7)	56(±0.5)	94(±0.5)	22(±0.13)	48(±0.7)	33.5(±0.5)	29.6(参考)	42(±0.5)	36(±0.25)	42.86(参考)	M24×2.0(JIS2級)	31(-0.13～0)	オープン				取扱い終了	代替品有

お気に入りに追加

各品番毎の詳細は注文コードをクリックしてください
