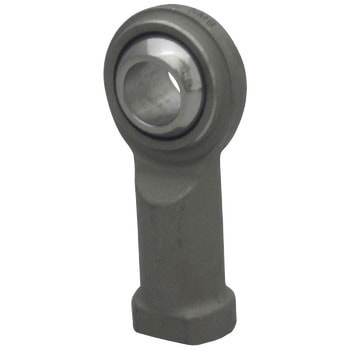

ロッドエンドめねじテフロンタイプ2ピース左ネジ

ボディとボールから構成され、ボディを塑性加工してボールを組み込みます。
このためボディ材料は303ステンレスといった冷間加工性のよい材料を使用しており、一般に荷重性能は3ピースロッドエンドや4ピースロッドエンドにくらべて劣ります。
したがって比較的高い荷重性能を要求される用途には向きませんが、構造が簡単でコストを低く製造できるため一般産業機械の設計的に余裕にある箇所での使用には有効です。
又、無潤滑で使用でき、ボディに303、ボールに440Cとともにステンレス鋼を用いているため、耐食性にもすぐれ一般用途に幅広く利用できます。

タイプ左ねじ内容量1個

お気に入りに追加

13件中 1～13件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 RBTL-3 RBTL-4 RBTL-5 RBTL-6 RBTL-8 RBTL-10 RBTL-12 RBTL-14 RBTL-16 RBTL-18 RBTL-20 RBTL-22 RBTL-25	寸法B(Φmm) 選択解除 3(H7)4(H7)5(H7)6(H7)8(H7)10(H7)12(H7)14(H7)16(H7)18(H7)20(H7)22(H7)25(H7)	寸法C(mm) 選択解除 3(±0.7)4(±0.7)5(±0.7)6.5(±0.7)8(±0.7)10(±0.7)12(±0.7)	寸法D(Φmm) 選択解除 12(±0.5)14(±0.5)16(±0.5)18(±0.5)22(±0.5)26(±0.5)30(±0.5)34(±0.5)38(±0.5)42(±0.5)46(±0.5)50(±0.5)56(±0.5)	寸法F(mm) 選択解除 21(±0.5)24(±0.5)27(±0.5)30(±0.5)36(±0.5)43(±0.5)50(±0.5)57(±0.5)64(±0.5)71(±0.5)77(±0.5)84(±0.5)94(±0.5)	寸法H(mm) 選択解除 4.5(±0.13)5.25(±0.13)6(±0.13)6.75(±0.13)9(±0.13)10.5(±0.13)12(±0.13)13.5(±0.13)15(±0.13)16.5(±0.13)18(±0.13)20(±0.13)22(±0.13)	寸法L(mm) 選択解除 10(±0.7)12(±0.7)12.5(±0.7)13.5(±0.7)16(±0.7)19.5(±0.7)24(±0.7)27(±0.7)33(±0.7)36(±0.7)40(±0.7)43(±0.7)48(±0.7)	寸法N(mm) 選択解除 6.5(±0.5)8(±0.5)9(±0.5)10(±0.5)12.5(±0.5)15(±0.5)17.5(±0.5)20(±0.5)22(±0.5)25(±0.5)27.5(±0.5)30(±0.5)33.5(±0.5)	寸法O(Φmm) 選択解除 6.8(参考)7.6(参考)8.8(参考)11.1(参考)12.7(参考)15.2(参考)17.6(参考)19.2(参考)19.4(参考)21.9(参考)24.4(参考)25.8(参考)29.6(参考)	寸法P(mm) 選択解除 8(±0.5)9.5(±0.5)11(±0.5)13(±0.5)16(±0.5)19(±0.5)22(±0.5)25(±0.5)27(±0.5)31(±0.5)34(±0.5)37(±0.5)42(±0.5)	寸法S(mm) 選択解除 7(±0.25)8(±0.25)9(±0.25)11(±0.25)14(±0.25)17(±0.25)19(±0.25)22(±0.25)27(±0.25)30(±0.25)32(±0.25)36(±0.25)	寸法SΦDB(mm) 選択解除 9.04(参考)10.32(参考)11.91(参考)14.29(参考)17.46(参考)20.64(参考)23.81(参考)26.99(参考)28.58(参考)31.75(参考)34.93(参考)38.1(参考)42.86(参考)	寸法TH(mm) 選択解除 M3×0.5(JIS2級)M4×0.7(JIS2級)M5×0.8(JIS2級)M6×1.0(JIS2級)M8×1.25(JIS2級)M10×1.5(JIS2級)M12×1.75(JIS2級)M14×2.0(JIS2級)M16×2.0(JIS2級)M18×1.5(JIS2級)M20×1.5(JIS2級)M22×1.5(JIS2級)M24×2.0(JIS2級)	寸法W(Φmm) 選択解除 6(-0.13～0)7(-0.13～0)8(-0.13～0)9(-0.13～0)12(-0.13～0)14(-0.13～0)16(-0.13～0)19(-0.13～0)21(-0.13～0)23(-0.13～0)25(-0.13～0)28(-0.13～0)31(-0.13～0)	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安	数量
36573625	RBTL-3	3(H7)	3(±0.7)	12(±0.5)	21(±0.5)	4.5(±0.13)	10(±0.7)	6.5(±0.5)	6.8(参考)	8(±0.5)	7(±0.25)	9.04(参考)	M3×0.5(JIS2級)	6(-0.13～0)	オープン	￥1,898	￥1,898	￥2,088 （税込）	5日以内出荷
36573634	RBTL-4	4(H7)	4(±0.7)	14(±0.5)	24(±0.5)	5.25(±0.13)	12(±0.7)	8(±0.5)	7.6(参考)	9.5(±0.5)	8(±0.25)	10.32(参考)	M4×0.7(JIS2級)	7(-0.13～0)	オープン	￥1,898	￥1,898	￥2,088 （税込）	5日以内出荷
36573695	RBTL-14	14(H7)	8(±0.7)	34(±0.5)	57(±0.5)	13.5(±0.13)	27(±0.7)	20(±0.5)	19.2(参考)	25(±0.5)	22(±0.25)	26.99(参考)	M14×2.0(JIS2級)	19(-0.13～0)	オープン	￥3,198	￥3,198	￥3,518 （税込）	5日以内出荷
36573704	RBTL-16	16(H7)	8(±0.7)	38(±0.5)	64(±0.5)	15(±0.13)	33(±0.7)	22(±0.5)	19.4(参考)	27(±0.5)	22(±0.25)	28.58(参考)	M16×2.0(JIS2級)	21(-0.13～0)	オープン	￥4,798	￥4,798	￥5,278 （税込）	5日以内出荷
36573722	RBTL-20	20(H7)	10(±0.7)	46(±0.5)	77(±0.5)	18(±0.13)	40(±0.7)	27.5(±0.5)	24.4(参考)	34(±0.5)	30(±0.25)	34.93(参考)	M20×1.5(JIS2級)	25(-0.13～0)	オープン	￥6,498	￥6,498	￥7,148 （税込）	5日以内出荷
36573643	RBTL-5	5(H7)	4(±0.7)	16(±0.5)	27(±0.5)	6(±0.13)	12.5(±0.7)	9(±0.5)	8.8(参考)	11(±0.5)	9(±0.25)	11.91(参考)	M5×0.8(JIS2級)	8(-0.13～0)	オープン				取扱い終了	代替品有
36573652	RBTL-6	6(H7)	5(±0.7)	18(±0.5)	30(±0.5)	6.75(±0.13)	13.5(±0.7)	10(±0.5)	11.1(参考)	13(±0.5)	11(±0.25)	14.29(参考)	M6×1.0(JIS2級)	9(-0.13～0)	オープン				取扱い終了	代替品有
36573661	RBTL-8	8(H7)	5(±0.7)	22(±0.5)	36(±0.5)	9(±0.13)	16(±0.7)	12.5(±0.5)	12.7(参考)	16(±0.5)	14(±0.25)	17.46(参考)	M8×1.25(JIS2級)	12(-0.13～0)	オープン				取扱い終了	代替品有
36573677	RBTL-10	10(H7)	6.5(±0.7)	26(±0.5)	43(±0.5)	10.5(±0.13)	19.5(±0.7)	15(±0.5)	15.2(参考)	19(±0.5)	17(±0.25)	20.64(参考)	M10×1.5(JIS2級)	14(-0.13～0)	オープン				取扱い終了	代替品有
36573686	RBTL-12	12(H7)	6.5(±0.7)	30(±0.5)	50(±0.5)	12(±0.13)	24(±0.7)	17.5(±0.5)	17.6(参考)	22(±0.5)	19(±0.25)	23.81(参考)	M12×1.75(JIS2級)	16(-0.13～0)	オープン				取扱い終了	代替品有
36573713	RBTL-18	18(H7)	10(±0.7)	42(±0.5)	71(±0.5)	16.5(±0.13)	36(±0.7)	25(±0.5)	21.9(参考)	31(±0.5)	27(±0.25)	31.75(参考)	M18×1.5(JIS2級)	23(-0.13～0)	オープン				取扱い終了	代替品有
36573731	RBTL-22	22(H7)	12(±0.7)	50(±0.5)	84(±0.5)	20(±0.13)	43(±0.7)	30(±0.5)	25.8(参考)	37(±0.5)	32(±0.25)	38.1(参考)	M22×1.5(JIS2級)	28(-0.13～0)	オープン				取扱い終了	代替品有
19182512	RBTL-25	25(H7)	12(±0.7)	56(±0.5)	94(±0.5)	22(±0.13)	48(±0.7)	33.5(±0.5)	29.6(参考)	42(±0.5)	36(±0.25)	42.86(参考)	M24×2.0(JIS2級)	31(-0.13～0)	オープン				取扱い終了	代替品有

お気に入りに追加

各品番毎の詳細は注文コードをクリックしてください

商品豆知識

ベアリング呼び番号の見方

メカニカル部品の新着商品

302型、310型共通 No.32，33 ボールベアリング0.5"IDx1個/0.625”IDx3個セットクマエンジニアリング税込￥54,978 ￥49,980

ベアリングユニット狭幅ピロー形ユニット給油式耐熱用 NTN(エヌティーエヌ) 税込￥2,418～￥2,198～

302型、310型共通 No.32，33 ボールベアリング0.5"IDx1個/0.625”IDx1個セットクマエンジニアリング税込￥42,878 ￥38,980

シルバーシリーズひしフランジ形ユニット旭精工税込￥1,318～￥1,198～ (12)

緩み止めナット一般機械構造用圧延鋼材 EVN 税込￥2,418～￥2,198～

単列アンギュラ玉軸受 7000番台 NSK(日本精工) 税込￥623～￥566～ (5)

S45C シンJIS ヘイコウキ- 大阪魂税込￥734～￥667～

ボールジョイントクランプレバータイプ(おねじ) SBJL‐M NBK(鍋屋バイテック会社) 税込￥12,078～￥10,980～

ミニアチュア玉軸受・小径玉軸受 NTN(エヌティーエヌ) 税込￥813 ￥739

ガイドホイールSUJ2ベアリング SMT(南海精工所) 税込￥4,838 ￥4,398

ミニチュア玉軸受 F-W NT 税込￥681 ￥619

ステンレス製ローラ単体(シャフト無し) テラウチ税込￥15,378 ￥13,980

プランマブロック SN500形トーホー税込￥7,588～￥6,898～

SUS シンJIS リョウマルキ- 大阪魂税込￥734～￥667～

シェル形針状ころ軸受 7E-HM NTN(エヌティーエヌ) 税込￥1,538 ￥1,398

ボールジョイント止めねじタイプ(おねじ) SBJS‐M NBK(鍋屋バイテック会社) 税込￥9,348～￥8,498～

円筒ころ軸受 NU NT 税込￥10,778 ￥9,798

S45C キュウJIS ヘイコウキ- 大阪魂税込￥734～￥667～

緩み止めナット機械構造用炭素鋼 EVN 税込￥8,138～￥7,398～

ガイドホイールSUJ2ベアリング両側鋼板シールド SMT(南海精工所) 税込￥4,728 ￥4,298

カテゴリ

代替相当品

相当品がございます、是非ご確認ください。

旧注文コード	旧品番	新注文コード	新品番	商品名	ブランド	内容量	価格	理由
36573643	RBTL-5	46252186	SDF-5L-TP	ロッドエンドめねじテフロンタイプ2ピース左ネジ	MTR	1個	￥1,598 税込￥1,758	メーカーモデルチェンジ品(後継品)です
36573652	RBTL-6	46252195	SDF-6L-TP	ロッドエンドめねじテフロンタイプ2ピース左ネジ	MTR	1個	￥1,598 税込￥1,758	メーカーモデルチェンジ品(後継品)です
36573661	RBTL-8	46252204	SDF-8L-TP	ロッドエンドめねじテフロンタイプ2ピース左ネジ	MTR	1個	￥2,298 税込￥2,528	メーカーモデルチェンジ品(後継品)です
36573677	RBTL-10	46252213	SDF-10L-TP	ロッドエンドめねじテフロンタイプ2ピース左ネジ	MTR	1個	￥2,798 税込￥3,078	メーカーモデルチェンジ品(後継品)です
36573686	RBTL-12	46252229	SDF-12L-TP	ロッドエンドめねじテフロンタイプ2ピース左ネジ	MTR	1個	￥3,298 税込￥3,628	メーカーモデルチェンジ品(後継品)です(詳細・スペック等はご確認下さい)
36573713	RBTL-18	46252256	SDF-18L-TP	ロッドエンドめねじテフロンタイプ2ピース左ネジ	MTR	1個	￥7,598 税込￥8,358	メーカーモデルチェンジ品(後継品)です
36573731	RBTL-22	46252274	SDF-22L-TP	ロッドエンドめねじテフロンタイプ2ピース左ネジ	MTR	1個	￥11,980 税込￥13,178	メーカーモデルチェンジ品(後継品)です
19182512	RBTL-25	46252028	SDF-25L-TP	ロッドエンドめねじテフロンタイプ2ピース左ネジ	MTR	1個	￥19,980 税込￥21,978	メーカーモデルチェンジ品(後継品)です
