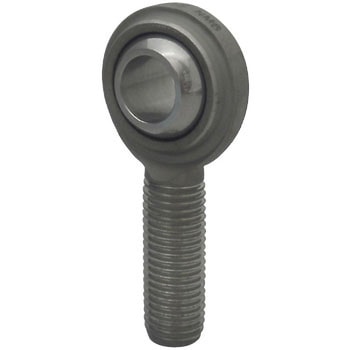

ロッドエンドおねじテフロンタイプ2ピース左ネジ

ボディとボールから構成され、ボディを塑性加工してボールを組み込みます。
このためボディ材料は303ステンレスといった冷間加工性のよい材料を使用しており、一般に荷重性能は3ピースロッドエンドや4ピースロッドエンドにくらべて劣ります。
したがって比較的高い荷重性能を要求される用途には向きませんが、構造が簡単でコストを低く製造できるため一般産業機械の設計的に余裕にある箇所での使用には有効です。
又、無潤滑で使用でき、ボディに303、ボールに440Cとともにステンレス鋼を用いているため、耐食性にもすぐれ一般用途に幅広く利用できます。

タイプ左ねじ内容量1個

お気に入りに追加

12件中 1～12件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 RBTL-3E RBTL-4E RBTL-5E RBTL-6E RBTL-8E RBTL-10E RBTL-12E RBTL-14E RBTL-16E RBTL-18E RBTL-20E RBTL-22E	寸法B(Φmm) 選択解除 3(H7)4(H7)5(H7)6(H7)8(H7)10(H7)12(H7)14(H7)16(H7)18(H7)20(H7)22(H7)	寸法D(Φmm) 選択解除 12(±0.5)14(±0.5)16(±0.5)18(±0.5)22(±0.5)26(±0.5)30(±0.5)34(±0.5)38(±0.5)42(±0.5)46(±0.5)50(±0.5)	寸法F(mm) 選択解除 27(±0.5)30(±0.5)33(±0.5)36(±0.5)42(±0.5)48(±0.5)54(±0.5)60(±0.5)66(±0.5)72(±0.5)78(±0.5)84(±0.5)	寸法H(mm) 選択解除 4.5(±0.13)5.25(±0.13)6(±0.13)6.75(±0.13)9(±0.13)10.5(±0.13)12(±0.13)13.5(±0.13)15(±0.13)16.5(±0.13)18(±0.13)20(±0.13)	寸法L(mm) 選択解除 15(±0.7)17(±0.7)20(±0.7)22(±0.7)25(±0.7)29(±0.7)33(±0.7)36(±0.7)40(±0.7)44(±0.7)47(±0.7)51(±0.7)	寸法O(Φmm) 選択解除 6.8(参考)7.6(参考)8.8(参考)11.1(参考)12.7(参考)15.2(参考)17.6(参考)19.2(参考)19.4(参考)21.9(参考)24.4(参考)25.8(参考)	寸法SΦDB(mm) 選択解除 9.04(参考)10.32(参考)11.91(参考)14.29(参考)17.46(参考)20.64(参考)23.81(参考)26.99(参考)28.58(参考)31.75(参考)34.93(参考)38.1(参考)	寸法TH(mm) 選択解除 M3×0.5(JIS2級)M4×0.7(JIS2級)M5×0.8(JIS2級)M6×1.0(JIS2級)M8×1.25(JIS2級)M10×1.5(JIS2級)M12×1.75(JIS2級)M14×2.0(JIS2級)M16×2.0(JIS2級)M18×1.5(JIS2級)M20×1.5(JIS2級)M22×1.5(JIS2級)	寸法W(Φmm) 選択解除 6(-0.13～0)7(-0.13～0)8(-0.13～0)9(-0.13～0)12(-0.13～0)14(-0.13～0)16(-0.13～0)19(-0.13～0)21(-0.13～0)23(-0.13～0)25(-0.13～0)28(-0.13～0)	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安	数量
36573887	RBTL-4E	4(H7)	14(±0.5)	30(±0.5)	5.25(±0.13)	17(±0.7)	7.6(参考)	10.32(参考)	M4×0.7(JIS2級)	7(-0.13～0)	オープン	￥1,798	￥1,798	￥1,978 （税込）	5日以内出荷
36573905	RBTL-6E	6(H7)	18(±0.5)	36(±0.5)	6.75(±0.13)	22(±0.7)	11.1(参考)	14.29(参考)	M6×1.0(JIS2級)	9(-0.13～0)	オープン	￥1,798	￥1,798	￥1,978 （税込）	5日以内出荷
36573941	RBTL-14E	14(H7)	34(±0.5)	60(±0.5)	13.5(±0.13)	36(±0.7)	19.2(参考)	26.99(参考)	M14×2.0(JIS2級)	19(-0.13～0)	オープン	￥2,998	￥2,998	￥3,298 （税込）	5日以内出荷
36573966	RBTL-18E	18(H7)	42(±0.5)	72(±0.5)	16.5(±0.13)	44(±0.7)	21.9(参考)	31.75(参考)	M18×1.5(JIS2級)	23(-0.13～0)	オープン	￥5,498	￥5,498	￥6,048 （税込）	5日以内出荷
36573975	RBTL-20E	20(H7)	46(±0.5)	78(±0.5)	18(±0.13)	47(±0.7)	24.4(参考)	34.93(参考)	M20×1.5(JIS2級)	25(-0.13～0)	オープン	￥5,998	￥5,998	￥6,598 （税込）	5日以内出荷
36573896	RBTL-5E	5(H7)	16(±0.5)	33(±0.5)	6(±0.13)	20(±0.7)	8.8(参考)	11.91(参考)	M5×0.8(JIS2級)	8(-0.13～0)	オープン				取扱い終了	代替品有
36573914	RBTL-8E	8(H7)	22(±0.5)	42(±0.5)	9(±0.13)	25(±0.7)	12.7(参考)	17.46(参考)	M8×1.25(JIS2級)	12(-0.13～0)	オープン				取扱い終了	代替品有
36573923	RBTL-10E	10(H7)	26(±0.5)	48(±0.5)	10.5(±0.13)	29(±0.7)	15.2(参考)	20.64(参考)	M10×1.5(JIS2級)	14(-0.13～0)	オープン				取扱い終了	代替品有
36573932	RBTL-12E	12(H7)	30(±0.5)	54(±0.5)	12(±0.13)	33(±0.7)	17.6(参考)	23.81(参考)	M12×1.75(JIS2級)	16(-0.13～0)	オープン				取扱い終了	代替品有
36573957	RBTL-16E	16(H7)	38(±0.5)	66(±0.5)	15(±0.13)	40(±0.7)	19.4(参考)	28.58(参考)	M16×2.0(JIS2級)	21(-0.13～0)	オープン				取扱い終了	代替品有
36573984	RBTL-22E	22(H7)	50(±0.5)	84(±0.5)	20(±0.13)	51(±0.7)	25.8(参考)	38.1(参考)	M22×1.5(JIS2級)	28(-0.13～0)	オープン				取扱い終了	代替品有
36573871	RBTL-3E	3(H7)	12(±0.5)	27(±0.5)	4.5(±0.13)	15(±0.7)	6.8(参考)	9.04(参考)	M3×0.5(JIS2級)	6(-0.13～0)	オープン				取扱い終了
