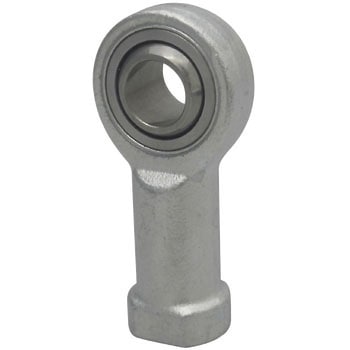

ロッドエンドめねじテフロンタイプ3ピース左ネジ

ロッドエンドのボディの中にスフェリカルを組み込んで構成されています。
ボディ材料としては主としてクロムモリブデン鋼等を用い硬度はHRC35、引張りの強さで980N/mm²{100kgf/mm²}以上といった強度を有しています。
また、スフェリカルのレース材料は用途に応じて最も適したものを選定できるため3ピースロッドエッジは性能要求のきびしい箇所に広く利用されます。

タイプ左ねじ RoHS指令(10物質対応)対応内容量1個

お気に入りに追加

9件中 1～9件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 HRTL-6 HRTL-8 HRTL-10 HRTL-12 HRTL-14 HRTL-16 HRTL-18 HRTL-20 HRTL-22	寸法B(Φmm) 選択解除 6(H7)8(H7)10(H7)12(H7)14(H7)16(H7)18(H7)20(H7)22(H7)	寸法C(mm) 選択解除 4.5(+0.2 -0.7)6.5(+0.2 -0.7)7.5(+0.2 -0.7)9.5(+0.2 -0.7)10(+0.2 -0.7)12(+0.2 -0.7)	寸法D(Φmm) 選択解除 20.5(±0.5)23(±0.5)26(±0.5)34(±0.5)36(±0.5)39(±0.5)43(±0.5)45(±0.5)52(±0.5)	寸法F(mm) 選択解除 37(±0.5)41(±0.5)46(±0.5)57(±0.5)60(±0.5)63.5(±0.5)74(±0.5)76(±0.5)85(±0.5)	寸法H(mm) 選択解除 8.25(±0.13)8.75(±0.13)10.75(±0.13)13.25(±0.13)14.25(±0.13)15.25(±0.13)16.3(±0.13)19.3(±0.13)	寸法L(mm) 選択解除 19(±0.7)22(±0.7)24(±0.7)32(±0.7)33(±0.7)35(±0.7)40(±0.7)41(±0.7)47(±0.7)	寸法N(mm) 選択解除 10.8(±0.5)12.5(±0.5)14(±0.5)18.5(±0.5)19(±0.5)22(±0.5)24(±0.5)25(±0.5)28(±0.5)	寸法O(Φmm) 選択解除 7.8(参考)10.9(参考)12.2(参考)15.4(参考)18.9(参考)19.2(参考)20.4(参考)22.9(参考)27.1(参考)	寸法P(mm) 選択解除 15(±0.5)17(±0.5)19(±0.5)24(±0.5)27(±0.5)30(±0.5)36(±0.5)	寸法S(mm) 選択解除 12(±0.25)14(±0.25)15(±0.25)20(±0.25)23(±0.25)26(±0.25)30(±0.25)	寸法SΦDB(mm) 選択解除 13.49(参考)15.48(参考)17.46(参考)22.22(参考)25.4(参考)26.99(参考)28.58(参考)31.75(参考)34.92(参考)	寸法TH(mm) 選択解除 M6×1.0(JIS2級)M8×1.25(JIS2級)M10×1.5(JIS2級)M12×1.75(JIS2級)M14×2.0(JIS2級)M16×2.0(JIS2級)M18×1.5(JIS2級)M20×1.5(JIS2級)M22×1.5(JIS2級)	寸法W(Φmm) 選択解除 11(-0.13～0)12.5(-0.13～0)16(-0.13～0)17(-0.13～0)19(-0.13～0)20(-0.13～0)22(-0.13～0)	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
36574081	HRTL-6	6(H7)	4.5(+0.2 -0.7)	20.5(±0.5)	37(±0.5)	8.75(±0.13)	19(±0.7)	10.8(±0.5)	7.8(参考)	15(±0.5)	12(±0.25)	13.49(参考)	M6×1.0(JIS2級)	11(-0.13～0)	オープン	￥3,698	￥3,698	￥4,068 （税込）	5日以内出荷
36574097	HRTL-8	8(H7)	6.5(+0.2 -0.7)	23(±0.5)	41(±0.5)	8.25(±0.13)	22(±0.7)	12.5(±0.5)	10.9(参考)	17(±0.5)	14(±0.25)	15.48(参考)	M8×1.25(JIS2級)	11(-0.13～0)	オープン	￥4,398	￥4,398	￥4,838 （税込）	当日出荷
36574106	HRTL-10	10(H7)	6.5(+0.2 -0.7)	26(±0.5)	46(±0.5)	10.75(±0.13)	24(±0.7)	14(±0.5)	12.2(参考)	19(±0.5)	15(±0.25)	17.46(参考)	M10×1.5(JIS2級)	12.5(-0.13～0)	オープン	￥4,598	￥4,598	￥5,058 （税込）	当日出荷
36574115	HRTL-12	12(H7)	6.5(+0.2 -0.7)	34(±0.5)	57(±0.5)	13.25(±0.13)	32(±0.7)	18.5(±0.5)	15.4(参考)	24(±0.5)	20(±0.25)	22.22(参考)	M12×1.75(JIS2級)	16(-0.13～0)	オープン	￥4,998	￥4,998	￥5,498 （税込）	5日以内出荷
36574124	HRTL-14	14(H7)	7.5(+0.2 -0.7)	36(±0.5)	60(±0.5)	14.25(±0.13)	33(±0.7)	19(±0.5)	18.9(参考)	24(±0.5)	20(±0.25)	25.4(参考)	M14×2.0(JIS2級)	17(-0.13～0)	オープン	￥6,498	￥6,498	￥7,148 （税込）	5日以内出荷
36574133	HRTL-16	16(H7)	9.5(+0.2 -0.7)	39(±0.5)	63.5(±0.5)	15.25(±0.13)	35(±0.7)	22(±0.5)	19.2(参考)	27(±0.5)	23(±0.25)	26.99(参考)	M16×2.0(JIS2級)	19(-0.13～0)	オープン	￥13,980	￥13,980	￥15,378 （税込）	5日以内出荷
36574142	HRTL-18	18(H7)	10(+0.2 -0.7)	43(±0.5)	74(±0.5)	16.3(±0.13)	40(±0.7)	24(±0.5)	20.4(参考)	30(±0.5)	26(±0.25)	28.58(参考)	M18×1.5(JIS2級)	20(-0.13～0)	オープン	￥14,980	￥14,980	￥16,478 （税込）	5日以内出荷
36574151	HRTL-20	20(H7)	10(+0.2 -0.7)	45(±0.5)	76(±0.5)	16.3(±0.13)	41(±0.7)	25(±0.5)	22.9(参考)	30(±0.5)	26(±0.25)	31.75(参考)	M20×1.5(JIS2級)	22(-0.13～0)	オープン	￥18,980	￥18,980	￥20,878 （税込）	5日以内出荷
36574167	HRTL-22	22(H7)	12(+0.2 -0.7)	52(±0.5)	85(±0.5)	19.3(±0.13)	47(±0.7)	28(±0.5)	27.1(参考)	36(±0.5)	30(±0.25)	34.92(参考)	M22×1.5(JIS2級)	22(-0.13～0)	オープン	￥36,980	￥36,980	￥40,678 （税込）	5日以内出荷
