ジョーフレックスカップリング Lシリーズ ハブ

ジョーフレックスカップリング Lシリーズ ハブ - 椿本チエイン
(1件のレビュー)

・モータ直結用に最適
高速、低トルクに適したデザインは、汎用モータの各サイズに対応しており、4極モータで45kwまで、2極モータで110kwの範囲でご使用できます。
・選べるインサート
各サイズとも、S、M、Hの3タイプを標準化。用途に応じ、インサートの種類を選択できます。
・コンパクト・軽量
モータ直結用として選定した場合、同等のJISフランジ形たわみ軸継手として比較して、外径は約1/2、重量は約1/10~1/2となり、コンパクト、軽量化をはかれます。
・シンプルな構造
部品は3つだけですから、故障が少なく、部品交換も容易です。
・すぐれた耐環境性
耐油性、耐薬品性などについては、インサートを選択することで対応が可能です。
・広い使用温度範囲
Hタイプは-50~120℃の温度範囲でご使用できます。従来のゴムカップリングでは使用できなかった、低温あるいは高温でも使用可能です。
・大きい許容ミスアライメント
JISフランジ形たわみ軸継手と比較して、許容平行誤差で約2倍、許容角度誤差で約6倍の能力があります。
・取扱いが簡単
ハブの爪とインサートで連結する構造ですから、軸方向の移動だけで連結・分離ができます。
・メッキ仕様
ウレタン、ハイトレルのインサートにマッチしたハブで、耐食性にすぐれています。

種類
関連商品
内容量
1個
全144種類を絞り込む

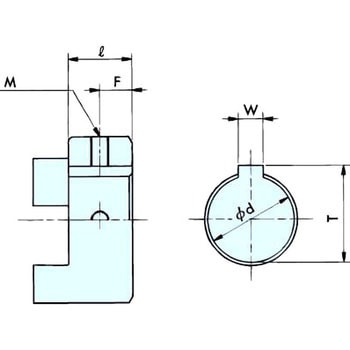

品番
軸穴径d1(Φmm)
外径D(Φmm)
寸法l(mm)
144種類すべて表示中
注文コード
品番
外径D(Φmm)
寸法F(mm)
寸法l(mm)
キー溝深さT(mm)
キー溝幅W(mm)
軸穴径d1(Φmm)
参考基準価格 (税別)販売価格(税別)販売価格(税込)
出荷目安
数量
36772093L035-HUB-RB15.936.7--9.5
¥309
¥299
¥329(税込)
3日以内出荷
返品不可
36772102L035-HUB-00515.936.7--5
¥688
¥679
¥747(税込)
5日以内出荷
返品不可
36772111L035-HUB-00615.936.7--6
¥688
¥679
¥747(税込)
3日以内出荷
返品不可
36772127L035-HUB-00815.936.7--8
¥688
¥679
¥747(税込)
翌々日出荷
返品不可
36772136L050-HUB-RB27.4815.9--16(最大)
¥413
¥399
¥439(税込)
5日以内出荷
返品不可
36772145L050-HUB-01027.4815.9--10
¥980
¥949
¥1,044(税込)
翌々日出荷
返品不可
36772154L050-HUB-01127.4815.9--11
¥980
¥949
¥1,044(税込)
5日以内出荷
返品不可
36772163L050-HUB-012J27.4815.913.8412
¥980
¥949
¥1,044(税込)
翌々日出荷
返品不可
36772181L050-HUB-014JN27.4815.916.3514
¥980
¥949
¥1,044(税込)
3日以内出荷
返品不可
36772206L050-HUB-015J27.4815.917.3515
¥980
¥949
¥1,044(税込)
翌々日出荷
返品不可
36772224L050-HUB-016J27.4815.918.3516
¥980
¥949
¥1,044(税込)
3日以内出荷
返品不可
36772242L070-HUB-RB34.59.519--19.0(20.0)(最大)
¥464
¥449
¥494(税込)
翌々日出荷
返品不可
36772267L070-HUB-012J34.59.51913.8412
¥1,080
¥999
¥1,099(税込)
翌々日出荷
返品不可
36772285L070-HUB-014JN34.59.51916.3514
¥1,080
¥999
¥1,099(税込)
3日以内出荷
返品不可
36772303L070-HUB-015J34.59.51917.3515
¥1,080
¥999
¥1,099(税込)
9日以内出荷
返品不可
36772321L070-HUB-016J34.59.51918.3516
¥1,080
¥999
¥1,099(税込)
翌々日出荷
返品不可
36772337L070-HUB-016E34.59.51918516
¥1,080
¥999
¥1,099(税込)
5日以内出荷
返品不可
36772346L070-HUB-018J34.59.51920.8618
¥1,080
¥999
¥1,099(税込)
翌々日出荷
返品不可
36772364L070-HUB-019JN34.59.51921.8619
¥1,080
¥999
¥1,099(税込)
翌々日出荷
返品不可
36772382L070-HUB-020J34.59.51922.8620
¥1,080
¥999
¥1,099(税込)
翌々日出荷
返品不可
36772391L070-HUB-020E34.59.51922520
¥1,080
¥999
¥1,099(税込)
5日以内出荷
返品不可
36772407L075-HUB-RB44.510.520.6--26(最大)
¥688
¥679
¥747(税込)
翌々日出荷
返品不可
36772416L075-HUB-01144.510.520.6--11
¥1,310
¥1,298
¥1,428(税込)
5日以内出荷
返品不可
36772425L075-HUB-014JN44.510.520.616.3514
¥1,310
¥1,298
¥1,428(税込)
翌々日出荷
返品不可
36772434L075-HUB-014EN44.510.520.616514
¥1,310
¥1,298
¥1,428(税込)
5日以内出荷
返品不可
36772443L075-HUB-015E44.510.520.617515
¥1,310
¥1,298
¥1,428(税込)
5日以内出荷
返品不可
36772452L075-HUB-015J44.510.520.617.3515
¥1,310
¥1,298
¥1,428(税込)
翌々日出荷
返品不可
36772477L075-HUB-016J44.510.520.618.3516
¥1,310
¥1,298
¥1,428(税込)
翌々日出荷
返品不可
36772486L075-HUB-018J44.510.520.620.8618
¥1,310
¥1,298
¥1,428(税込)
翌々日出荷
返品不可
36772504L075-HUB-019JN44.510.520.621.8619
¥1,310
¥1,298
¥1,428(税込)
翌々日出荷
返品不可
36772522L075-HUB-020J44.510.520.622.8620
¥1,310
¥1,298
¥1,428(税込)
翌々日出荷
返品不可
36772547L075-HUB-022J44.510.520.624.8622
¥1,310
¥1,298
¥1,428(税込)
当日出荷
36772556L075-HUB-022E44.510.520.625722
¥1,310
¥1,298
¥1,428(税込)
9日以内出荷
返品不可
36772565L075-HUB-024JN44.510.520.627.3824
¥1,310
¥1,298
¥1,428(税込)
翌々日出荷
返品不可
36772583L075-HUB-025J44.510.520.628.3825
¥1,310
¥1,298
¥1,428(税込)
翌々日出荷
返品不可
36772592L075-HUB-025E44.510.520.628725
¥1,310
¥1,298
¥1,428(税込)
5日以内出荷
返品不可
36772601L090-HUB-RB53.610.520.6--29(最大)
¥842
¥819
¥901(税込)
翌々日出荷
返品不可
36772617L090-HUB-14JN53.610.520.616.3514
¥1,530
¥1,498
¥1,648(税込)
5日以内出荷
返品不可
36772626L090-HUB-019JN53.610.520.621.8619
¥1,530
¥1,498
¥1,648(税込)
翌々日出荷
返品不可
36772644L090-HUB-020J53.610.520.622.8620
¥1,530
¥1,498
¥1,648(税込)
翌々日出荷
返品不可
36772653L090-HUB-020E53.610.520.622520
¥1,530
¥1,498
¥1,648(税込)
5日以内出荷
返品不可
36772662L090-HUB-022J53.610.520.624.8622
¥1,530
¥1,498
¥1,648(税込)
翌々日出荷
返品不可
36772687L090-HUB-024JN53.610.520.627.3824
¥1,530
¥1,498
¥1,648(税込)
3日以内出荷
返品不可
36772705L090-HUB-025J53.610.520.628.3825
¥1,530
¥1,498
¥1,648(税込)
翌々日出荷
返品不可
36772723L090-HUB-028JN53.610.520.631.3828
¥1,530
¥1,498
¥1,648(税込)
翌々日出荷
返品不可
36772741L099-HUB-RB64.313.527--35(最大)
¥1,830
¥1,798
¥1,978(税込)
翌々日出荷
返品不可
36772757L099-HUB-19JN64.313.52721.8619
¥2,590
¥2,498
¥2,748(税込)
5日以内出荷
返品不可
36772766L099-HUB-22J64.313.52724.8622
¥2,590
¥2,498
¥2,748(税込)
5日以内出荷
返品不可
36772784L099-HUB-024JN64.313.52727.3824
¥2,590
¥2,498
¥2,748(税込)
翌々日出荷
返品不可
36772793L099-HUB-025J64.313.52728.3825
¥2,590
¥2,498
¥2,748(税込)
翌々日出荷
返品不可
各品番毎の詳細は注文コードをクリックしてください

カテゴリ

購買の手間を削減したい、経費精算を楽にしたい。そんなお悩み解決します

商品レビュー

平均満足度:
総レビュー件数:1 件
毎月抽選で1,000名様に500円クーポンをプレゼント!商品レビューを投稿する
対象商品 : 36772477
2018-01-06
用途: ミキサーのポンプ駆動

穴加工もφ16と小さく、特にキー溝が5㎜なので加工がやりにくい。
加工込みなので手間が省ける。

1人が参考にしています
