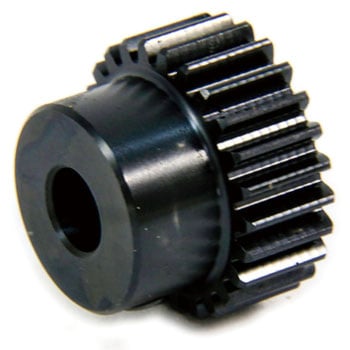

SS 平歯車 モジュール1



SS 平歯車 モジュール1 5.00 (8件の商品レビュー)

・モジュール、歯数等を豊富に取り揃え、低価格で応用性に富んでいます。
モジュール
1
種別
平歯車
材質
S45C
表面処理
黒染
圧力角(°)
20
歯形
並歯
精度等級
JIS N8級(JIS B 1702-1:1998)、旧JIS 4級(JIS B 1702:1976)
歯面硬度
194HB以下
歯面仕上げ
切削
バックラッシ(mm)
0.08〜0.18
公差A
H7
歯切基準面
内容量
1個
注意
※商品画像は代表画像となります。形状は必ず寸法図および各数値にてご確認下さい。
※数量1で注文された場合、1個でのお届けになります。2個(ペア)でのお届けではありませんので、ご注意ください。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
147 件中 1 - 50 件
注文
コード

品番
歯数
ボス径B(Φmm)
歯幅E(mm)
ウェブ厚H(mm)
リム径I(Φmm)
基準円直径C(Φmm)
歯先円直径D(Φmm)
穴径A(Φmm)
ねじ穴J(Φmm)
ボス長F(mm)
全長G(mm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
36826176 SS1-15A
CADデータ
15 17 10 - - 15 17 5 4 20 30 ¥610
¥519 1 ¥519
欠品中
36826185 SS1-15B
CADデータ
15 17 10 - - 15 17 6 4 20 30 ¥610
¥519 1 ¥519
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
36826203 SS1-16A
CADデータ
16 18 10 - - 16 18 5 4 20 30 ¥620
¥549 1 ¥549
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
36826212 SS1-16B
CADデータ
16 18 10 - - 16 18 6 4 20 30 ¥620
¥549 1 ¥549
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
36826264 SS1-18B
CADデータ
18 20 10 - - 18 20 8 4 20 30 ¥640
¥569 1 ¥569
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
36826282 SS1-19A
CADデータ
19 21 10 - - 19 21 8 4 20 30 ¥650
¥569 1 ¥455
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
返品不可
36826307 SS1-20A
CADデータ
20 16 10 - - 20 22 5 5 10 20 ¥670
¥569 1 ¥569
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
36826316 SS1-20B
CADデータ
20 16 10 - - 20 22 6 5 10 20 ¥670
¥569 1 ¥569
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
36826325 SS1-20C
CADデータ
20 16 10 - - 20 22 8 5 10 20 ¥670
¥569 1 ¥569
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
36826361 SS1-22A
CADデータ
22 18 10 - - 22 24 8 5 10 20 ¥690
¥599 1 ¥599
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
36826404 SS1-24A
CADデータ
24 20 10 - - 24 26 6 5 10 20 ¥700
¥609 1 ¥609
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
36826422 SS1-24C
CADデータ
24 20 10 - - 24 26 10 5 10 20 ¥930
¥789 1 ¥789
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
36826447 SS1-25A
CADデータ
25 20 10 - - 25 27 6 5 10 20 ¥710
¥609 1 ¥487
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
36826456 SS1-25B
CADデータ
25 20 10 - - 25 27 8 5 10 20 ¥710
¥609 1 ¥609
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
36826465 SS1-25C
CADデータ
25 20 10 - - 25 27 10 5 10 20 ¥930
¥789 1 ¥789
出荷目安:11日
返品不可
36826587 SS1-30A
CADデータ
30 25 10 - - 30 32 6 5 10 20 ¥770
¥659 1 ¥659
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
36826596 SS1-30B
CADデータ
30 25 10 - - 30 32 8 5 10 20 ¥770
¥659 1 ¥659
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
36826605 SS1-30C
CADデータ
30 25 10 - - 30 32 10 5 10 20 ¥1,000
¥839 1 ¥839
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
36826614 SS1-30D
CADデータ
30 25 10 - - 30 32 12 5 10 20 ¥1,000
¥839 1 ¥839
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
36826632 SS1-32A
CADデータ
32 26 10 - - 32 34 8 5 10 20 ¥820
¥699 1 ¥699
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
36826657 SS1-32C
CADデータ
32 26 10 - - 32 34 12 5 10 20 ¥1,050
¥889 1 ¥711
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
36826772 SS1-40A
CADデータ
40 35 10 - - 40 42 8 5 10 20 ¥1,020
¥879 1 ¥703
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
36826781 SS1-40B
CADデータ
40 35 10 - - 40 42 10 5 10 20 ¥1,250
¥1,190 1 ¥1,190
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
36826797 SS1-40C
CADデータ
40 35 10 - - 40 42 12 5 10 20 ¥1,250
¥1,190 1 ¥952
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
36826851 SS1-45A
CADデータ
45 35 10 - - 45 47 8 5 10 20 ¥1,160
¥939 1 ¥939
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
36826867 SS1-45B
CADデータ
45 35 10 - - 45 47 10 5 10 20 ¥1,390
¥1,290 1 ¥1,290
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
36826876 SS1-45C
CADデータ
45 35 10 - - 45 47 12 5 10 20 ¥1,390
¥1,290 1 ¥1,290
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
36826946 SS1-50A
CADデータ
50 35 10 - - 50 52 8 5 10 20 ¥1,280
¥1,190 1 ¥1,190
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
36826955 SS1-50B
CADデータ
50 35 10 - - 50 52 10 5 10 20 ¥1,500
¥1,390 1 ¥1,112
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
36827104 SS1-60B
CADデータ
60 35 10 - - 60 62 12 5 10 20 ¥1,770
¥1,690 1 ¥1,352
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
36827113 SS1-60C
CADデータ
60 35 10 - - 60 62 15 5 10 20 ¥1,770
¥1,690 1 ¥1,690
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
36827357 SS1-80A
CADデータ
80 40 10 - - 80 82 12 5 10 20 ¥2,520
¥2,290 1 ¥1,832
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
36827411 SS1-85A
CADデータ
85 40 10 - - 85 87 12 5 10 20 ¥2,680
¥2,390 1 ¥1,912
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
返品不可
36826167 SS1-15 15 17 10 - - 15 17 8 - 20 30 ¥410
廃番 代替品有
36826194 SS1-16 16 18 10 - - 16 18 8 - 20 30 ¥420
廃番 代替品有
36826221 SS1-17 17 19 10 - - 17 19 8 - 20 30 ¥440
廃番 代替品有
36826237 SS1-17A
CADデータ
17 19 10 - - 17 19 8 4 20 30 ¥630
廃番
36826246 SS1-18 18 20 10 - - 18 20 8 - 20 30 ¥450
廃番 代替品有
36826255 SS1-18A
CADデータ
18 20 10 - - 18 20 6 4 20 30 ¥640
廃番
36826273 SS1-19 19 21 10 - - 19 21 8 - 20 30 ¥460
廃番 代替品有
36826291 SS1-20 20 16 10 - - 20 22 8 - 10 20 ¥470
廃番 代替品有
36826334 SS1-21 21 17 10 - - 21 23 8 - 10 20 ¥480
廃番 代替品有
36826343 SS1-21A
CADデータ
21 17 10 - - 21 23 8 5 10 20 ¥680
返品不可 廃番
36826352 SS1-22 22 18 10 - - 22 24 8 - 10 20 ¥490
廃番 代替品有
36826377 SS1-23 23 18 10 - - 23 25 8 - 10 20 ¥490
廃番 代替品有
36826386 SS1-23A
CADデータ
23 18 10 - - 23 25 8 5 10 20 ¥690
返品不可 廃番
36826395 SS1-24 24 20 10 - - 24 26 8 - 10 20 ¥500
廃番 代替品有
36826413 SS1-24B
CADデータ
24 20 10 - - 24 26 8 5 10 20 ¥700
返品不可 廃番
36826431 SS1-25 25 20 10 - - 25 27 8 - 10 20 ¥500
廃番 代替品有
36826474 SS1-26 26 22 10 - - 26 28 8 - 10 20 ¥530
廃番 代替品有
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





相当品がございます、是非ご確認ください。

旧注文コード
品番
  新注文コード
品番
    理由
36826167
SS1-15
07139237
SS1-15
SS1-15 SS平歯車 小原歯車工業(KHK) 07139237 SS平歯車
小原歯車工業(KHK) 1個
¥419
注文コードが変更になりました。
36826194
SS1-16
07139246
SS1-16
SS1-16 SS平歯車 小原歯車工業(KHK) 07139246 SS平歯車
小原歯車工業(KHK) 1個
¥429
注文コードが変更になりました。
36826221
SS1-17
07139255
SS1-17
SS1-17 SS平歯車 小原歯車工業(KHK) 07139255 SS平歯車
小原歯車工業(KHK) 1個
¥429
注文コードが変更になりました。
36826246
SS1-18
07139264
SS1-18
SS1-18 SS平歯車 小原歯車工業(KHK) 07139264 SS平歯車
小原歯車工業(KHK) 1個
¥439
注文コードが変更になりました。
36826273
SS1-19
07139273
SS1-19
SS1-19 SS平歯車 小原歯車工業(KHK) 07139273 SS平歯車
小原歯車工業(KHK) 1個
¥449
注文コードが変更になりました。
36826291
SS1-20
07139282
SS1-20
SS1-20 SS平歯車 小原歯車工業(KHK) 07139282 SS平歯車
小原歯車工業(KHK) 1個
¥459
注文コードが変更になりました。
36826334
SS1-21
07139291
SS1-21
SS1-21 SS平歯車 小原歯車工業(KHK) 07139291 SS平歯車
小原歯車工業(KHK) 1個
¥469
注文コードが変更になりました。
36826352
SS1-22
07139307
SS1-22
SS1-22 SS平歯車 小原歯車工業(KHK) 07139307 SS平歯車
小原歯車工業(KHK) 1個
¥479
注文コードが変更になりました。
36826377
SS1-23
07139316
SS1-23
SS1-23 SS平歯車 小原歯車工業(KHK) 07139316 SS平歯車
小原歯車工業(KHK) 1個
¥479
注文コードが変更になりました。
36826395
SS1-24
07139325
SS1-24
SS1-24 SS平歯車 小原歯車工業(KHK) 07139325 SS平歯車
小原歯車工業(KHK) 1個
¥489
注文コードが変更になりました。
36826431
SS1-25
07139334
SS1-25
SS1-25 SS平歯車 小原歯車工業(KHK) 07139334 SS平歯車
小原歯車工業(KHK) 1個
¥489
注文コードが変更になりました。
36826474
SS1-26
07139343
SS1-26
SS1-26 SS平歯車 小原歯車工業(KHK) 07139343 SS平歯車
小原歯車工業(KHK) 1個
¥519
注文コードが変更になりました。

平均満足度: 5.00  総レビュー件数: 8 商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: 機械部品用

精度が高く問題なく使える。数年間使わず放置した物も劣化無く使えた。

これは注文コード 36826955 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-06-16]

満足度: 5

用途: 回転看板モーター修理時

回転看板のモータに付いていた歯車が経たり回らなくなりました。
規格も細かく載っており代替品があったので早速発注。
サイズもバッチリ!!何事も無かったかのように回り出しました。

これは注文コード 36826404 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2017-07-12]

満足度: 5

用途: 趣味の新エンジンづくり

歯車自体には満足しています。また歯数、モジュール値、径、厚み等種々組み合わせることができていいと思います。ただ、平歯車と同時に、内歯車との組み合わせには限りがあるようで、若干苦労しました。

これは注文コード 36826781 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2015-11-25]

満足度: 5

用途: 焙煎機

精密な加工精度の完成品で、思った通りのパーツでした。

これは注文コード 36826361 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2015-12-17]

満足度: 5

用途: 印刷機の矯正ギア

印刷の矯正ギアとして使用していますが機械メーカーにサイズごとに製造させていました
きせいひんでそろえられたのでありがたいが揃えられたのでありがたかったのですが内径がφ12・20で外径の大きいものがあれば有難いです。

これは注文コード 36827052 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2015-09-05]

満足度: 5

用途: ロボット制作

KHKの製品はよく使わせていただいております。
とても良い商品です。

これは注文コード 36826316 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2015-11-29]

満足度: 5

用途: 回転機器に使用

回転数を適正にするため 使用感はokです。

これは注文コード 36827095 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 加藤模型 様 [2015-03-08]

満足度: 5 (このレビューは、1人が参考にしています。)

用途: 部品ですので、

メーカー品ですので間違いないです。

センターの穴が開いていない物もあれば、うれしいです

これは注文コード 36826185 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2013-01-06]
