FB形 樹脂製コントロールBOX
保護構造IP65の軽量樹脂ボックス。
穴あきタイプは、Φ22コントロールユニットの取付けが可能。
穴の大きさや配置が自由に加工できる穴なしタイプもご用意。
穴なしタイプは、端子台を内部に取り付けて、中継ボックスとして利用可能。
ボックスの取付けは、直付け/裏面取付け/フック取付け/アルミフレーム取付けの4種類。
- 適合機種
- HW/TW/XWシリーズコントロールユニットおよびアクセサリ(IDEC製)
- 材質
- カバー・ベース：ポリカーボネート(UL94V-0)、カバー取付ねじ：ステンレス

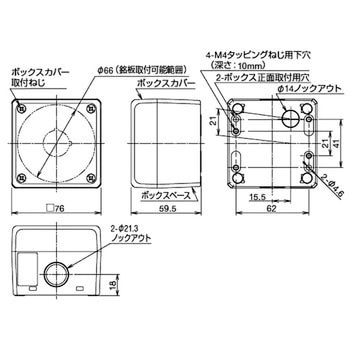

- 幅(mm)
- 76
- 奥行(mm)
- 59.5
- 保護構造
- IP65(適合機種搭載時)、NEMA Type 4X Indoor Use Only(NEMA Type 4X適合機種搭載時)、NEMA Type 1(Type 4X 非適合機種搭載時)
- 適合規格
- IEC/EN60529、UL508、UL50、CSA C22.2 No.14、CSA C22.2 No.94
- 相対湿度
- 45～85%RH(ただし、結露しないこと)
- 使用環境
- 汚染度3
- 使用周囲温度(℃)
- -25～60(ただし、氷結しないこと)
- 取付穴径(Φmm)
- 22
- 保存温度範囲(℃)
- -40～80(ただし、氷結しないこと)
- 感電保護クラス
- ClassⅡ(適合機種搭載時)
- 内容量
- 1台
注意
※仕様値は、コントロールボックス単体の場合です。取り付けるコントロールユニットの仕様については、各コントロールユニットの仕様をご覧ください。※取付コントロールユニットおよびアクセサリは、ボックスの取付穴ピッチ、有効奥行寸法および取付部厚み(3mm)に適合するものを選定してください。
全7種類を絞り込む
高さ(mm)
取付穴数
色
質量(g)
キャビネット / プラボックス の新着商品
カテゴリ
商品レビュー
対象商品 : 37632323
2021-12-06
用途: 操作スイッチの取り付け
製造業
配線しやすい丁度良いサイズです。ベースの箱が黒一択なので各色選べられる様になればデザイン良く装置が仕上がると思うのですが。
対象商品 : 37632262
2021-03-05
用途: 別置きの非常停止SWとして使用。
製造業
別置きの非常停止SWとして２系統の停止回路を同時に作動させるため2Bの非常停止ボタンスイッチと組み合わせての使用。
そのようなセット物がなかったので組み立てて使用したが大変助かった。
対象商品 : 37632296
2017-10-22
用途: スイッチ､ﾊﾟｲﾛｯﾄﾗﾝﾌﾟの取付
光進産業 様（建設業・工事業）
他のスイッチボックスよりも出っ張らず、良いです。トランス付きパイロットﾗﾝﾌﾟ、2段以上のスイッチは、奥行きが足りず取付けられない事が多いです
1人が参考にしています
対象商品 : 37632262
2017-08-18
用途: 製造ラインで、機械停止回路追加改造工事に使用
制御回路専門の電気工事をしていますが、このサイズは、他メーカーには、無い！。コンパクトで
使いやすい。もう少し深さの有るものが、ほしい。
