SRHFD ラック(両端面・取付穴加工) S45C製

Name: SRHFD ラック(両端面・取付穴加工)
Brand: KHK(小原歯車工業)

ヘリカルラックでかみ合い率が大きく、騒音や振動の対策に効果があります。

種別ラック材質S45C 表面処理黒染取付穴数6 内容量1個

4件中 1～4件各品番毎の詳細は注文コードをクリックしてください

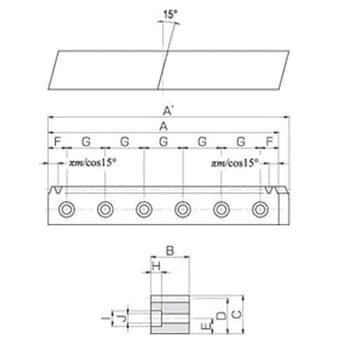

注文コード	品番選択解除 SRHFD2-1000L SRHFD2-1000R SRHFD3-1000L SRHFD3-1000R	寸法A'(mm) 選択解除 1001.94 1004.62	寸法A(mm) 選択解除 995.24	歯幅B(mm) 選択解除 25 35	寸法E(mm) 選択解除 10 14	寸法F(mm) 選択解除 47.62	寸法G(mm) 選択解除 180	寸法H(mm) 選択解除 7 10.8	寸法I(mm) 選択解除 11 17.5	寸法J(mm) 選択解除 7 11	高さ(C)(mm) 選択解除 25 35	かみあい高さD(mm) 選択解除 23 32	モジュール選択解除 2 3	歯数選択解除 102 153	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
38000724	SRHFD2-1000R CADデータダウンロード	1001.94	995.24	25	10	47.62	180	7	11	7	25	23	2	153	￥21,200	￥19,980	￥19,980	￥21,978 （税込）	3日以内出荷返品不可
38000733	SRHFD2-1000L CADデータダウンロード	1001.94	995.24	25	10	47.62	180	7	11	7	25	23	2	153	￥21,200	￥19,980	￥19,980	￥21,978 （税込）	3日以内出荷返品不可
38000742	SRHFD3-1000R CADデータダウンロード	1004.62	995.24	35	14	47.62	180	10.8	17.5	11	35	32	3	102	￥35,600	￥32,980	￥32,980	￥36,278 （税込）	3日以内出荷返品不可
38000751	SRHFD3-1000L CADデータダウンロード	1004.62	995.24	35	14	47.62	180	10.8	17.5	11	35	32	3	102	￥35,600	￥32,980	￥32,980	￥36,278 （税込）	3日以内出荷返品不可
