PN ねじ歯車 (スパイラルギヤ)

Name: PN ねじ歯車 (スパイラルギヤ)
Brand: KHK(小原歯車工業)

材料にMCナイロンを採用した軽量製品で、無潤滑でも使用できます。

種別ねじ歯車(スパイラルギヤ) 材質MC901 形状S1 内容量1個

お気に入りに追加

32件中 1～32件各品番毎の詳細は注文コードをクリックしてください

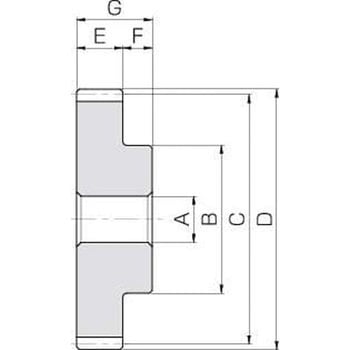

注文コード	品番選択解除 PN1.5-10L PN1.5-10R PN1.5-13L PN1.5-13R PN1.5-15L PN1.5-15R PN1.5-20L PN1.5-20R PN2-10L PN2-10R PN2-13L PN2-13R PN2-15L PN2-15R PN2-20L PN2-20R PN2.5-10L PN2.5-10R PN2.5-13L PN2.5-13R PN2.5-15L PN2.5-15R PN2.5-20L PN2.5-20R PN3-10L PN3-10R PN3-13L PN3-13R PN3-15L PN3-15R PN3-20L PN3-20R	ボス径B(Φmm) 選択解除 16 22 23 25 26 30 34 35 40 45 50 60	歯幅E(mm) 選択解除 15 20 22 25	基準円直径C(Φmm) 選択解除 21.21 27.58 28.28 31.82 35.36 36.77 42.43 45.96 53.03 55.15 56.57 63.64 70.71 84.85	歯先円直径D(Φmm) 選択解除 24.21 30.58 32.28 34.82 40.36 40.77 45.43 46.43 48.43 50.96 58.03 60.57 61.15 69.64 75.71 90.85	穴径A(Φmm) 選択解除 6 8 10 12 15	ボス長F(mm) 選択解除 10 15 16 18	全長G(mm) 選択解除 25 35 38 43	モジュール選択解除 1.5 2 2.5 3	歯数選択解除 10 13 15 20	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安	数量
38011897	PN2-15L CADデータダウンロード	35	20	42.43	46.43	10	15	35	2	15	￥2,350	￥1,998	￥1,998	￥2,198 （税込）	5日以内出荷返品不可
38011766	PN1.5-10R	16	15	21.21	24.21	6	10	25	1.5	10	￥1,040				取扱い終了	代替品有
38011775	PN1.5-10L	16	15	21.21	24.21	6	10	25	1.5	10	￥1,040				取扱い終了	代替品有
38011784	PN1.5-13R	23	15	27.58	30.58	8	10	25	1.5	13	￥1,430				取扱い終了	代替品有
38011793	PN1.5-13L	23	15	27.58	30.58	8	10	25	1.5	13	￥1,430				取扱い終了	代替品有
38011802	PN1.5-15R	25	15	31.82	34.82	8	10	25	1.5	15	￥1,580				取扱い終了	代替品有
38011811	PN1.5-15L	25	15	31.82	34.82	8	10	25	1.5	15	￥1,580				取扱い終了	代替品有
38011827	PN1.5-20R	30	15	42.43	45.43	10	10	25	1.5	20	￥1,880				取扱い終了	代替品有
38011836	PN1.5-20L	30	15	42.43	45.43	10	10	25	1.5	20	￥1,880				取扱い終了	代替品有
38011845	PN2-10R	22	20	28.28	32.28	10	15	35	2	10	￥1,570				取扱い終了	代替品有
38011854	PN2-10L	22	20	28.28	32.28	10	15	35	2	10	￥1,570				取扱い終了	代替品有
38011863	PN2-13R	30	20	36.77	40.77	10	15	35	2	13	￥1,850				取扱い終了	代替品有
38011872	PN2-13L	30	20	36.77	40.77	10	15	35	2	13	￥1,850				取扱い終了	代替品有
38011881	PN2-15R	35	20	42.43	46.43	10	15	35	2	15	￥1,990				取扱い終了	代替品有
38011906	PN2-20R	45	20	56.57	60.57	12	15	35	2	20	￥2,940				取扱い終了	代替品有
38011915	PN2-20L	45	20	56.57	60.57	12	15	35	2	20	￥2,940				取扱い終了	代替品有
38011942	PN2.5-13R	35	22	45.96	50.96	12	16	38	2.5	13	￥2,420				取扱い終了	代替品有
38011951	PN2.5-13L	35	22	45.96	50.96	12	16	38	2.5	13	￥2,420				取扱い終了	代替品有
38011967	PN2.5-15R	40	22	53.03	58.03	12	16	38	2.5	15	￥2,670				取扱い終了	代替品有
38011976	PN2.5-15L	40	22	53.03	58.03	12	16	38	2.5	15	￥2,670				取扱い終了	代替品有
38011985	PN2.5-20R	60	22	70.71	75.71	12	16	38	2.5	20	￥3,940				取扱い終了	代替品有
38011994	PN2.5-20L	60	22	70.71	75.71	12	16	38	2.5	20	￥3,940				取扱い終了	代替品有
38012003	PN3-10R	34	25	42.43	48.43	12	18	43	3	10	￥2,160				取扱い終了	代替品有
38012012	PN3-10L	34	25	42.43	48.43	12	18	43	3	10	￥2,160				取扱い終了	代替品有
38012046	PN3-15R	50	25	63.64	69.64	15	18	43	3	15	￥3,780				取扱い終了	代替品有
38012055	PN3-15L	50	25	63.64	69.64	15	18	43	3	15	￥3,780				取扱い終了	代替品有
38011924	PN2.5-10R	26	22	35.36	40.36	10	16	38	2.5	10	￥1,760				取扱い終了
38011933	PN2.5-10L	26	22	35.36	40.36	10	16	38	2.5	10	￥1,760				取扱い終了
38012021	PN3-13R	45	25	55.15	61.15	15	18	43	3	13	￥3,000				取扱い終了
38012037	PN3-13L	45	25	55.15	61.15	15	18	43	3	13	￥3,000				取扱い終了
38012064	PN3-20R	60	25	84.85	90.85	15	18	43	3	20	￥5,650				取扱い終了
38012073	PN3-20L	60	25	84.85	90.85	15	18	43	3	20	￥5,650				取扱い終了
