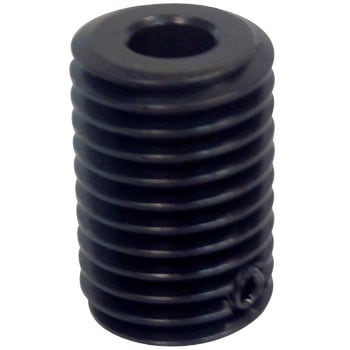

SW ウォーム S45C製

Name: SW ウォーム
Brand: KHK(小原歯車工業)
Rating: 4.67 (3 reviews)

(3件のレビュー)

低価格で応用性のある一般普及タイプのウォームギヤです。

種別ウォーム材質S45C 公差H7 表面処理黒染歯形JIS 3形並歯精度等級KHK W001 4級歯面硬度194HB以下歯車基準断面歯直角歯切基準面穴公差LH7 内容量1個

お気に入りに追加

30件中 1～30件各品番毎の詳細は注文コードをクリックしてください

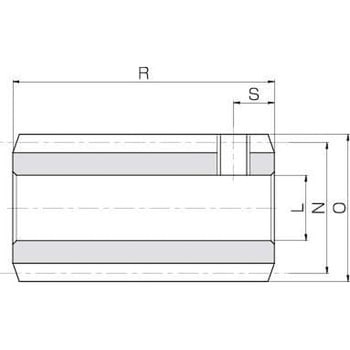

注文コード	品番選択解除 SW0.5-R1 SW0.5-R2 SW0.8-R1 SW0.8-R2 SW1-R1 SW1-R2 SW1.25-R1 SW1.25-R2 SW1.5-R1 SW1.5-R2 SW2-L1 SW2-L2 SW2-R1 SW2-R2 SW2.5-L1 SW2.5-L2 SW2.5-R1 SW2.5-R2 SW3-L1 SW3-L2 SW3-R1 SW3-R2 SW4-L1 SW4-L2 SW4-R1 SW4-R2 SW5-R1 SW5-R2 SW6-R1 SW6-R2	ボス径M(Φmm) 選択解除 20 25 30 35 50 56 64 -	歯幅P(mm) 選択解除 30 32 45 50 70 85 100 -	寸法S(mm) 選択解除 3 5 -	基準円直径N(Φmm) 選択解除 11 14 16 21 25 31 37 44 62 70 80	歯先円直径O(Φmm) 選択解除 12 15.6 18 23.5 28 35 42 50 70 80 92	穴径L(Φmm) 選択解除 5 6(H7)8(H7)12(H7)15(H7)16(H7)22(H7)25(H7)30(H7)	ボス長Q'(左)(mm) 選択解除 20 25 -	ボス長Q(右)(mm) 選択解除 10 14 18 20 25 -	全長R(mm) 選択解除 18 30 32 37 40 46 63 70 95 125 150	モジュール選択解除 0.5 0.8 1 1.25 1.5 2 2.5 3 4 5 6	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安	数量
38012913	SW0.5-R1 CADデータダウンロード	-	-	3	11	12	5	-	-	18	0.5	￥1,070	￥909	￥909	￥1,000 （税込）	当日出荷
38012922	SW0.5-R2 CADデータダウンロード	-	-	3	11	12	5	-	-	18	0.5	￥1,070	￥949	￥949	￥1,044 （税込）	5日以内出荷返品不可
38013175	SW5-R1 CADデータダウンロード	56	85	-	70	80	25(H7)	20	20	125	5	￥13,750	￥12,980	￥12,980	￥14,278 （税込）	翌日出荷
38013193	SW6-R1 CADデータダウンロード	64	100	-	80	92	30(H7)	25	25	150	6	￥18,050	￥16,980	￥16,980	￥18,678 （税込）	4日以内出荷返品不可
38012931	SW0.8-R1	-	-	5	14	15.6	6(H7)	-	-	30	0.8	￥590				取扱い終了	代替品有
38012947	SW0.8-R2	-	-	5	14	15.6	6(H7)	-	-	30	0.8	￥660				取扱い終了	代替品有
38012956	SW1-R1	-	-	5	16	18	6(H7)	-	-	32	1	￥600				取扱い終了	代替品有
38012965	SW1-R2	-	-	5	16	18	6(H7)	-	-	32	1	￥610				取扱い終了	代替品有
38012974	SW1.25-R1	-	-	5	21	23.5	8(H7)	-	-	37	1.25	￥860				取扱い終了	代替品有
38012983	SW1.25-R2	-	-	5	21	23.5	8(H7)	-	-	37	1.25	￥910				取扱い終了	代替品有
38012992	SW1.5-R1	20	30	-	25	28	8(H7)	-	10	40	1.5	￥920				取扱い終了	代替品有
38013001	SW1.5-R2	20	30	-	25	28	8(H7)	-	10	40	1.5	￥960				取扱い終了	代替品有
38013017	SW2-L1	25	32	-	31	35	12(H7)	-	14	46	2	￥1,350				取扱い終了	代替品有
38013026	SW2-L2	25	32	-	31	35	12(H7)	-	14	46	2	￥1,510				取扱い終了	代替品有
38013035	SW2-R1	25	32	-	31	35	12(H7)	-	14	46	2	￥990				取扱い終了	代替品有
38013044	SW2-R2	25	32	-	31	35	12(H7)	-	14	46	2	￥1,050				取扱い終了	代替品有
38013053	SW2.5-L1	30	45	-	37	42	15(H7)	-	18	63	2.5	￥2,170				取扱い終了	代替品有
38013062	SW2.5-L2	30	45	-	37	42	15(H7)	-	18	63	2.5	￥2,270				取扱い終了	代替品有
38013071	SW2.5-R1	30	45	-	37	42	15(H7)	-	18	63	2.5	￥1,870				取扱い終了	代替品有
38013087	SW2.5-R2	30	45	-	37	42	15(H7)	-	18	63	2.5	￥1,970				取扱い終了	代替品有
38013105	SW3-L2	35	50	-	44	50	16(H7)	-	20	70	3	￥2,820				取扱い終了	代替品有
38013114	SW3-R1	35	50	-	44	50	16(H7)	-	20	70	3	￥2,320				取扱い終了	代替品有
38013123	SW3-R2	35	50	-	44	50	16(H7)	-	20	70	3	￥2,400				取扱い終了	代替品有
38013132	SW4-L1	50	70	-	62	70	22(H7)	-	25	95	4	￥6,070				取扱い終了	代替品有
38013141	SW4-L2	50	70	-	62	70	22(H7)	-	25	95	4	￥6,240				取扱い終了	代替品有
38013184	SW5-R2 CADデータダウンロード	56	85	-	70	80	25(H7)	20	20	125	5	￥12,790				取扱い終了
38013202	SW6-R2 CADデータダウンロード	64	100	-	80	92	30(H7)	25	25	150	6	￥16,700				取扱い終了
38013096	SW3-L1	35	50	-	44	50	16(H7)	-	20	70	3	￥2,630				取扱い終了
38013157	SW4-R1	50	70	-	62	70	22(H7)	-	25	95	4	￥5,200				取扱い終了
38013166	SW4-R2	50	70	-	62	70	22(H7)	-	25	95	4	￥5,370				取扱い終了

お気に入りに追加

各品番毎の詳細は注文コードをクリックしてください

伝導部品の新着商品

ウォーム(4級) KHK(小原歯車工業) 税込￥13,178 ￥11,980

DYNA ヘリカルピニオン(インターフェース：カービックプレート) APEX DYNA(アペックスダイナミックス) 税込￥32,978～￥29,980～

KHK スパイラルギヤ KHK(小原歯車工業) 税込￥1,868～￥1,698～

JIS 45Cアタマツキコウバイキー(ヒメノ大阪魂税込￥1,056～￥960～

スーパートルクタイミングベルト S3M形(ポリウレタン) 三ツ星ベルト税込￥681～￥619～ (9)

Vベルト C形レッド三ツ星ベルト税込￥3,188～￥2,898～ (6)

DYNA ストレートラック APEX DYNA(アペックスダイナミックス) 税込￥10,778～￥9,798～

シンJIS S45C リョウマルキー(ヒメノ大阪魂税込￥734～￥667～

MMSG 歯研スパイラルマイタ KHK(小原歯車工業) 税込￥10,998～￥9,998～

KHK CPラック KHK(小原歯車工業) 税込￥21,978～￥19,980～

歯車教育キット KG 税込￥263,780 ￥239,800

シンJIS S45C リョウカクキー(ヒメノ大阪魂税込￥734～￥667～

ヤキイレ S45C JISリョウマルキ- 大阪魂税込￥1,870～￥1,700～

ローラーチェーン 2列モノタロウ税込￥3,839～￥3,490～

キュウJIS S45C アタマツキコウバイキー大阪魂税込￥734～￥667～

SUS シンJIS リョウマルキ- 大阪魂税込￥734～￥667～

DYNA ヘリカルラック APEX DYNA(アペックスダイナミックス) 税込￥6,818～￥6,198～

駆動側プーリ三木プーリ税込￥32,978～￥29,980～ (3)

インターナルギヤSI KHK(小原歯車工業) 税込￥28,578 ￥25,980

ジョイントリンクローラーチェーン2列用モノタロウ税込￥153～￥139～

カテゴリ

代替相当品

相当品がございます、是非ご確認ください。

旧注文コード	旧品番	新注文コード	新品番	商品名	ブランド	内容量	価格	理由
38012931	SW0.8-R1	07136796	SW0.8-R1	SWウォーム	KHK(小原歯車工業)	1個	￥1,098 税込￥1,208	注文コードが変更になりました。
38012947	SW0.8-R2	07136805	SW0.8-R2	SWウォーム	KHK(小原歯車工業)	1個	￥1,098 税込￥1,208	注文コードが変更になりました。
38012956	SW1-R1	07136814	SW1-R1	SWウォーム	KHK(小原歯車工業)	1個	￥1,198 税込￥1,318	注文コードが変更になりました。
38012965	SW1-R2	07136823	SW1-R2	SWウォーム	KHK(小原歯車工業)	1個	￥1,198 税込￥1,318	注文コードが変更になりました。
38012974	SW1.25-R1	07136832	SW1.25-R1	SWウォーム	KHK(小原歯車工業)	1個	￥1,498 税込￥1,648	注文コードが変更になりました。
38012983	SW1.25-R2	07136841	SW1.25-R2	SWウォーム	KHK(小原歯車工業)	1個	￥1,498 税込￥1,648	注文コードが変更になりました。
38012992	SW1.5-R1	07136857	SW1.5-R1	SWウォーム	KHK(小原歯車工業)	1個	￥1,698 税込￥1,868	注文コードが変更になりました。
38013001	SW1.5-R2	07136866	SW1.5-R2	SWウォーム	KHK(小原歯車工業)	1個	￥1,598 税込￥1,758	注文コードが変更になりました。
38013017	SW2-L1	07136893	SW2-L1	SWウォーム	KHK(小原歯車工業)	1個	￥2,298 税込￥2,528	注文コードが変更になりました。
38013026	SW2-L2	07136902	SW2-L2	SWウォーム	KHK(小原歯車工業)	1個	￥2,298 税込￥2,528	注文コードが変更になりました。
38013035	SW2-R1	07136875	SW2-R1	SWウォーム	KHK(小原歯車工業)	1個	￥1,898 税込￥2,088	注文コードが変更になりました。
38013044	SW2-R2	07136884	SW2-R2	SWウォーム	KHK(小原歯車工業)	1個	￥1,898 税込￥2,088	注文コードが変更になりました。
38013053	SW2.5-L1	07136936	SW2.5-L1	SWウォーム	KHK(小原歯車工業)	1個	￥2,798 税込￥3,078	注文コードが変更になりました。
38013062	SW2.5-L2	07136945	SW2.5-L2	SWウォーム	KHK(小原歯車工業)	1個	￥2,698 税込￥2,968	注文コードが変更になりました。
38013071	SW2.5-R1	07136911	SW2.5-R1	SWウォーム	KHK(小原歯車工業)	1個	￥2,498 税込￥2,748	注文コードが変更になりました。
38013087	SW2.5-R2	07136927	SW2.5-R2	SWウォーム	KHK(小原歯車工業)	1個	￥2,498 税込￥2,748	注文コードが変更になりました。
38013105	SW3-L2	07136981	SW3-L2	SWウォーム	KHK(小原歯車工業)	1個	￥3,500 税込￥3,850	注文コードが変更になりました。
38013114	SW3-R1	07136954	SW3-R1	SWウォーム	KHK(小原歯車工業)	1個	￥3,298 税込￥3,628	注文コードが変更になりました。
38013123	SW3-R2	07136963	SW3-R2	SWウォーム	KHK(小原歯車工業)	1個	￥3,198 税込￥3,518	注文コードが変更になりました。
38013132	SW4-L1	07136997	SW4-R1	SWウォーム	KHK(小原歯車工業)	1個	￥7,198 税込￥7,918	注文コードが変更になりました。
38013141	SW4-L2	07137006	SW4-R2	SWウォーム	KHK(小原歯車工業)	1個	￥7,198 税込￥7,918	注文コードが変更になりました。
