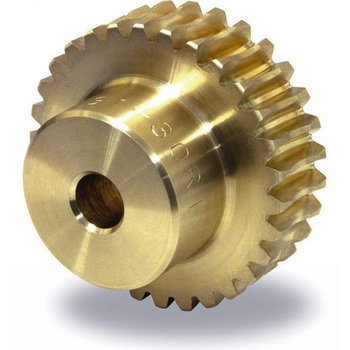

AG ウォームホイールモジュール1 CAC702(AlBC2)製

Name: AG ウォームホイール モジュール1
Brand: KHK(小原歯車工業)

ウォームを軸に取り付ける手間がなく、軸部を追加工することで直接軸受にセットできます。

モジュール1 種別ウォームホイール材質CAC702(AlBC2) 形状H1 ねじれ右方向バックラッシ(mm)0.08～0.19 内容量1個

お気に入りに追加

7件中 1～7件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 AG1-20R1 AG1-20R2 AG1-30R1 AG1-30R2 AG1-40R1 AG1-50R1 AG1-60R1	ボス径B(Φmm) 選択解除 16 20 26 30 35	のど径D(Φmm) 選択解除 22 32 42 52 62	歯幅E(mm) 選択解除 10	ウェブ厚H(mm) 選択解除 -	リム径I(Φmm) 選択解除 -	基準円直径C(Φmm) 選択解除 20 30 40 50 60	歯先円直径D'(Φmm) 選択解除 23 33 43 53 63	穴径A(Φmm) 選択解除 6(H7)8(H7)10(H7)	組立距離J(mm) 選択解除 18 23 28 33 38	ボス長F(mm) 選択解除 10	全長G(mm) 選択解除 20	歯数選択解除 20 30 40 50 60	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
38014374	AG1-20R1 CADデータダウンロード	16	22	10	-	-	20	23	6(H7)	18	10	20	20	￥2,650	￥2,298	￥2,298	￥2,528 （税込）	4日以内出荷返品不可
38014383	AG1-20R2 CADデータダウンロード	16	22	10	-	-	20	23	6(H7)	18	10	20	20	￥2,650	￥2,298	￥2,298	￥2,528 （税込）	3日以内出荷返品不可
38014392	AG1-30R1 CADデータダウンロード	20	32	10	-	-	30	33	6(H7)	23	10	20	30	￥3,550	￥3,198	￥3,198	￥3,518 （税込）	3日以内出荷返品不可
38014401	AG1-30R2 CADデータダウンロード	20	32	10	-	-	30	33	6(H7)	23	10	20	30	￥3,550	￥3,198	￥3,198	￥3,518 （税込）	3日以内出荷返品不可
38014417	AG1-40R1 CADデータダウンロード	26	42	10	-	-	40	43	8(H7)	28	10	20	40	￥5,100	￥4,298	￥4,298	￥4,728 （税込）	3日以内出荷返品不可
38014426	AG1-50R1 CADデータダウンロード	30	52	10	-	-	50	53	8(H7)	33	10	20	50	￥8,190	￥6,998	￥6,998	￥7,698 （税込）	翌日出荷返品不可
38014435	AG1-60R1 CADデータダウンロード	35	62	10	-	-	60	63	10(H7)	38	10	20	60	￥8,480	￥7,298	￥7,298	￥8,028 （税込）	3日以内出荷返品不可
