精密補正軸継手 UAシリーズ

精密補正軸継手は、内力発生を微小に抑えて取付誤差を吸収するオルダム・フック合成式の軸継手。
高剛性&低慣性で共振周波数が高く、精密位置決め機構の停止精度や応答性を高めます。
サーボモータの高速・高応答・高トルクに対応。
軸締結は確実で軸振れがない。

許容偏角(°)1 最高回転数(min^-1[r.p.m])6000 許容偏心(mm)0.2 材質A2017 種類ジョイントタイプ材質(ボルト)SCM435 内容量1個

お気に入りに追加

205件中 1～50件各品番毎の詳細は注文コードをクリックしてください

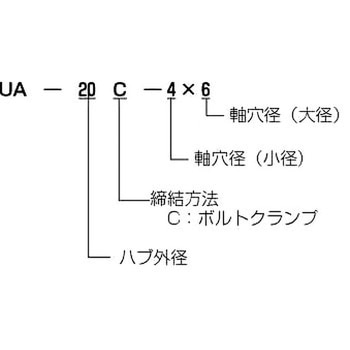

注文コード	品番選択解除 UA-15C-3×3 UA-15C-3×4 UA-15C-3×5 UA-15C-4×4 UA-15C-4×5 UA-15C-5×5 UA-20C-4×4 UA-20C-4×5 UA-20C-4×6 UA-20C-4×7 UA-20C-4×8 UA-20C-5×5 UA-20C-5×6 UA-20C-5×7 UA-20C-5×8 UA-20C-6×6 UA-20C-6×7 UA-20C-6×8 UA-20C-7×7 UA-20C-7×8 UA-20C-8×8 UA-25C-5×5 UA-25C-5×6 UA-25C-5×6.35 UA-25C-5×7 UA-25C-5×8 UA-25C-5×9.525 UA-25C-5×10 UA-25C-6×6 UA-25C-6×6.35 UA-25C-6×7 UA-25C-6×8 UA-25C-6×9.525 UA-25C-6×10 UA-25C-6.35×6.35 UA-25C-6.35×7 UA-25C-6.35×8 UA-25C-6.35×9.525 UA-25C-6.35×10 UA-25C-7×7 UA-25C-7×8 UA-25C-7×9.525 UA-25C-7×10 UA-25C-8×8 UA-25C-8×9.525 UA-25C-8×10 UA-25C-9.525×9.525 UA-25C-9.525×10 UA-25C-10×10 UA-30C-6×6 UA-30C-6×7 UA-30C-6×8 UA-30C-6×10 UA-30C-6×11 UA-30C-6×12 UA-30C-6×14 UA-30C-7×7 UA-30C-7×8 UA-30C-7×10 UA-30C-7×11 UA-30C-7×12 UA-30C-7×14 UA-30C-8×8 UA-30C-8×10 UA-30C-8×11 UA-30C-8×12 UA-30C-8×14 UA-30C-10×10 UA-30C-10×11 UA-30C-10×12 UA-30C-10×14 UA-30C-11×11 UA-30C-11×12 UA-30C-11×14 UA-30C-12×12 UA-30C-12×14 UA-30C-14×14 UA-35C-8×8 UA-35C-8×10 UA-35C-8×11 UA-35C-8×12 UA-35C-8×14 UA-35C-8×15 UA-35C-8×16 UA-35C-10×10 UA-35C-10×11 UA-35C-10×12 UA-35C-10×14 UA-35C-10×15 UA-35C-10×16 UA-35C-11×11 UA-35C-11×12 UA-35C-11×14 UA-35C-11×15 UA-35C-11×16 UA-35C-12×12 UA-35C-12×14 UA-35C-12×15 UA-35C-12×16 UA-35C-14×14 UA-35C-14×15 UA-35C-14×16 UA-35C-15×15 UA-35C-15×16 UA-35C-16×16 UA-40C-8×8 UA-40C-8×10 UA-40C-8×11 UA-40C-8×12 UA-40C-8×14 UA-40C-8×15 UA-40C-8×16 UA-40C-8×19 UA-40C-8×20 UA-40C-10×10 UA-40C-10×11 UA-40C-10×12 UA-40C-10×14 UA-40C-10×15 UA-40C-10×16 UA-40C-10×19 UA-40C-10×20 UA-40C-11×11 UA-40C-11×12 UA-40C-11×14 UA-40C-11×15 UA-40C-11×16 UA-40C-11×19 UA-40C-11×20 UA-40C-12×12 UA-40C-12×14 UA-40C-12×15 UA-40C-12×16 UA-40C-12×19 UA-40C-12×20 UA-40C-14×14 UA-40C-14×15 UA-40C-14×16 UA-40C-14×19 UA-40C-14×20 UA-40C-15×15 UA-40C-15×16 UA-40C-15×19 UA-40C-15×20 UA-40C-16×16 UA-40C-16×19 UA-40C-16×20 UA-40C-19×19 UA-40C-19×20 UA-40C-20×20 UA-45C-8×8 UA-45C-8×10 UA-45C-8×11 UA-45C-8×12 UA-45C-8×14 UA-45C-8×15 UA-45C-8×16 UA-45C-8×19 UA-45C-8×20 UA-45C-8×22 UA-45C-10×10 UA-45C-10×11 UA-45C-10×12 UA-45C-10×14 UA-45C-10×15 UA-45C-10×16 UA-45C-10×19 UA-45C-10×20 UA-45C-10×22 UA-45C-11×11 UA-45C-11×12 UA-45C-11×14 UA-45C-11×15 UA-45C-11×16 UA-45C-11×19 UA-45C-11×20 UA-45C-11×22 UA-45C-12×12 UA-45C-12×14 UA-45C-12×15 UA-45C-12×16 UA-45C-12×19 UA-45C-12×20 UA-45C-12×22 UA-45C-14×14 UA-45C-14×15 UA-45C-14×16 UA-45C-14×19 UA-45C-14×20 UA-45C-14×22 UA-45C-15×15 UA-45C-15×16 UA-45C-15×19 UA-45C-15×20 UA-45C-15×22 UA-45C-16×16 UA-45C-16×19 UA-45C-16×20 UA-45C-16×22 UA-45C-19×19 UA-45C-19×20 UA-45C-19×22 UA-45C-20×20 UA-45C-20×22 UA-45C-22×22	外径A(Φmm) 選択解除 15 20 25 30 35 40 45	寸法B(Φmm) 選択解除 16 22 27 32 37 42 47	寸法C(mm) 選択解除 3 3.5 4.5 4.7 5.7 6.2 7	寸法J(mm) 選択解除 6 7 9 9.5 11.5 12.5 14	寸法P(Φmm) 選択解除 4 7 10 13 15 16	軸穴径d1(Φmm) 選択解除 3 4 5 6 6.35 7 8 9.525 10 11 12 14 15 16 19 20 22	軸穴径d2(Φmm) 選択解除 3 4 5 6 6.35 7 8 9.525 10 11 12 14 15 16 19 20 22	許容トルク(N・m) 選択解除 0.25 0.5 1 2 3.5 5 10	全長(mm) 選択解除 18 20 27 30 35 40 45	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
38072325	UA-15C-3×3	15	16	3	6	4	3	3	0.25	18	￥5,350	￥4,598	￥4,598	￥5,058 （税込）	6日以内出荷返品不可
38072334	UA-15C-3×4	15	16	3	6	4	3	4	0.25	18	￥5,350	￥4,598	￥4,598	￥5,058 （税込）	6日以内出荷返品不可
38072343	UA-15C-3×5	15	16	3	6	4	3	5	0.25	18	￥5,350	￥4,598	￥4,598	￥5,058 （税込）	6日以内出荷返品不可
38072352	UA-15C-4×4	15	16	3	6	4	4	4	0.25	18	￥5,350	￥4,598	￥4,598	￥5,058 （税込）	6日以内出荷返品不可
38072361	UA-15C-4×5	15	16	3	6	4	4	5	0.25	18	￥5,350	￥4,598	￥4,598	￥5,058 （税込）	6日以内出荷返品不可
38072377	UA-15C-5×5	15	16	3	6	4	5	5	0.25	18	￥5,350	￥4,598	￥4,598	￥5,058 （税込）	6日以内出荷返品不可
38072386	UA-20C-4×4	20	22	3.5	7	7	4	4	0.5	20	￥6,210	￥5,398	￥5,398	￥5,938 （税込）	6日以内出荷返品不可
38072395	UA-20C-4×5	20	22	3.5	7	7	4	5	0.5	20	￥6,210	￥5,398	￥5,398	￥5,938 （税込）	6日以内出荷返品不可
38072404	UA-20C-4×6	20	22	3.5	7	7	4	6	0.5	20	￥6,210	￥5,398	￥5,398	￥5,938 （税込）	6日以内出荷返品不可
38072413	UA-20C-4×7	20	22	3.5	7	7	4	7	0.5	20	￥6,210	￥5,398	￥5,398	￥5,938 （税込）	6日以内出荷返品不可
38072422	UA-20C-4×8	20	22	3.5	7	7	4	8	0.5	20	￥6,210	￥5,398	￥5,398	￥5,938 （税込）	6日以内出荷返品不可
38072431	UA-20C-5×5	20	22	3.5	7	7	5	5	0.5	20	￥6,210	￥5,398	￥5,398	￥5,938 （税込）	6日以内出荷返品不可
38072447	UA-20C-5×6	20	22	3.5	7	7	5	6	0.5	20	￥6,210	￥5,398	￥5,398	￥5,938 （税込）	3日以内出荷返品不可
38072456	UA-20C-5×7	20	22	3.5	7	7	5	7	0.5	20	￥6,210	￥5,398	￥5,398	￥5,938 （税込）	6日以内出荷返品不可
38072465	UA-20C-5×8	20	22	3.5	7	7	5	8	0.5	20	￥6,210	￥4,998	￥4,998	￥5,498 （税込）	3日以内出荷返品不可
38072474	UA-20C-6×6	20	22	3.5	7	7	6	6	0.5	20	￥6,210	￥4,998	￥4,998	￥5,498 （税込）	3日以内出荷返品不可
38072483	UA-20C-6×7	20	22	3.5	7	7	6	7	0.5	20	￥6,210	￥5,398	￥5,398	￥5,938 （税込）	6日以内出荷返品不可
38072492	UA-20C-6×8	20	22	3.5	7	7	6	8	0.5	20	￥6,210	￥4,998	￥4,998	￥5,498 （税込）	3日以内出荷返品不可
38072501	UA-20C-7×7	20	22	3.5	7	7	7	7	0.5	20	￥6,210	￥5,398	￥5,398	￥5,938 （税込）	6日以内出荷返品不可
38072517	UA-20C-7×8	20	22	3.5	7	7	7	8	0.5	20	￥6,210	￥5,398	￥5,398	￥5,938 （税込）	6日以内出荷返品不可
38072526	UA-20C-8×8	20	22	3.5	7	7	8	8	0.5	20	￥6,210	￥4,998	￥4,998	￥5,498 （税込）	3日以内出荷返品不可
38072535	UA-25C-5×5	25	27	4.5	9	10	5	5	1	27	￥7,170	￥5,998	￥5,998	￥6,598 （税込）	6日以内出荷返品不可
38072544	UA-25C-5×6	25	27	4.5	9	10	5	6	1	27	￥7,170	￥5,998	￥5,998	￥6,598 （税込）	6日以内出荷返品不可
38072553	UA-25C-5×6.35	25	27	4.5	9	10	5	6.35	1	27	￥7,170	￥5,998	￥5,998	￥6,598 （税込）	6日以内出荷返品不可
38072562	UA-25C-5×7	25	27	4.5	9	10	5	7	1	27	￥7,170	￥5,998	￥5,998	￥6,598 （税込）	6日以内出荷返品不可
38072571	UA-25C-5×8	25	27	4.5	9	10	5	8	1	27	￥7,170	￥5,998	￥5,998	￥6,598 （税込）	6日以内出荷返品不可
38072587	UA-25C-5×9.525	25	27	4.5	9	10	5	9.525	1	27	￥7,170	￥5,998	￥5,998	￥6,598 （税込）	6日以内出荷返品不可
38072596	UA-25C-5×10	25	27	4.5	9	10	5	10	1	27	￥7,170	￥5,998	￥5,998	￥6,598 （税込）	6日以内出荷返品不可
38072605	UA-25C-6×6	25	27	4.5	9	10	6	6	1	27	￥7,170	￥5,998	￥5,998	￥6,598 （税込）	3日以内出荷返品不可
38072614	UA-25C-6×6.35	25	27	4.5	9	10	6	6.35	1	27	￥7,170	￥5,998	￥5,998	￥6,598 （税込）	6日以内出荷返品不可
38072623	UA-25C-6×7	25	27	4.5	9	10	6	7	1	27	￥7,170	￥5,998	￥5,998	￥6,598 （税込）	6日以内出荷返品不可
38072632	UA-25C-6×8	25	27	4.5	9	10	6	8	1	27	￥7,170	￥5,898	￥5,898	￥6,488 （税込）	3日以内出荷返品不可
38072641	UA-25C-6×9.525	25	27	4.5	9	10	6	9.525	1	27	￥7,170	￥5,998	￥5,998	￥6,598 （税込）	6日以内出荷返品不可
38072657	UA-25C-6×10	25	27	4.5	9	10	6	10	1	27	￥7,170	￥5,898	￥5,898	￥6,488 （税込）	3日以内出荷返品不可
38072666	UA-25C-6.35×6.35	25	27	4.5	9	10	6.35	6.35	1	27	￥7,170	￥5,998	￥5,998	￥6,598 （税込）	6日以内出荷返品不可
38072675	UA-25C-6.35×7	25	27	4.5	9	10	6.35	7	1	27	￥7,170	￥5,998	￥5,998	￥6,598 （税込）	6日以内出荷返品不可
38072684	UA-25C-6.35×8	25	27	4.5	9	10	6.35	8	1	27	￥7,170	￥5,998	￥5,998	￥6,598 （税込）	6日以内出荷返品不可
38072693	UA-25C-6.35×9.525	25	27	4.5	9	10	6.35	9.525	1	27	￥7,170	￥5,998	￥5,998	￥6,598 （税込）	6日以内出荷返品不可
38072702	UA-25C-6.35×10	25	27	4.5	9	10	6.35	10	1	27	￥7,170	￥5,998	￥5,998	￥6,598 （税込）	6日以内出荷返品不可
38072711	UA-25C-7×7	25	27	4.5	9	10	7	7	1	27	￥7,170	￥5,998	￥5,998	￥6,598 （税込）	6日以内出荷返品不可
38072727	UA-25C-7×8	25	27	4.5	9	10	7	8	1	27	￥7,170	￥5,998	￥5,998	￥6,598 （税込）	6日以内出荷返品不可
38072736	UA-25C-7×9.525	25	27	4.5	9	10	7	9.525	1	27	￥7,170	￥5,998	￥5,998	￥6,598 （税込）	6日以内出荷返品不可
38072745	UA-25C-7×10	25	27	4.5	9	10	7	10	1	27	￥7,170	￥5,998	￥5,998	￥6,598 （税込）	6日以内出荷返品不可
38072754	UA-25C-8×8	25	27	4.5	9	10	8	8	1	27	￥7,170	￥5,898	￥5,898	￥6,488 （税込）	3日以内出荷返品不可
38072763	UA-25C-8×9.525	25	27	4.5	9	10	8	9.525	1	27	￥7,170	￥5,998	￥5,998	￥6,598 （税込）	6日以内出荷返品不可
38072772	UA-25C-8×10	25	27	4.5	9	10	8	10	1	27	￥7,170	￥5,898	￥5,898	￥6,488 （税込）	3日以内出荷返品不可
38072781	UA-25C-9.525×9.525	25	27	4.5	9	10	9.525	9.525	1	27	￥7,170	￥5,998	￥5,998	￥6,598 （税込）	6日以内出荷返品不可
38072797	UA-25C-9.525×10	25	27	4.5	9	10	9.525	10	1	27	￥7,170	￥5,998	￥5,998	￥6,598 （税込）	6日以内出荷返品不可
38072806	UA-25C-10×10	25	27	4.5	9	10	10	10	1	27	￥7,170	￥5,898	￥5,898	￥6,488 （税込）	3日以内出荷返品不可
38072815	UA-30C-6×6	30	32	4.7	9.5	10	6	6	2	30	￥8,030	￥6,898	￥6,898	￥7,588 （税込）	6日以内出荷返品不可
