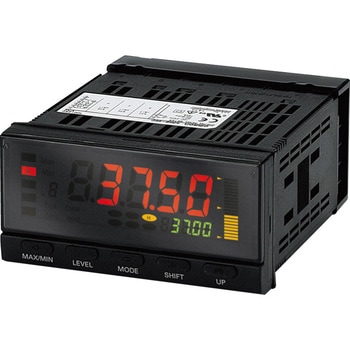

温度パネルメータ K3HB-H



温度パネルメータ K3HB-H 商品レビューを投稿する

50回/s(20ms)の高速サンプリング。
温度入力補正は設定容易な2点補正。
保護構造
前面:NEMA4X屋内準拠(IP66相当)
リアケース:IP20
端子部:IP00+フィンガープロテクト(VDE0106/100)
適合規格
UL61010-1、 CSA C22.2 No.1010.1(ULにて評価)、 EN61010-1(IEC61010-1)
汚染度2/過電圧カテゴリU
EN61326 : 1997、 A1 : 1998、 A2 : 2001
測定精度
熱電対入力 :(指示値の±0.3%または1℃の大きい方) ±1ディジット以下
K、T、Nの-100℃以下は、±2℃±1ディジット以下。U、Lは、±2℃±1ディジット以下。Bの400℃以下は、測定精度規定なし。
R、Sの200℃以下は、±3℃±1ディジット以下。Wは、(±0.3%PVまたは±3℃の大きい方)±1ディジット以下。
白金測温抵抗体入力 :( 指示値の±0.2%または0.8℃の大きい方) ±1ディジット以下
表示方式
ネガタイプLCD(バックライトLED)表示
7セグメントデジタル表示(文字高さ PV : 14.2mm(緑色/赤色切替)、 SV : 4.9mm(緑色))
応答時間
比較出力
白金測温抵抗体入力レンジ : 120ms以下
熱電対入力レンジ : 180ms以下
(入力信号の15%から95%、 または95%から15%まで急変させた時の比較出力が出るまでの時間)
リニア出力
白金測温抵抗体入力レンジ : 170ms以下
熱電対入力レンジ : 230ms以下
(出力信号の15%から95%、 または95%から15%まで急変させた時のアナログ出力の最終値への収束時間)
入力信号
白金測温抵抗体 : Pt100
熱電対 : K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W
イベント入力
5点入力 : 無電圧/NPNオープンコレクタ
(TIMING/S-TMR/HOLD/ZERO/RESET)
端子台タイプ
(タイミング入力)
NPNオープンコレクタまたは無電圧接点信号
短絡時残留電圧(ON時残留電圧): 3V以下
最大印加電圧: DC30V以下
短絡時電流(0Ω時) : 17mA以下
漏れ電流(OFF時漏れ電流): 1.5mA以下
(起動補償タイマ入力、ホールド入力、リセット入力、バンク入力)
NPNオープンコレクタまたは無電圧接点信号
短絡時残留電圧(ON時残留電圧): 2V以下
短絡
付属品
防水パッキン、 フィクスチャー2個、 端子カバー、 単位シール、 取扱説明書
使用温度範囲(℃)
-10〜+55℃(ただし、 氷結、 結露のないこと)
耐電圧
AC2300V 1min(外部端子一括とケース間)
方式
(計測)デルタシグマ
本体質量(g)
約300
入力
白金測温抵抗体、 熱電対入力
使用湿度範囲
25〜85%RH
表示範囲
-19999〜99999
高度(m)
2000以下
絶縁抵抗(MΩ)
20以上(DC500Vメガにて)
保護機能
メモリ/EEPROM(不揮発性メモリ)、 書き込み回数 : 10万回
サンプリング周期
50回/s(20ms)
保存温度範囲(℃)
-25〜+65℃(ただし、 氷結、 結露のないこと)
耐ノイズ
電源端子ノーマル/コモンモード±1,500V(立ち上がり1nsの方形波、 パルス幅1μs、 100ns)
耐振動(誤動作)
振動数 : 10〜55Hz、 加速度 : 50m/s2 X、Y、Z各方向 5min×10掃引
耐衝撃(誤動作)
150m/s2 3軸6方向 各3回
主な機能
温度入力補正、 計測動作選択、 平均化処理、 前回平均化比較、 ゼロリミット、 出力ヒステリシス、 出力オフディレイ、出力テスト、 表示値選択、 表示色の切替、 キープロテクト、 バンク切替、 表示リフレッシュ周期、 MAX/MINホールド、リセット
許容電圧範囲
定格電源電圧の85〜110%
内容量
1個
注意
※BCD出力には、BCD出力専用ケーブルが必要です。
※DC電源タイプでは電源投入時に、1台あたり約1Aの制御電源容量を必要とします。複数台をご使用になる場合は特にご注意ください。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
10 件中 1 - 10 件
注文
コード

品番
電源電圧(V)
出力
消費電力
供給電源
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
39076326 K3HB-HTA-1 AC/DC24 AC24(50/60Hz)、 DC24 - (最大負荷時)11VA/7W以下 - ¥34,500
¥32,900 1 ¥32,900
出荷目安:11日
返品不可
39076335 K3HB-HTA-1 AC100-240 AC100〜240(50/60Hz) - (最大負荷時)18VA以下 - ¥34,500
¥32,900 1 ¥27,900
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
返品不可
39076344 K3HB-HTA-BCD1 AC100-240 AC100〜240(50/60Hz) BCD出力+トランジスタ出力
(NPNオープンコレクタ(HH、H、PASS、L、LL))
(最大負荷時)18VA以下 - ¥43,500
¥39,900 1 ¥39,900
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
39076353 K3HB-HTA-CPAC11 AC/DC24 AC24(50/60Hz)、 DC24 リレー接点出力(H、L 各1c)
リレー接点出力(PASS 1c)
(最大負荷時)11VA/7W以下 (外部)DC12V±10% 80mA ¥39,000
¥38,900 1 ¥38,900
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
39076362 K3HB-HTA-CPAC11 AC100-240 AC100〜240(50/60Hz) リレー接点出力(H、L 各1c)
リレー接点出力(PASS 1c)
(最大負荷時)18VA以下 (外部)DC12V±10% 80mA ¥39,000
¥38,900 1 ¥38,900
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
39076371 K3HB-HTA-CPAC21 AC100-240 AC100〜240(50/60Hz) リレー接点出力(HH、H、L、LL 各1a)
リレー接点出力(PASS 1c)
(最大負荷時)18VA以下 (外部)DC12V±10% 80mA ¥41,500
¥39,900 1 ¥39,900
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
39076387 K3HB-HTA-L1AT11 AC100-240 AC100〜240(50/60Hz) トランジスタ出力
(NPNオープンコレクタ(HH、H、PASS、L、LL))
リニア電流
(DC0〜20mA/DC4〜20mA)
(最大負荷時)18VA以下 (外部)DC12V±10% 80mA ¥59,000
¥54,900 1 ¥54,900
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
39076396 K3HB-HTA-L2AT11 AC100-240 AC100〜240(50/60Hz) トランジスタ出力
(NPNオープンコレクタ(HH、H、PASS、L、LL))
リニア電圧
(DC0〜5V/DC1〜5V/DC0〜10V)
(最大負荷時)18VA以下 (外部)DC12V±10% 80mA ¥59,000
¥54,900 1 ¥54,900
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
39076405 K3HB-HTA-T11 AC/DC24 AC24(50/60Hz)、 DC24 トランジスタ出力
(NPNオープンコレクタ(HH、H、PASS、L、LL))
(最大負荷時)11VA/7W以下 - ¥41,500
¥39,900 1 ¥39,900
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
39076414 K3HB-HTA-T11 AC100-240 AC100〜240(50/60Hz) トランジスタ出力
(NPNオープンコレクタ(HH、H、PASS、L、LL))
(最大負荷時)18VA以下 - ¥41,500
¥39,900 1 ¥39,900
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
