RBT ロッドエンド(2ピース型) めねじ

ボディとボールから構成され、ボディを塑性加工してボールを組み込みます。
ボディ材料は303ステンレス鋼といった冷間加工性のよい材料を使用しており、一般に荷重性能は3ピースロッドエンドや4ピースロッドエンドに比べて劣ります。
構造が簡単でコストを低く製造できるため一般産業機械の設計的に余裕のある箇所での使用に有効です。
無潤滑で使用でき、ボディに303、ボールに440Cとともにステンレス鋼を用いているため、耐食性にもすぐれ一般用途に巾広く利用できます。

内容量1個

お気に入りに追加

18件中 1～18件各品番毎の詳細は注文コードをクリックしてください

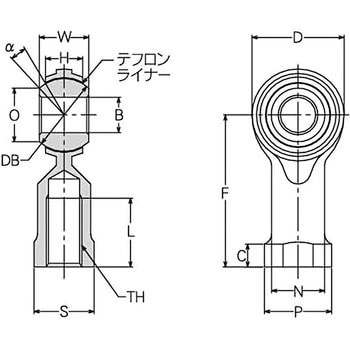

注文コード	品番選択解除 RBT3 RBT4 RBT5 RBT6 RBT8 RBT10 RBT12 RBT14 RBT16 RBTL3 RBTL4 RBTL5 RBTL6 RBTL8 RBTL10 RBTL12 RBTL14 RBTL16	寸法B(Φmm) 選択解除 3(H7)4(H7)5(H7)6(H7)8(H7)10(H7)12(H7)14(H7)16(H7)	寸法C(mm) 選択解除 3.0(±0.5)4.0(±0.5)5.0(±0.5)6.5(±0.5)8.0(±0.5)	寸法D(Φmm) 選択解除 12(±0.5)14(±0.5)16(±0.5)18(±0.5)22(±0.5)26(±0.5)30(±0.5)34(±0.5)38(±0.5)	寸法F(mm) 選択解除 21(±0.5)24(±0.5)27(±0.5)30(±0.5)36(±0.5)43(±0.5)50(±0.5)57(±0.5)64(±0.5)	寸法H(mm) 選択解除 4.50(±0.3)5.25(±0.3)6.00(±0.3)6.75(±0.3)9.00(±0.3)10.50(±0.3)12.00(±0.3)13.50(±0.3)15.00(±0.3)	寸法L(mm) 選択解除 10(±0.7)12(±0.7)12.5(±0.7)13.5(±0.7)16(±0.7)19.5(±0.7)24(±0.7)27(±0.7)33(±0.7)	寸法N(Φmm) 選択解除 6.5(±0.5)8.0(±0.5)9.0(±0.5)10.0(±0.5)12.5(±0.5)15.0(±0.5)17.5(±0.5)20.0(±0.5)22.0(±0.5)	寸法O(Φmm) 選択解除 6.8 7.6 8.8 11.1 12.7 15.2 17.6 19.2 19.4	寸法P(Φmm) 選択解除 8.0(±0.5)9.5(±0.5)11.0(±0.5)13.0(±0.5)16.0(±0.5)19.0(±0.5)22.0(±0.5)25.0(±0.5)27.0(±0.5)	寸法S(mm) 選択解除 7(±0.5)8(±0.5)9(±0.5)11(±0.5)14(±0.5)17(±0.5)19(±0.5)22(±0.5)	寸法SΦDB(mm) 選択解除 9.04 10.32 11.91 14.29 17.46 20.64 23.81 26.99 28.58	寸法TH(mm) 選択解除 M3×0.5(JIS2級)M4×0.7(JIS2級)M5×0.8(JIS2級)M6×1.0(JIS2級)M8×1.25(JIS2級)M10×1.5(JIS2級)M12×1.75(JIS2級)M14×2.0(JIS2級)M16×2.0(JIS2級)	寸法W(mm) 選択解除 6(0/-0.13)7(0/-0.13)8(0/-0.13)9(0/-0.13)12(0/-0.13)14(0/-0.13)16(0/-0.13)19(0/-0.13)21(0/-0.13)	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安	数量
38667736	RBT3	3(H7)	3.0(±0.5)	12(±0.5)	21(±0.5)	4.50(±0.3)	10(±0.7)	6.5(±0.5)	6.8	8.0(±0.5)	7(±0.5)	9.04	M3×0.5(JIS2級)	6(0/-0.13)	￥3,100	￥1,798	￥1,798	￥1,978 （税込）	翌々日出荷
38667763	RBT6	6(H7)	5.0(±0.5)	18(±0.5)	30(±0.5)	6.75(±0.3)	13.5(±0.7)	10.0(±0.5)	11.1	13.0(±0.5)	11(±0.5)	14.29	M6×1.0(JIS2級)	9(0/-0.13)	￥2,500				取扱い終了	代替品有
38667894	RBTL14	14(H7)	8.0(±0.5)	34(±0.5)	57(±0.5)	13.50(±0.3)	27(±0.7)	20.0(±0.5)	19.2	25.0(±0.5)	22(±0.5)	26.99	M14×2.0(JIS2級)	19(0/-0.13)	￥5,560				取扱い終了	代替品有
38667745	RBT4	4(H7)	4.0(±0.5)	14(±0.5)	24(±0.5)	5.25(±0.3)	12(±0.7)	8.0(±0.5)	7.6	9.5(±0.5)	8(±0.5)	10.32	M4×0.7(JIS2級)	7(0/-0.13)	￥2,760				取扱い終了
38667754	RBT5	5(H7)	4.0(±0.5)	16(±0.5)	27(±0.5)	6.00(±0.3)	12.5(±0.7)	9.0(±0.5)	8.8	11.0(±0.5)	9(±0.5)	11.91	M5×0.8(JIS2級)	8(0/-0.13)	￥2,680				取扱い終了
38667772	RBT8	8(H7)	5.0(±0.5)	22(±0.5)	36(±0.5)	9.00(±0.3)	16(±0.7)	12.5(±0.5)	12.7	16.0(±0.5)	14(±0.5)	17.46	M8×1.25(JIS2級)	12(0/-0.13)	￥3,100				取扱い終了
38667781	RBT10	10(H7)	6.5(±0.5)	26(±0.5)	43(±0.5)	10.50(±0.3)	19.5(±0.7)	15.0(±0.5)	15.2	19.0(±0.5)	17(±0.5)	20.64	M10×1.5(JIS2級)	14(0/-0.13)	￥3,440				取扱い終了
38667797	RBT12	12(H7)	6.5(±0.5)	30(±0.5)	50(±0.5)	12.00(±0.3)	24(±0.7)	17.5(±0.5)	17.6	22.0(±0.5)	19(±0.5)	23.81	M12×1.75(JIS2級)	16(0/-0.13)	￥4,370				取扱い終了
38667806	RBT14	14(H7)	8.0(±0.5)	34(±0.5)	57(±0.5)	13.50(±0.3)	27(±0.7)	20.0(±0.5)	19.2	25.0(±0.5)	22(±0.5)	26.99	M14×2.0(JIS2級)	19(0/-0.13)	￥5,560				取扱い終了
38667815	RBT16	16(H7)	8.0(±0.5)	38(±0.5)	64(±0.5)	15.00(±0.3)	33(±0.7)	22.0(±0.5)	19.4	27.0(±0.5)	22(±0.5)	28.58	M16×2.0(JIS2級)	21(0/-0.13)	￥8,360				取扱い終了
38667824	RBTL3	3(H7)	3.0(±0.5)	12(±0.5)	21(±0.5)	4.50(±0.3)	10(±0.7)	6.5(±0.5)	6.8	8.0(±0.5)	7(±0.5)	9.04	M3×0.5(JIS2級)	6(0/-0.13)	￥3,100				取扱い終了
38667833	RBTL4	4(H7)	4.0(±0.5)	14(±0.5)	24(±0.5)	5.25(±0.3)	12(±0.7)	8.0(±0.5)	7.6	9.5(±0.5)	8(±0.5)	10.32	M4×0.7(JIS2級)	7(0/-0.13)	￥2,760				取扱い終了
38667842	RBTL5	5(H7)	4.0(±0.5)	16(±0.5)	27(±0.5)	6.00(±0.3)	12.5(±0.7)	9.0(±0.5)	8.8	11.0(±0.5)	9(±0.5)	11.91	M5×0.8(JIS2級)	8(0/-0.13)	￥2,680				取扱い終了
38667851	RBTL6	6(H7)	5.0(±0.5)	18(±0.5)	30(±0.5)	6.75(±0.3)	13.5(±0.7)	10.0(±0.5)	11.1	13.0(±0.5)	11(±0.5)	14.29	M6×1.0(JIS2級)	9(0/-0.13)	￥2,500				取扱い終了
38667867	RBTL8	8(H7)	5.0(±0.5)	22(±0.5)	36(±0.5)	9.00(±0.3)	16(±0.7)	12.5(±0.5)	12.7	16.0(±0.5)	14(±0.5)	17.46	M8×1.25(JIS2級)	12(0/-0.13)	￥3,100				取扱い終了
38667876	RBTL10	10(H7)	6.5(±0.5)	26(±0.5)	43(±0.5)	10.50(±0.3)	19.5(±0.7)	15.0(±0.5)	15.2	19.0(±0.5)	17(±0.5)	20.64	M10×1.5(JIS2級)	14(0/-0.13)	￥3,440				取扱い終了
38667885	RBTL12	12(H7)	6.5(±0.5)	30(±0.5)	50(±0.5)	12.00(±0.3)	24(±0.7)	17.5(±0.5)	17.6	22.0(±0.5)	19(±0.5)	23.81	M12×1.75(JIS2級)	16(0/-0.13)	￥4,370				取扱い終了
38667903	RBTL16	16(H7)	8.0(±0.5)	38(±0.5)	64(±0.5)	15.00(±0.3)	33(±0.7)	22.0(±0.5)	19.4	27.0(±0.5)	22(±0.5)	28.58	M16×2.0(JIS2級)	21(0/-0.13)	￥8,360				取扱い終了

お気に入りに追加

各品番毎の詳細は注文コードをクリックしてください
