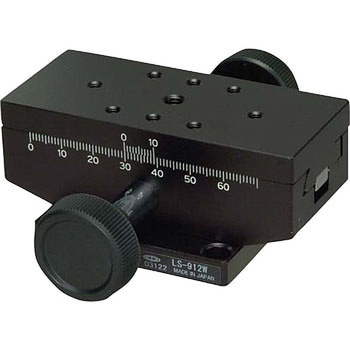

DT X軸ステージ 40×90(両ハンドル)
移動ガイドにアリ溝(D-T方式)を使用した移動ユニットです。
送り方式にラックピニオンを使用しており、大きな移動量が得られます。
カメラ、センサなどの位置決め用途に広く利用いただけます。
任意の位置で保持力の高いレバー式クランプによる固定が可能です。
種類Xステージ
テーブル長さ(mm)40
テーブル幅(mm)90
耐荷重(N)39.2
送り方式ラック&ピニオン
移動ガイドアリ溝
質量(kg)0.42
感度0.1mm
クランプレバー式
平行度(mm)0.06、運動の平行度：0.05
目量バーニヤ読み0.1mm
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
操作位置両ハンドル
移動方向X軸1方向
移動精度(mm)真直度0.03
モーメント剛性(sec/N・cm)ピッチ剛性：0.5、ロール剛性：0.2
移動量(ツマミ1回転)約18mm
内容量1台
ステージ/画像処理 の新着商品
カテゴリ
商品レビュー
- 対象商品：
- 39217884
2017-01-07
- 用途：
- カメラの移動装置
思ったより高品位の製品で、送りの抵抗感はやや重めだが好ましい範囲と思う。ただこの抵抗感に対しては回転ノブの径が小さい。取り付け面との関係での選択と思われるが、取り付けの形態によっては径の拡大が問題ない場合もあり、大径の選択肢を用意するのが好ましい。
