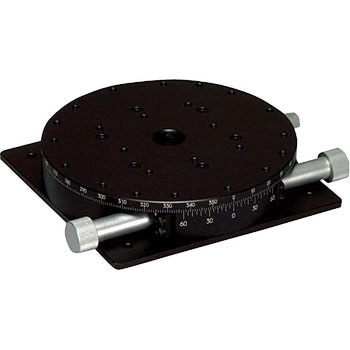

ギヤー式回転スリムステージ Φ125(クロスローラベアリング式)
送り方式にウォームギヤを使用した回転ステージです。
移動ガイドにすり合わせを使用しており、360度の微動送りが可能です。
任意の位置でのクランプによる固定が可能です。
ステージ面の中心は透過穴になっています。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類回転ステージ
耐荷重(N)147
送り方式ウォームギヤ
移動ガイドV溝とクロスローラ
質量(kg)1
クランプツマミねじ式
平行度(mm)0.05
目量バーニヤ読み5分
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
操作位置両ハンドル

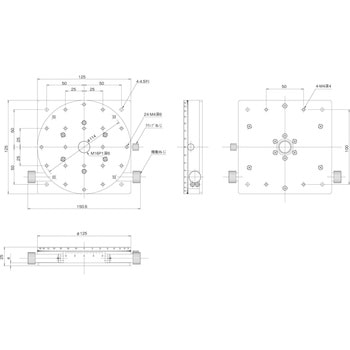

ステージ寸法(mm)Φ125
移動方向回転方向
心円度(mm)0.03
面振れ(mm)0.04
移動量(°)粗動360
移動量(ツマミ1回転)約2.5°
内容量1台
