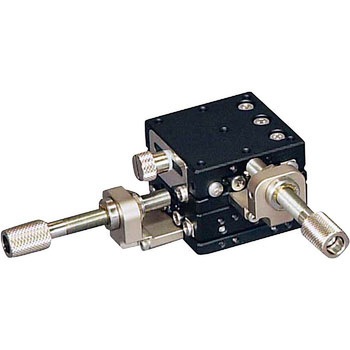

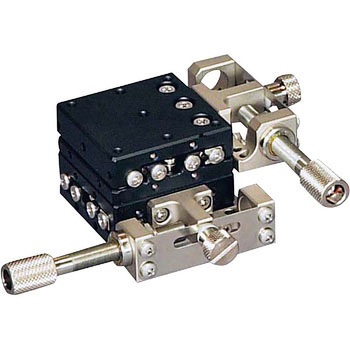

ハイグレードXYステージ 40×40(対称型)
HG-VCR方式を採用した高精度、高剛性ステージです。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
- 質量(kg)
- 0.4
- 種類
- xyステージ
- 平行度(mm)
- 0.030、運動の平行度：0.014
- 材質/処理
- (テーブル)ステンレス/黒色酸化クロム
- 耐荷重(N)
- 95.2
- RoHS指令(10物質対応)
- 対応
- 移動方向
- XY軸2方向
- 移動ガイド
- HG-VCR(V溝とクロスローラ)
- 移動精度(mm)
- 真直度(水平・垂直)0.001ヨーイング15sec、ピッチング25sec
- モーメント剛性(sec/N・cm)
- ヨー剛性 0.08、ピッチ剛性 0.06、ロール剛性 0.06
- 許容モーメント荷重(N・cm)
- ヨー：500、ピッチ：500、ロール：500
- テーブル幅(mm)
- 40
- テーブル長さ(mm)
- 40
