ハイグレードXYステージ 70×70(標準型)

ハイグレードXYステージ 70×70(標準型) 中央精機 ハイグレードXYステージ 70×70(標準型) 中央精機 ハイグレードXYステージ 70×70(標準型) 中央精機 ハイグレードXYステージ 70×70(標準型) 中央精機 ハイグレードXYステージ 70×70(標準型) 中央精機 ハイグレードXYステージ 70×70(標準型) 中央精機 ハイグレードXYステージ 70×70(標準型) 中央精機 ハイグレードXYステージ 70×70(標準型) 中央精機

HG-VCR方式を採用した高精度、高剛性ステージです。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

種類xyステージ テーブル長さ(mm)70 テーブル幅(mm)70 耐荷重(N)239.1 移動ガイドHG-VCR(V溝とクロスローラ) 平行度(mm)0.030、運動の平行度:0.014 材質/処理(テーブル)ステンレス/黒色酸化クロム 移動方向XY軸2方向 移動精度(mm)真直度(水平・垂直)0.001ヨーイング15sec、ピッチング25sec 許容モーメント荷重(N・cm)ヨー:1500、ピッチ:1500、ロール:1500
お気に入りに追加
12件中 1~12件 各品番毎の詳細は注文コードをクリックしてください
注文コード
XY直交度(mm)
ストローク(X距離)(mm)
ストローク(Y距離)(mm)
質量(kg)
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量

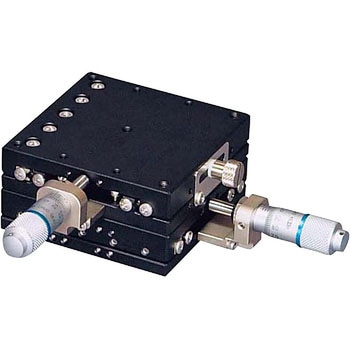

39216046 LD-7042-C1 1台 0.01 ±6.5 ±6.5 CMH-13RM(標準マイクロメータ) 1.2
56,000
55,980
61,578 (税込)
3日以内出荷

メーカー直送
返品不可
代引不可
39216055 LD-7042-C6 1台 0.01 ±6.5 ±6.5 送りねじP=0.5mm 1.2
50,000
49,980
54,978 (税込)
5日以内出荷

メーカー直送
返品不可
代引不可
39216082 LD-7042-S1 1台 0.01 ±6.5 ±6.5 CMH-13RM(標準マイクロメータ) 1.2
56,000
55,980
61,578 (税込)
3日以内出荷

メーカー直送
返品不可
代引不可
39216091 LD-7042-S1-2 1台 0.01 ±6.5 ±6.5 CMH-13RM(標準マイクロメータ) 1.2
60,000
59,980
65,978 (税込)
5日以内出荷

メーカー直送
返品不可
代引不可

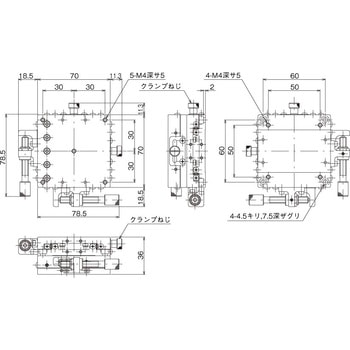

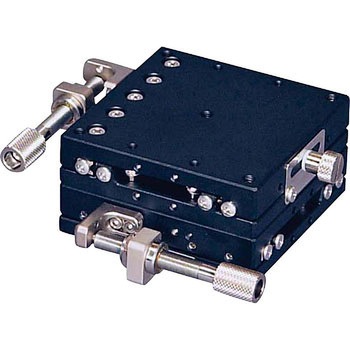

39216107 LD-7042-S6 1台 0.01 ±6.5 ±6.5 送りねじP=0.5mm 1.2
50,000
49,980
54,978 (税込)
5日以内出荷

メーカー直送
返品不可
代引不可
39216116 LD-7042-S6-2 1台 0.01 ±6.5 ±6.5 送りねじP=0.5mm 1.2
54,000
53,980
59,378 (税込)
5日以内出荷

メーカー直送
返品不可
代引不可

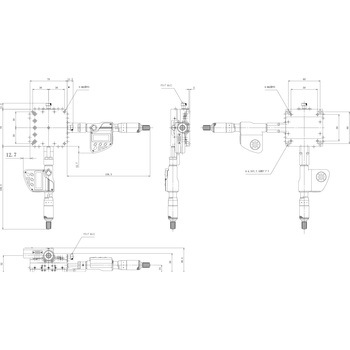

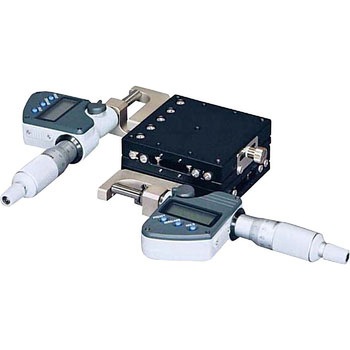

88974286 LD-7042-C7 1個 0.01 ±6.5 ±6.5 MHN4-25MB(デジマチックマイクロメータ) 1.6
106,000
99,980
109,978 (税込)
5日以内出荷

メーカー直送
返品不可
代引不可
88974295 LD-7042-C8 1個 0.01 ±3 ±3 MHS4-6.5FP(ファインピッチマイクロ) 1.2
66,000
65,980
72,578 (税込)
5日以内出荷

メーカー直送
返品不可
代引不可
88974322 LD-7042-S7 1個 0.01 ±6.5 ±6.5 MHN4-25MB(デジマチックマイクロメータ) 1.6
106,000
99,980
109,978 (税込)
5日以内出荷

メーカー直送
返品不可
代引不可

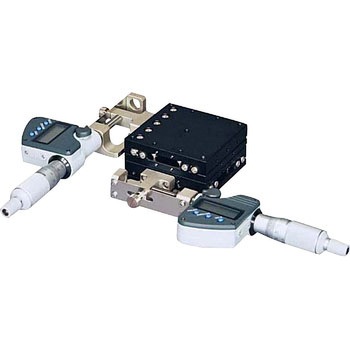

88974331 LD-7042-S7-2 1個 0.01 ±6.5 ±6.5 MHN4-25MB(デジマチックマイクロメータ) 1.6
110,000
99,980
109,978 (税込)
5日以内出荷

メーカー直送
返品不可
代引不可

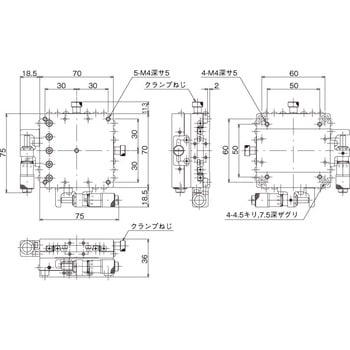

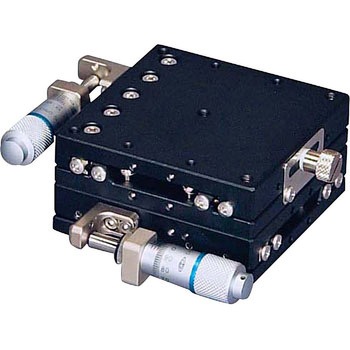

88974347 LD-7042-S8 1個 0.01 ±3 ±3 MHS4-6.5FP(ファインピッチマイクロ) 1.2
66,000
65,980
72,578 (税込)
5日以内出荷

メーカー直送
返品不可
代引不可

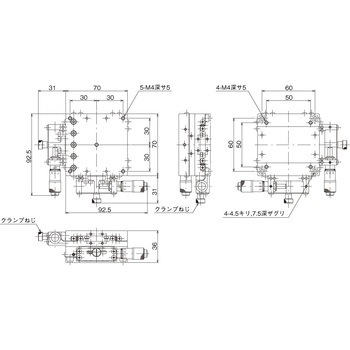

88974356 LD-7042-S8-2 1個 0.01 ±3 ±3 MHS4-6.5FP(ファインピッチマイクロ) 1.2
70,000
69,980
76,978 (税込)
5日以内出荷

メーカー直送
返品不可
代引不可
