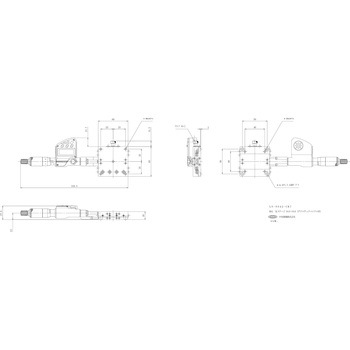

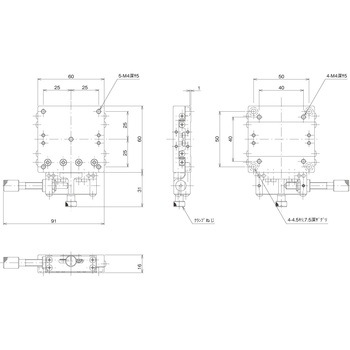

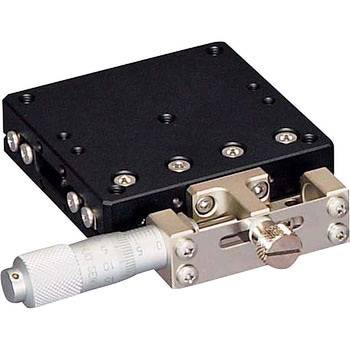

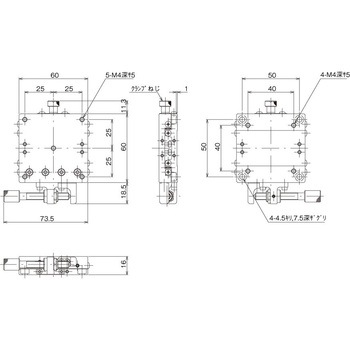

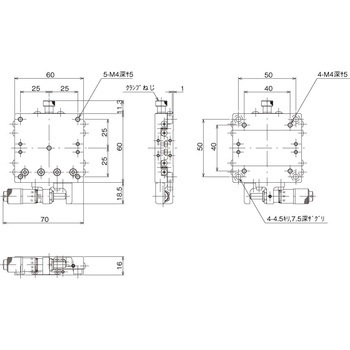

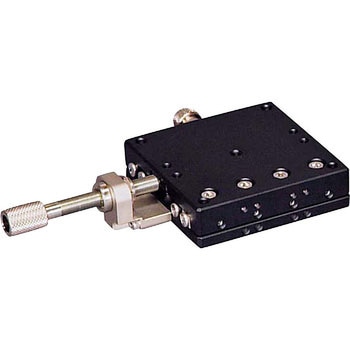

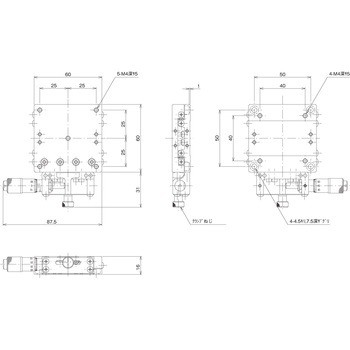

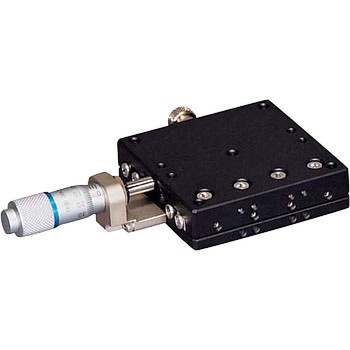

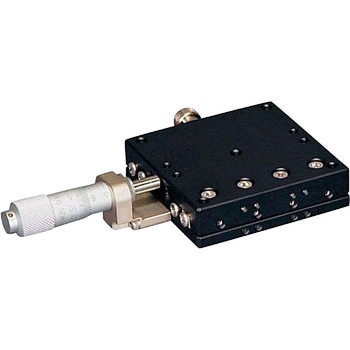

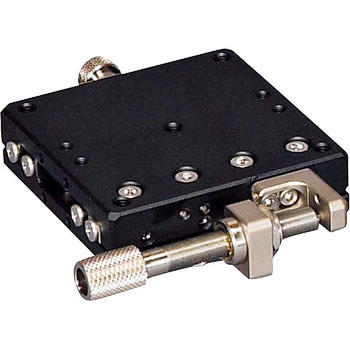

ハイグレードXステージ 60×60(対称型)
HG-VCR方式を採用した高精度、高剛性ステージです。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類Xステージ
テーブル長さ(mm)60
テーブル幅(mm)60
耐荷重(N)196
移動ガイドHG-VCR(V溝とクロスローラ)
平行度(mm)0.015、運動の平行度：0.007
材質/処理(テーブル)ステンレス/黒色酸化クロム
移動方向X軸1方向
移動精度(mm)真直度(水平・垂直)0.001、ヨーイング15sec、ピッチング25sec
モーメント剛性(sec/N・cm)ヨー剛性：0.04、ピッチ剛性：0.04、ロール剛性：0.02
許容モーメント荷重(N・cm)ヨー：1200、ピッチ：1200、ロール：1200
