ハイグレードZステージ 70×70(対称型)

ハイグレードZステージ 70×70(対称型) 中央精機 ハイグレードZステージ 70×70(対称型) 中央精機 ハイグレードZステージ 70×70(対称型) 中央精機 ハイグレードZステージ 70×70(対称型) 中央精機 ハイグレードZステージ 70×70(対称型) 中央精機 ハイグレードZステージ 70×70(対称型) 中央精機 ハイグレードZステージ 70×70(対称型) 中央精機 ハイグレードZステージ 70×70(対称型) 中央精機

HG-VCR方式を採用した高精度、高剛性ステージです。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

種類Zステージ テーブル長さ(mm)70 テーブル幅(mm)70 耐荷重(N)49 移動ガイドHG-VCR(V溝とクロスローラ) 材質/処理(テーブル)ステンレス/黒色酸化クロム、(Zブラケット)アルミ合金/黒アルマイト梨地 移動方向Z軸1方向 移動精度(mm)真直度(水平・垂直)0.001、ヨーイング15sec、ピッチング25sec モーメント剛性(sec/N・cm)ヨー剛性 0.04、ピッチ剛性 0.04、ロール剛性 0.02 許容モーメント荷重(N・cm)ヨー:1500、ピッチ:1500、ロール:1500 垂直度(mm)0.065、運動の垂直度:0.025
お気に入りに追加
10件中 1~10件 各品番毎の詳細は注文コードをクリックしてください
注文コード
ストローク(Z距離)(mm)
質量(kg)
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量

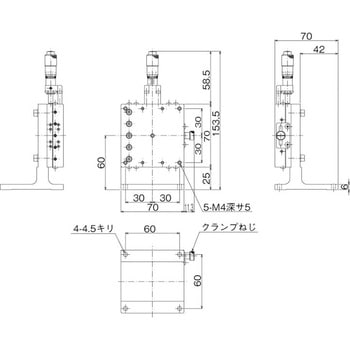

39219573 LZ-7042-CR1 1台 ±6.5 CMH-13RM(標準マイクロメータ) 0.85 0.003mm 板クランプ
37,000
36,980
40,678 (税込)
5日以内出荷

メーカー直送
返品不可
代引不可

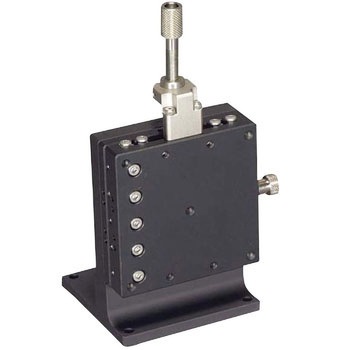

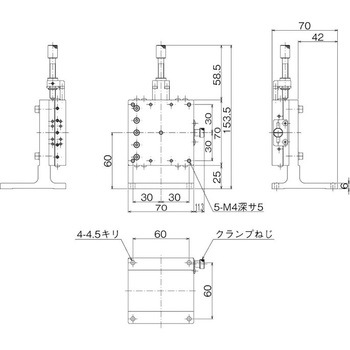

39219582 LZ-7042-CR6 1台 ±6.5 送りねじP=0.5mm 0.85 0.01mm 板クランプ
34,000
33,980
37,378 (税込)
5日以内出荷

メーカー直送
返品不可
代引不可

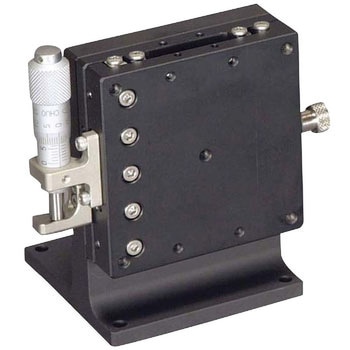

39219634 LZ-7042-SR1 1台 ±6.5 CMH-13RM(標準マイクロメータ) 0.85 0.003mm 板クランプ
37,000
36,980
40,678 (税込)
5日以内出荷

メーカー直送
返品不可
代引不可

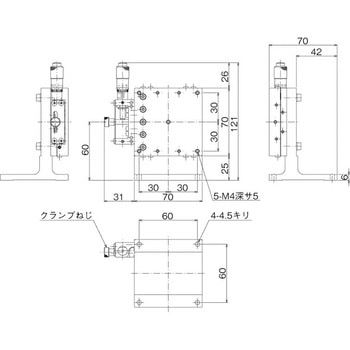

39219643 LZ-7042-SR1-2 1台 ±6.5 CMH-13RM(標準マイクロメータ) 0.85 0.003mm 操作側板クランプ
39,000
38,980
42,878 (税込)
5日以内出荷

メーカー直送
返品不可
代引不可

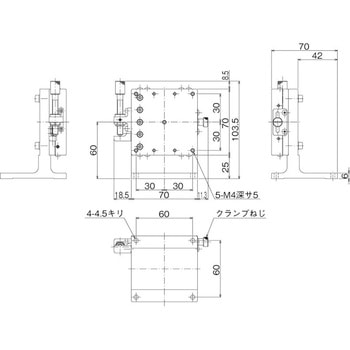

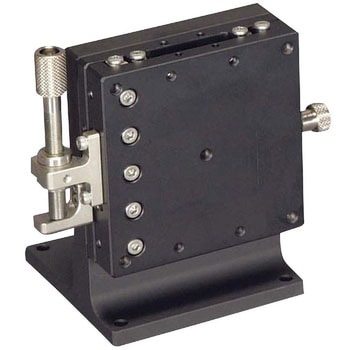

39219652 LZ-7042-SR6 1台 ±6.5 送りねじP=0.5mm 0.85 0.01mm 板クランプ
34,000
33,980
37,378 (税込)
5日以内出荷

メーカー直送
返品不可
代引不可

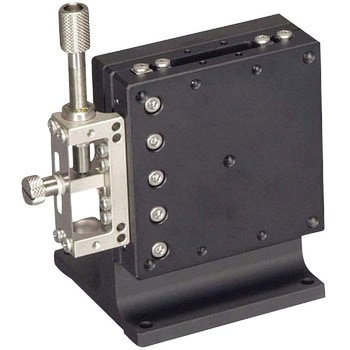

39219661 LZ-7042-SR6-2 1台 ±6.5 送りねじP=0.5mm 0.85 0.01mm 操作側板クランプ
36,000
35,980
39,578 (税込)
5日以内出荷

メーカー直送
返品不可
代引不可
88975826 LZ-7042-CR7 1個 ±6.5 MHN4-25MB(デジマチックマイクロメータ) 1.05 0.001mm 板クランプ
62,000
61,980
68,178 (税込)
5日以内出荷

メーカー直送
返品不可
代引不可

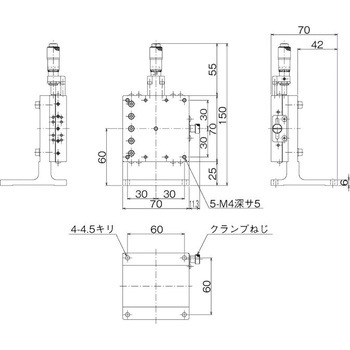

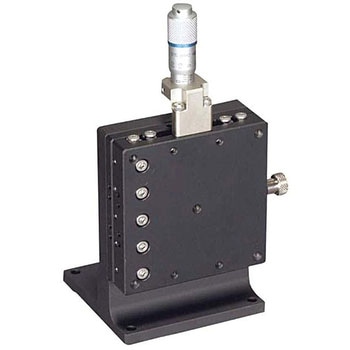

88975835 LZ-7042-CR8 1個 ±3 MHS4-6.5FP(ファインピッチマイクロ) 0.85 0.001mm 板クランプ
42,000
41,980
46,178 (税込)
5日以内出荷

メーカー直送
返品不可
代引不可

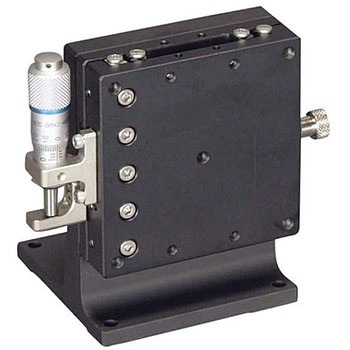

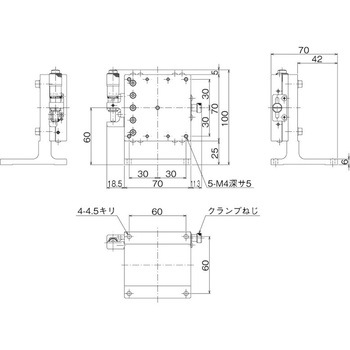

88975887 LZ-7042-SR8 1個 ±3 MHS4-6.5FP(ファインピッチマイクロ) 0.85 0.001mm 板クランプ
42,000
41,980
46,178 (税込)
5日以内出荷

メーカー直送
返品不可
代引不可

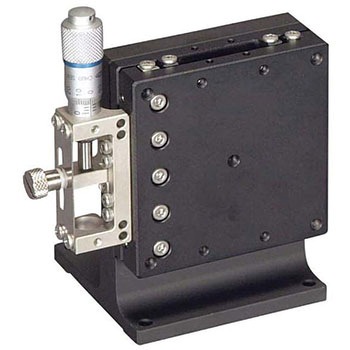

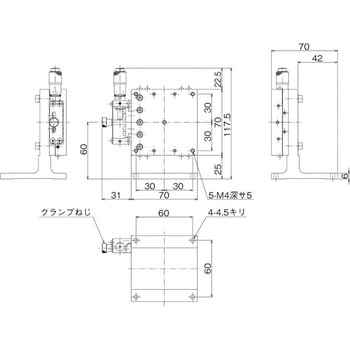

88975896 LZ-7042-SR8-2 1個 ±3 MHS4-6.5FP(ファインピッチマイクロ) 0.85 0.001mm 操作側板クランプ
44,000
41,980
46,178 (税込)
5日以内出荷

メーカー直送
返品不可
代引不可
