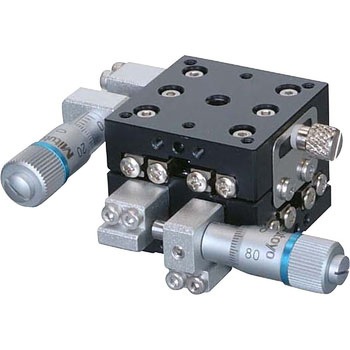

ハイグレードアルミXYステージ 30×30(標準型)

ハイグレードアルミXYステージ 30×30(標準型) 中央精機 ハイグレードアルミXYステージ 30×30(標準型) 中央精機 ハイグレードアルミXYステージ 30×30(標準型) 中央精機 ハイグレードアルミXYステージ 30×30(標準型) 中央精機 ハイグレードアルミXYステージ 30×30(標準型) 中央精機 ハイグレードアルミXYステージ 30×30(標準型) 中央精機 ハイグレードアルミXYステージ 30×30(標準型) 中央精機 ハイグレードアルミXYステージ 30×30(標準型) 中央精機

HG-VCR方式に主材質アルミ合金を採用し剛性、軽量を両立したステージです。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

種類xyステージ テーブル長さ(mm)30 テーブル幅(mm)30 耐荷重(N)19.6 移動ガイドHG-VCR(V溝とクロスローラ) 質量(kg)0.11 クランプ板クランプ 平行度(mm)0.050、運動の平行度:0.020 材質/処理(テーブル)アルミ合金/黒アルマイト梨地 RoHS指令(10物質対応)対応 移動方向XY軸2方向 移動精度(mm)真直度(水平・垂直)0.002ヨーイング20sec、ピッチング30sec モーメント剛性(sec/N・cm)ヨー剛性 2.00、ピッチ剛性 2.00、ロール剛性 2.00
お気に入りに追加
4件中 1~4件 各品番毎の詳細は注文コードをクリックしてください
注文コード
XY直交度(mm)
ストローク(X距離)(mm)
ストローク(Y距離)(mm)
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
39215321 LD-3047-C1 1台 0.01 ±3 ±3 CMH-6.5RA(標準マイクロメータ) 0.003mm
42,000
39,980
43,978 (税込)
3日以内出荷

メーカー直送
返品不可
代引不可
39215346 LD-3047-S1 1台 0.01 ±3 ±3 CMH-6.5RA(標準マイクロメータ) 0.003mm
42,000
39,980
43,978 (税込)
3日以内出荷

メーカー直送
返品不可
代引不可
88973875 LD-3047-C8 1個 0.01 ±3 ±3 MHT3-6.5FP(ファインピッチマイクロ) 0.001mm
52,000
49,980
54,978 (税込)
5日以内出荷

メーカー直送
返品不可
代引不可
88973893 LD-3047-S8 1個 0.01 ±3 ±3 MHT3-6.5FP(ファインピッチマイクロ) 0.001mm
52,000
49,980
54,978 (税込)
5日以内出荷

メーカー直送
返品不可
代引不可
