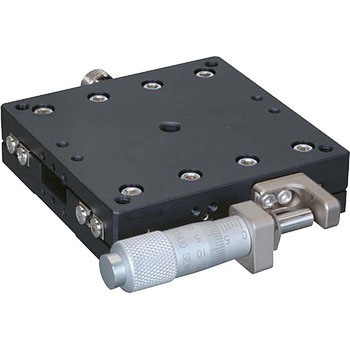

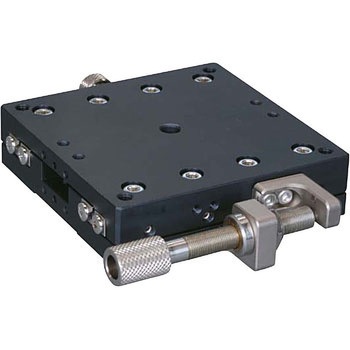

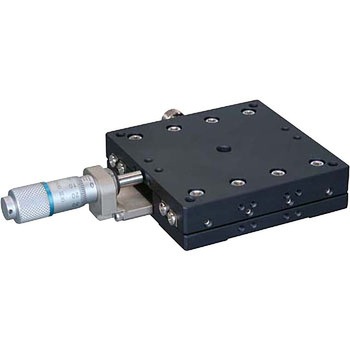

ハイグレードアルミXステージ 70×70(対称型)
HG-VCR方式に主材質アルミ合金を採用し剛性、軽量を両立したステージです。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類Xステージ
テーブル長さ(mm)70
テーブル幅(mm)70
耐荷重(N)78.4
移動ガイドHG-VCR(V溝とクロスローラ)
質量(kg)0.3
クランプ板クランプ
平行度(mm)0.030、運動の平行度：0.010
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
移動方向X軸1方向
移動精度(mm)真直度(水平・垂直)0.002、ヨーイング20sec、ピッチング30sec
モーメント剛性(sec/N・cm)ヨー剛性：0.03、ピッチ剛性：0.10、ロール剛性：0.10
