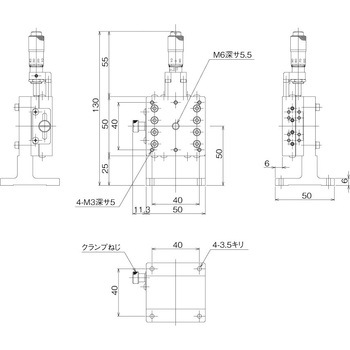

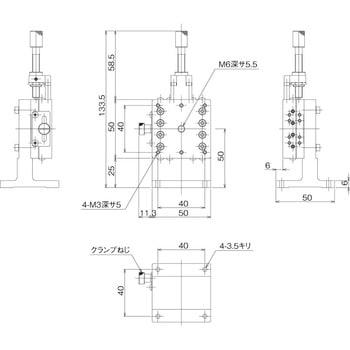

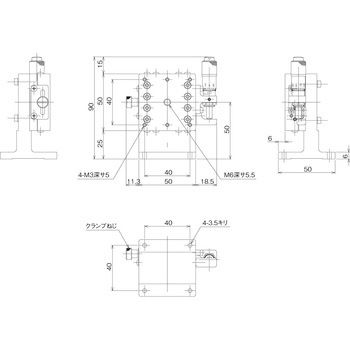

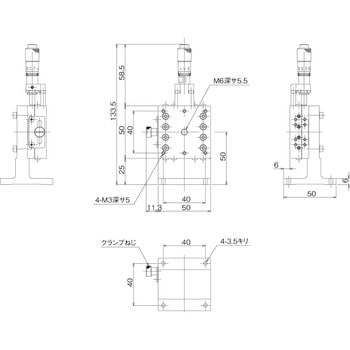

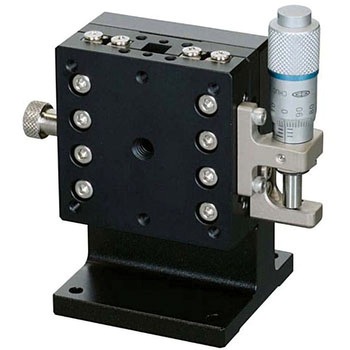

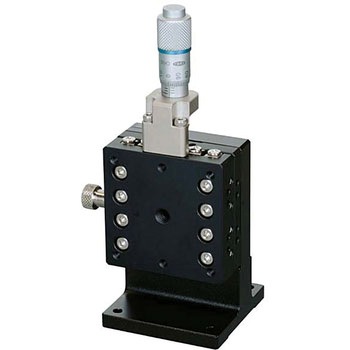

ハイグレードアルミZステージ 50×50(標準型)
HG-VCR方式に主材質アルミ合金を採用し剛性、軽量を両立したステージです。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類Zステージ
テーブル長さ(mm)50
テーブル幅(mm)50
耐荷重(N)19.6
移動ガイドHG-VCR(V溝とクロスローラ)
質量(kg)0.34
クランプ板クランプ
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
移動方向Z軸1方向
移動精度(mm)真直度(水平・垂直)0.002、ヨーイング20sec、ピッチング30sec
モーメント剛性(sec/N・cm)ヨー剛性 0.10、ピッチ剛性 0.30、ロール剛性 0.30
垂直度(mm)0.080、運動の垂直度：0.030
