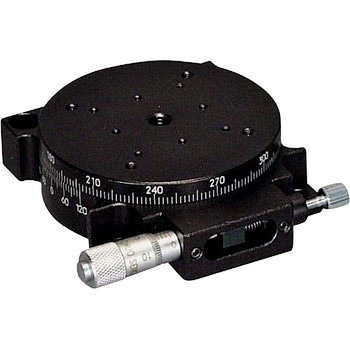

ハイグレード微動回転ステージ Φ60

ハイグレード微動回転ステージ Φ60 中央精機 ハイグレード微動回転ステージ Φ60 中央精機 ハイグレード微動回転ステージ Φ60 中央精機 ハイグレード微動回転ステージ Φ60 中央精機 ハイグレード微動回転ステージ Φ60 中央精機 ハイグレード微動回転ステージ Φ60 中央精機 ハイグレード微動回転ステージ Φ60 中央精機 ハイグレード微動回転ステージ Φ60 中央精機

粗動、微動送りが出来る回転ステージです。標準型、対称型があり左右対称が構成できます。
バーニアが左右両方にあり、どちらからでも位置の読み取りが可能です。
テーブル面をつかんで粗動360度回転可能です。微動は粗動クランプの上、マイクロメータヘッドで行います。
粗動と微動両方のクランプをすることで、任意の位置で固定できます。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。

種類回転ステージ 送り方式CMH-6.5R(標準マイクロメータ) クランプ複合クランプ 平行度(mm)0.03 目量バーニヤ読み10分/マイクロメータ式0.01mm(1目盛約0.016度) 材質/処理(テーブル)アルミ合金/黒アルマイト梨地 RoHS指令(10物質対応)対応 ステージ寸法(mm)Φ60 移動方向回転方向 移動量(ツマミ1回転)約0.8° 内容量1台
お気に入りに追加
4件中 1~4件 各品番毎の詳細は注文コードをクリックしてください
注文コード
耐荷重(N)
質量(kg)
モーメント剛性(sec/N・cm)
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
39219975 RS-6012 29.4 すり合わせ 0.17 標準位置 1.4
26,000
25,980
28,578 (税込)
当日出荷
39219984 RS-6012-R 29.4 すり合わせ 0.17 逆マイクロ位置 1.4
26,000
25,980
28,578 (税込)
5日以内出荷

メーカー直送
返品不可
代引不可
39219993 RS-6042 98 V溝とクロスローラ 0.22 標準位置 0.8
60,000
58,980
64,878 (税込)
5日以内出荷

メーカー直送
返品不可
代引不可
39220002 RS-6042-R 98 V溝とクロスローラ 0.22 逆マイクロ位置 0.8
60,000
58,980
64,878 (税込)
3日以内出荷

メーカー直送
返品不可
代引不可
