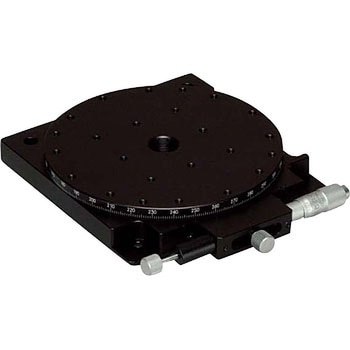

微動回転スリムステージ Φ125(クロスローラベアリング式)
移動ガイドにすり合わせと、より高精度・高剛性なV溝とクロスローラを使用した回転ステージです。
マイクロメータヘッドの取り付けには標準(右向き)と逆マイクロ(左向き)があり、操作方向の選択が可能です。
テーブル面をつかんで粗動360度回転可能です。微動は粗動クランプの上、マイクロメータヘッドで行います。
粗動と微動両方のクランプをすることで、任意の位置で固定できます。
カメラ、センサ、ワークなどの精密位置決め用途に広く利用いただけます。
種類回転ステージ
耐荷重(N)147
送り方式CEH-13R(標準マイクロメータ)
移動ガイドV溝とクロスローラ
質量(kg)0.9
クランプ複合クランプ
平行度(mm)0.06
目量バーニヤ読み5分/マイクロメータ式0.01mm(1目盛約0.008度)
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
操作位置標準位置

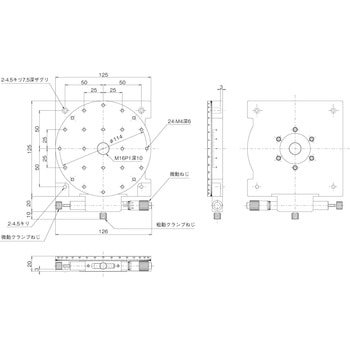

ステージ寸法(mm)Φ125
移動方向回転方向
心円度(mm)0.03
面振れ(mm)0.04
移動量(°)粗動360・微動±5
移動量(ツマミ1回転)約0.39°
内容量1台
