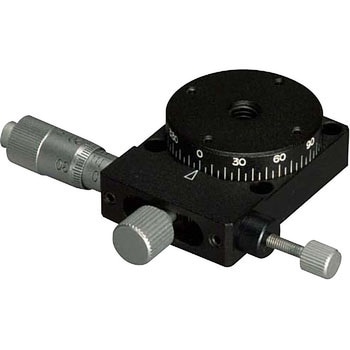

微動回転スリムステージ Φ30(逆マイクロタイプ)
移動ガイドにすり合わせを使用した回転ステージです。
レバーまたはテーブル面をつかんで粗動360度回転可能です。
カメラ、センサなどの位置決め用途に広く利用いただけます。
種類回転ステージ
耐荷重(N)9.8
送り方式CEH-6.5R(標準マイクロメータ)
移動ガイドすり合わせ
質量(kg)0.1
クランプ複合クランプ
平行度(mm)0.03
目量目盛盤読み2度/マイクロメータ式0.01mm(1目盛約0.027度)
材質/処理(テーブル)アルミ合金/黒アルマイト梨地
RoHS指令(10物質対応)対応
操作位置逆マイクロ位置
ステージ寸法(mm)Φ30
移動方向回転方向
心円度(mm)0.02
面振れ(mm)0.02
移動量(°)粗動360・微動±5
移動量(ツマミ1回転)約1.36°
内容量1台
