ニュージョイントGW(継手)/(クロス形)

ニュージョイントGW(継手)/(クロス形) - CKD

チューブ内径分フルに流用を流せます、難熱性樹脂を標準採用、チューブと継手のシールはV型形状パッキンを採用、軽い力で挿入でき確実にシールします

形状クロス形使用流体圧縮空気最高使用圧力(MPa)1使用温度(℃)-10～60(但し凍結なきこと)使用チューブソフトナイロンチューブ(F-12※※)/ウレタンチューブ(U-95※※，NU-※※)負圧性能(kPa)-100内容量1箱(10個)

3件中 1～3件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

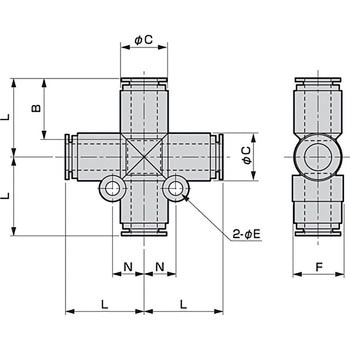

寸法B(mm)

寸法C(mm)

寸法E(mm)

寸法F(mm)

寸法L(mm)

寸法N(mm)

適合チューブ外径(Φmm)

適合管外径(Φmm)

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

GWCR8-0

CADデータダウンロード

19

14.5

4.2

15.5

24

9.5

8

8

￥8,800

￥6,998

￥7,698(税込)

翌々日出荷

返品不可

GWCR10-0

CADデータダウンロード

21.5

17.5

4.2

18.5

27.5

11

10

10

￥10,120

￥7,998

￥8,798(税込)

9日以内出荷

返品不可

GWCR12-0

CADデータダウンロード

23

20

4.2

21

30

12

12

12

￥12,650

￥9,998

￥10,998(税込)

翌々日出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください
